3D-tulostuksen ohjeet kynän kahvoille pinta Slim -kynällä

Näissä ohjeissa kerrotaan, miten mukautuvat kynän kahvat tulostetaan FDM-tulostimella. FDM on laajalti käytetty 3D-tulostusmenetelmä, joka sulattaa termoplastisen filamentin ja levittää sen kerros kerrokselta esineen rakentamiseksi. Yleisiä FDM-tulostinmerkkejä ovat Bambu Lab, Creality 3D, Prusa ja FlashForge. Lataa tämän menetelmän 3MF-tiedostotyyppi.

Materiaalisuositukset

  • PLA (polymaitohappo)
  • ABS (akryylinitriilibutadieenistyreeni)
  • PETG (polyetyleentereftalaattiglykoli modifioitu)
  • Nailon

Tulostimen määritys

Siinä on 3 osaa kahvaa kohden ja 1 osa korkkia kohden alla olevan kuvan mukaisesti:

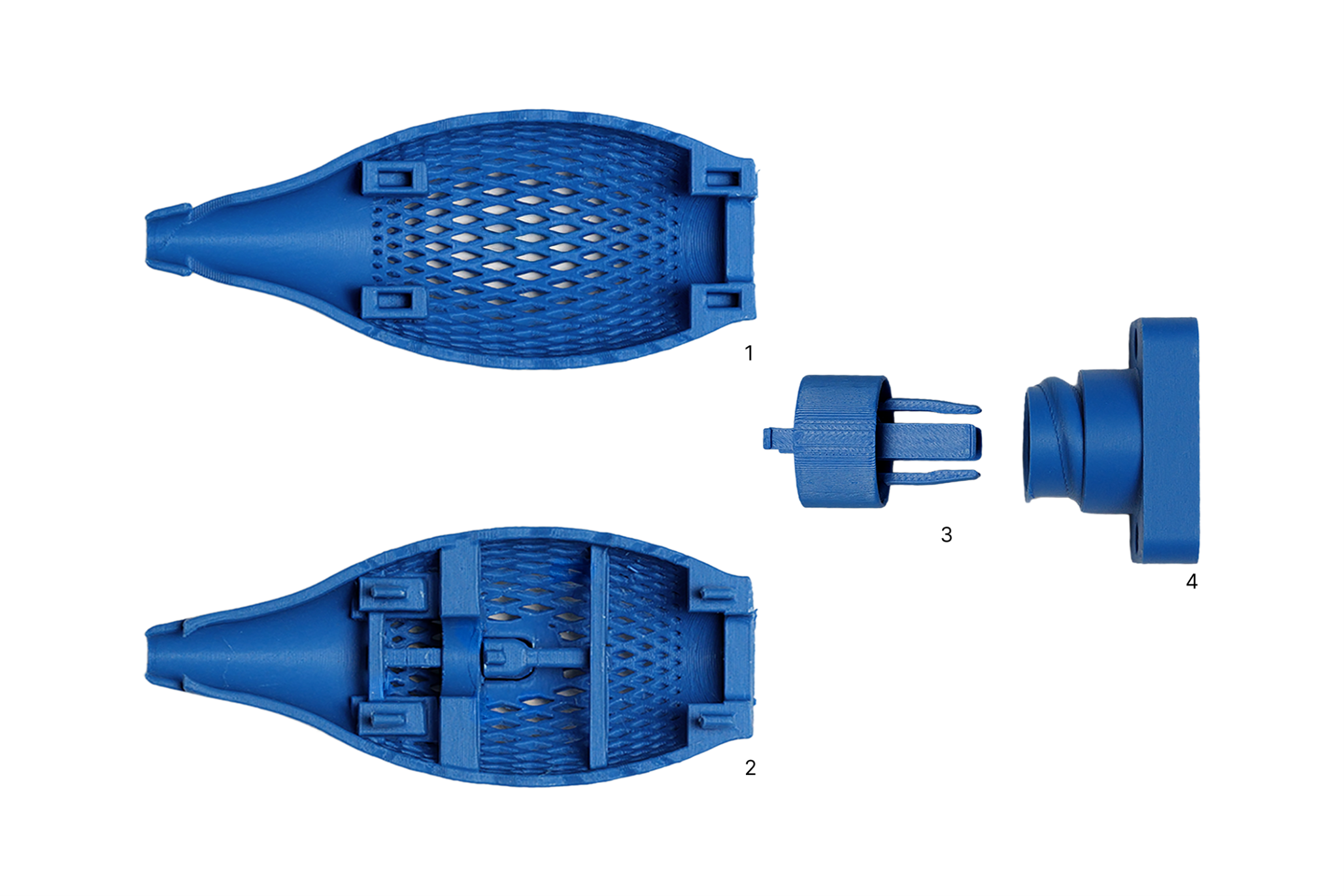

Painetut pinta Slim Pen -kynän kahvan osat merkinnöillä 1, 2, 3 ja 4.

  • Osa 1 = Takakahva
  • Osa 2 = Etukahva
  • Osa 3 = Topperi

Tulostimen tiedot:

  • Suuttimen koko: 0,4 mm
  • Kerroksen korkeus: 0,2 mm

Tulostusasetukset:

  • Seinälenkit: 2
  • Kuoren yläkerrokset: 5
  • Kuoren alakerrokset: 5
  • Täyttö: 15 % ruudukko
  • Tukityyppi: puu
  • Kynnyskulma: 30

Suunta osaa kohti:

Jos lataat 3MF-tiedostoa, voit ohittaa tämän vaiheen, koska siinä on jo määritetty oikea tulostussuunta.

  • Takakahva: Pystysuora, ylösalaisin, 30 astetta kallistus taaksepäin
  • Etukahva: Pystysuora, ylösalaisin, 30 astetta kallistus taaksepäin
  • Topperi: vaakasuuntainen, tangentissa
  • Cap: pystysuuntainen, ylösalaisin

Tässä on esimerkki lopullisesta asettelusta:

Huomautus

3MF-tiedostoissa on 2. topperi lisänä. Tässä kuvassa on myös 2 isoa kirjainta, ja cap-tiedostot ovat saatavilla erillisenä osan latauksena.

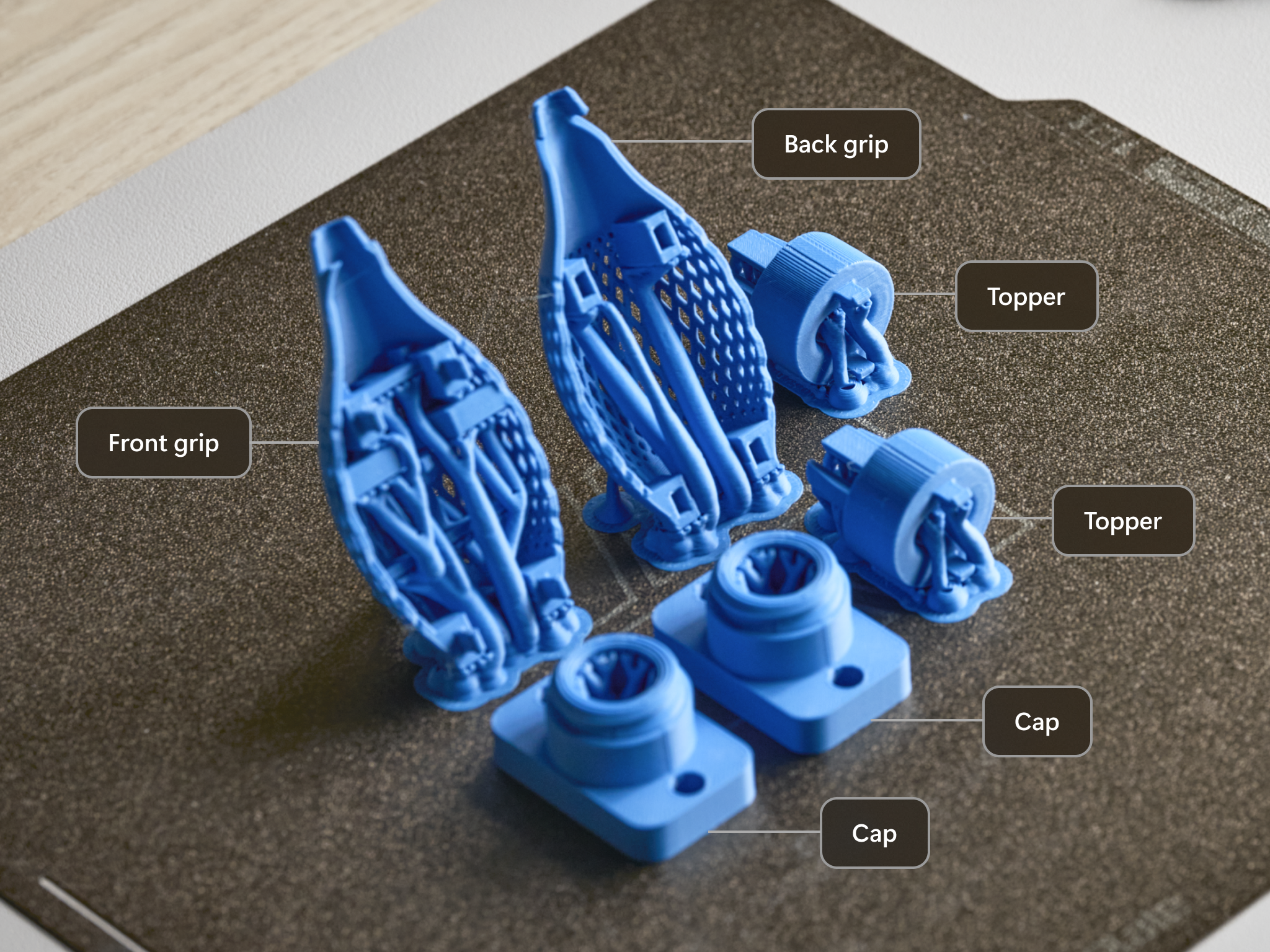

Painetut pinta Slim Pen -kynän kahvan osat ja korkit, joissa on merkintä etukahva, takakahva, topperi ja korkki.

Poista tukimateriaali

Poista osat tulostusalustasta tulostamisen jälkeen. Saatat tarvita kaavintyökalun.

Käsi irrottaa tulostetut pinta Slim Pen -kynän kahvan osat tulostusalustalta.

Kun poistat tulosteet, poista tukimateriaali jokaisesta osasta ennen kokoamista. Tarvitset pinsetit tai neulapihdit tähän tehtävään.

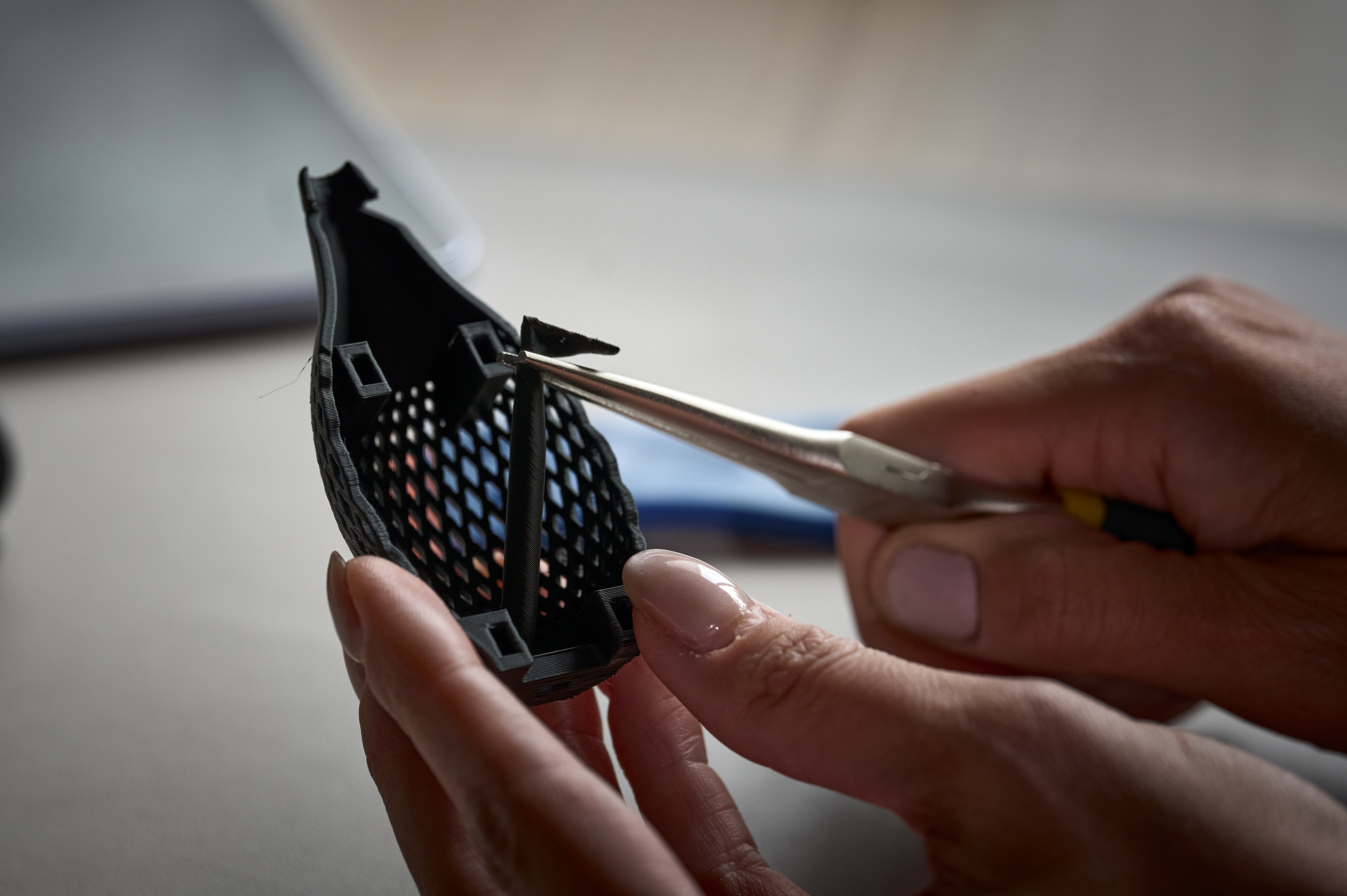

Pinsettejä käytetään tukimateriaalin poistamiseen painetusta pinta Slim Pen -kahvaosasta.

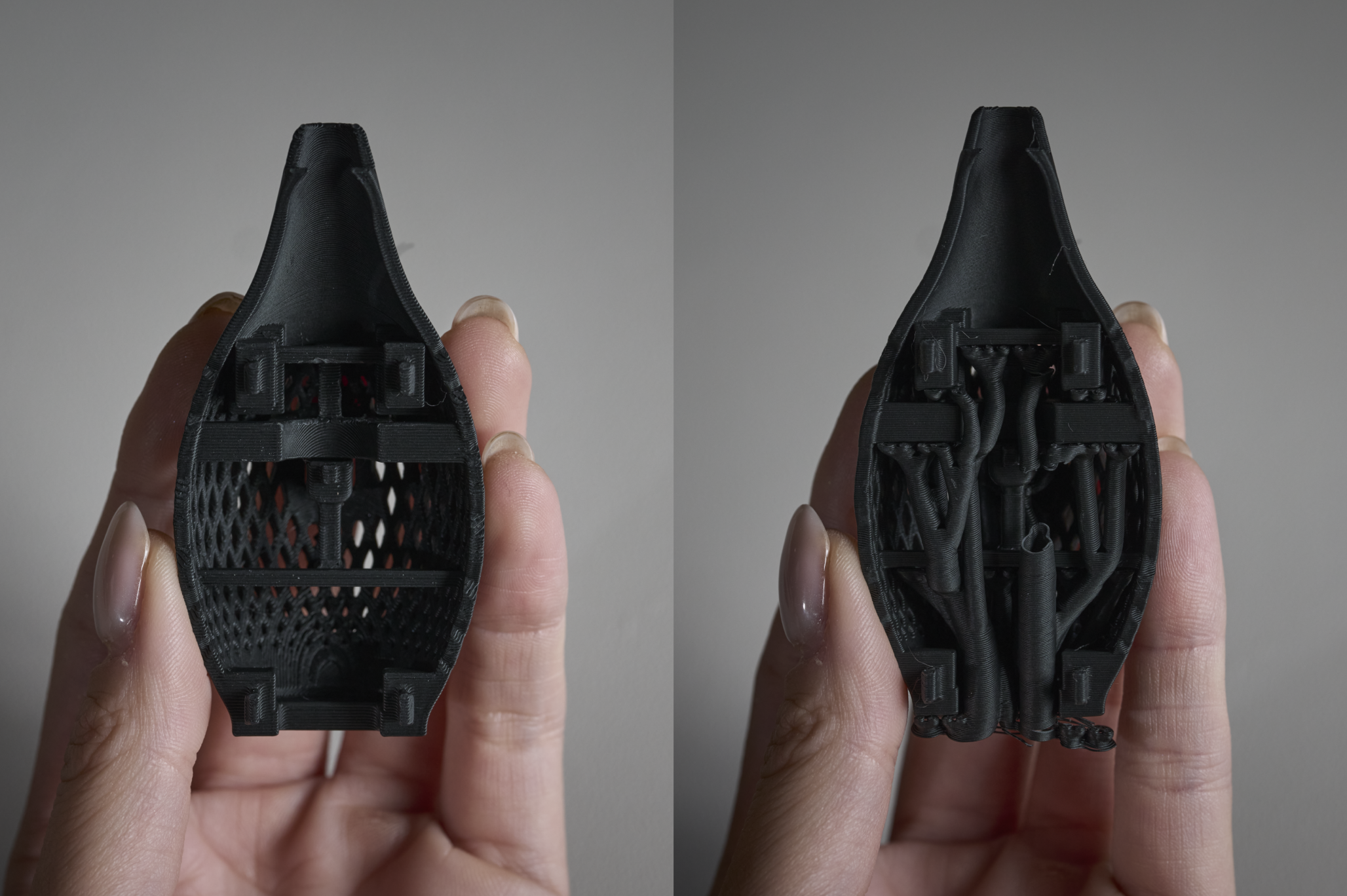

Osassa 2 on monimutkaisempia tukia ja useita pieniä ominaisuuksia, jotka vaativat hoitoa. Älä poista neljää pientä pylvästä tai H-kirjaimen muotoisia palkkia painikkeen ympäriltä.

Kaksi näkymää painetusta pinta Slim Pen -kahvaosasta, jossa näkyvät tukirakenteet ja pienet ominaisuudet.

Kokoonpano

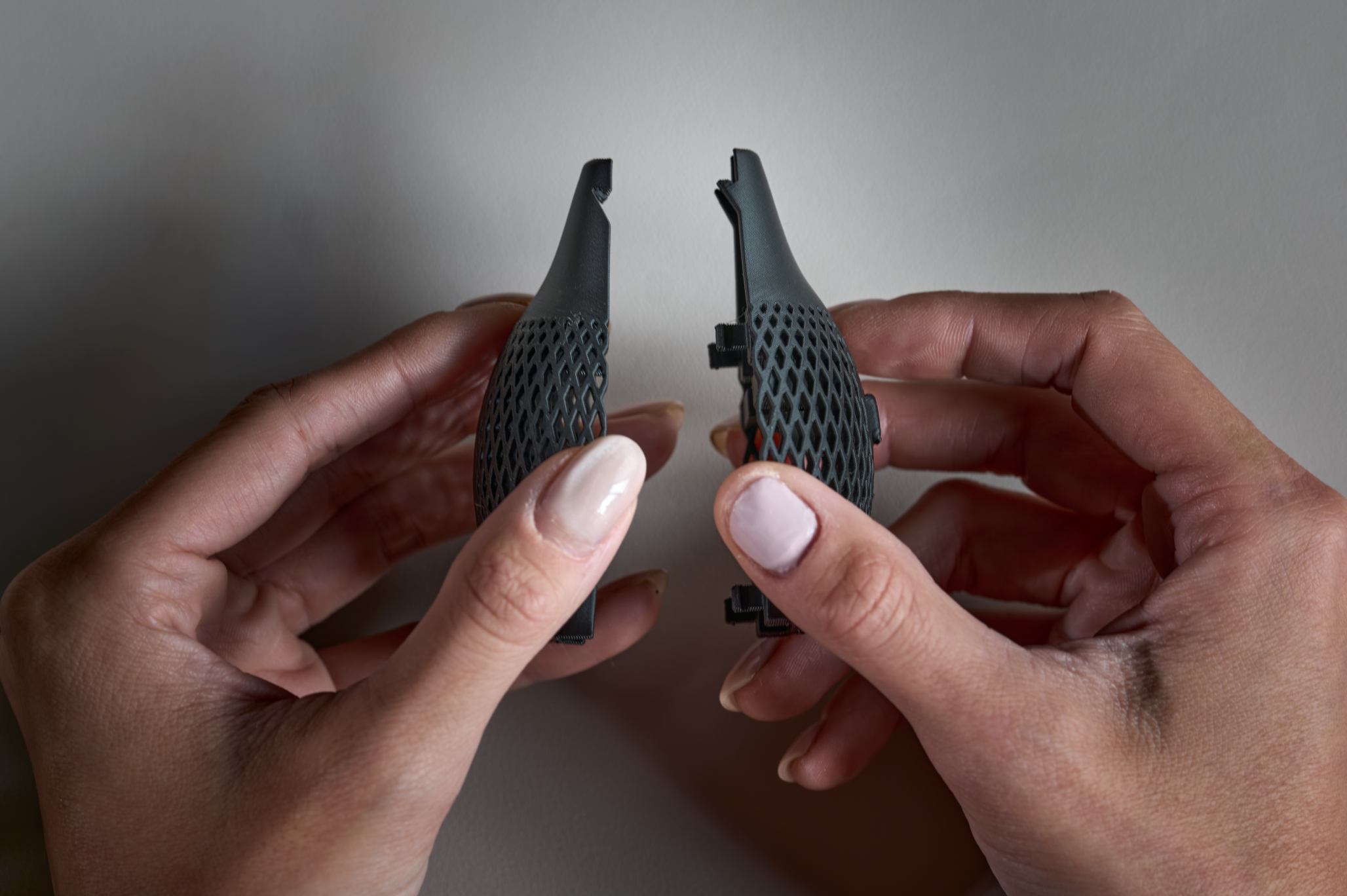

Ota osat 1 ja 2, kohdista neljä kohdistusta ja uraa ja paina osat yhteen.

Painetun pinta Slim -kynän kahvan kaksi puoliskoa ovat vastakkain, jotta ne voidaan kohdistaa.

Ota osa 3, kohdista napsahdukset osien 1 ja 2 koloihin ja paina ne yhteen.

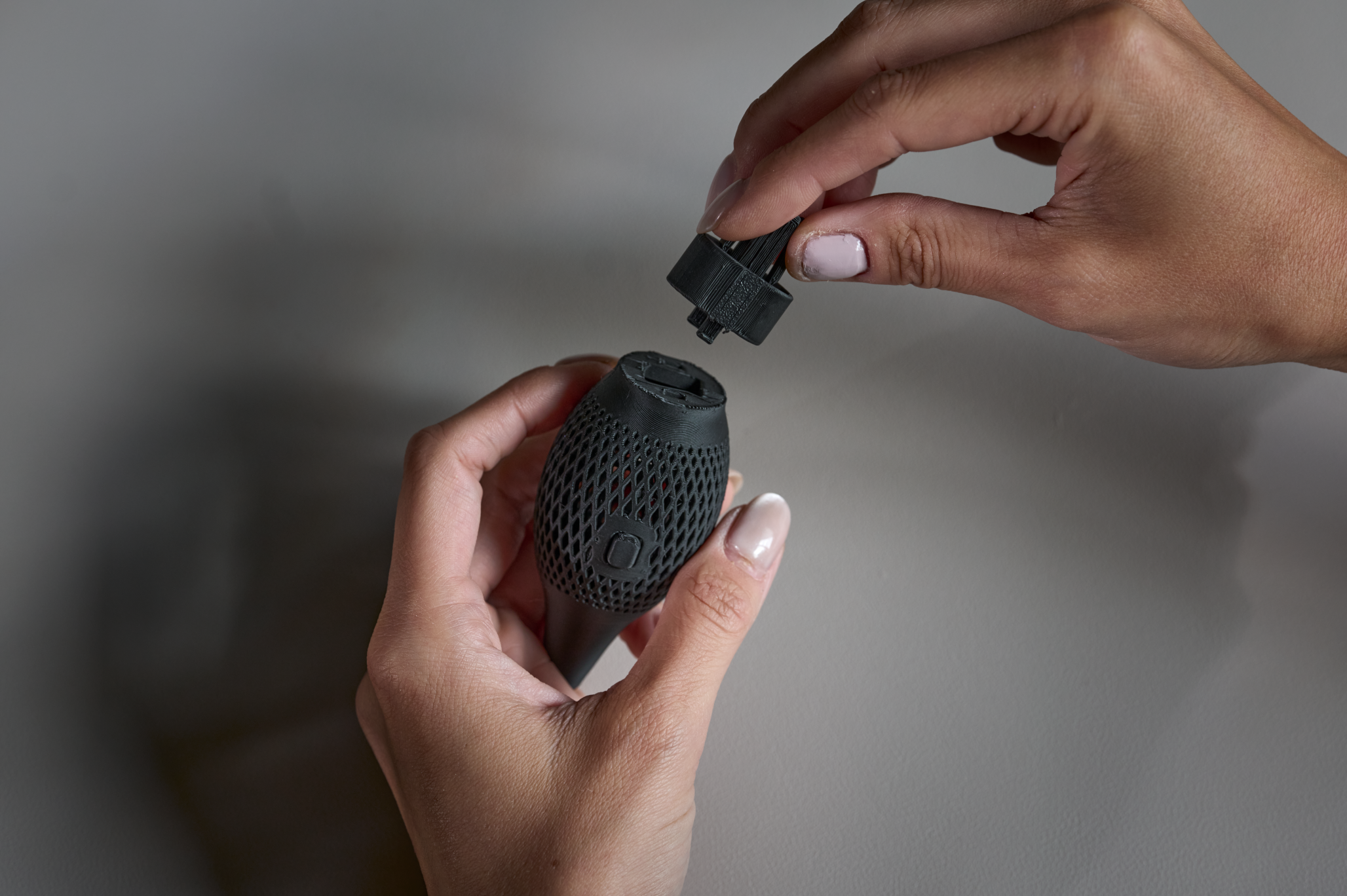

Yläpää on pinta Slim -kynän kahvan osan 3 päällä.

Tulosta korkki. Aseta korkki osan 3 päälle.

Käsi löysää yläpäätä kiertämällä sitä vastapäivään.

Kiristä kiertämällä myötäpäivään 180 astetta (puolet kierrosta). Kierrä sitten vastapäivään, jotta yksi kierros löysyy. Yläpään tulee nyt pysyä kiinni yläosassa.

Käsi kiertää yläpäätä myötäpäivään kiristääksesi sitä.

Ota pinta Slim -kynä ja liu'uta se kahvaan korkki löysällä. Varmista, että painikkeet ovat samalla puolella.

pinta Slim -kynä liu'utetaan kahvaan niin, että korkki on löysällä.

Kiristä kynän otetta kiertämällä yläpäätä myötäpäivään.

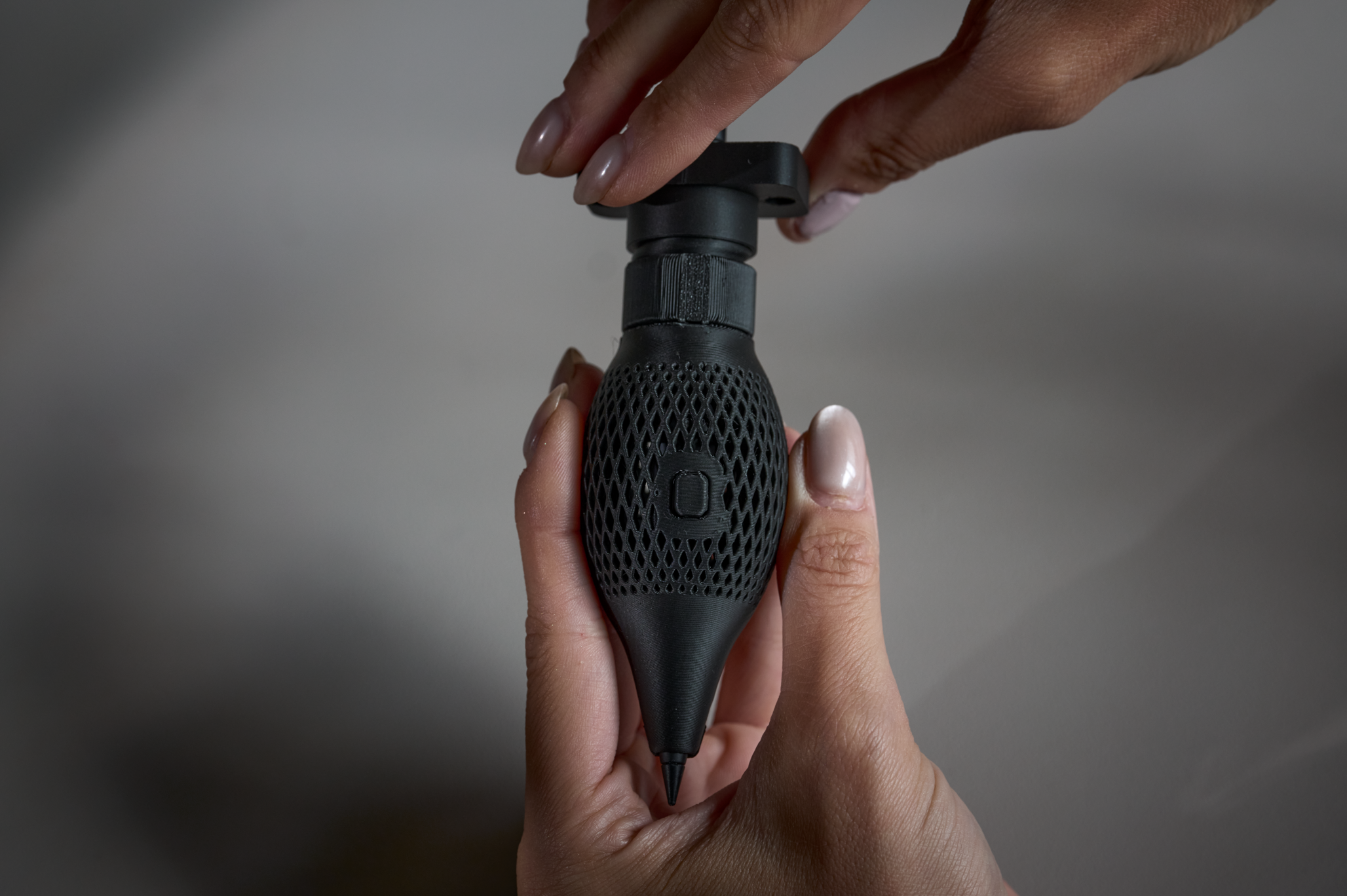

Käsi kiertää yläpäätä myötäpäivään, jotta pinta Slim -kynän ote tiukentuu.

Huomautus

Kynän yläpäät on suunniteltu siten, että voit kiertää niitä yhdellä kädellä pöydän reunan avulla.

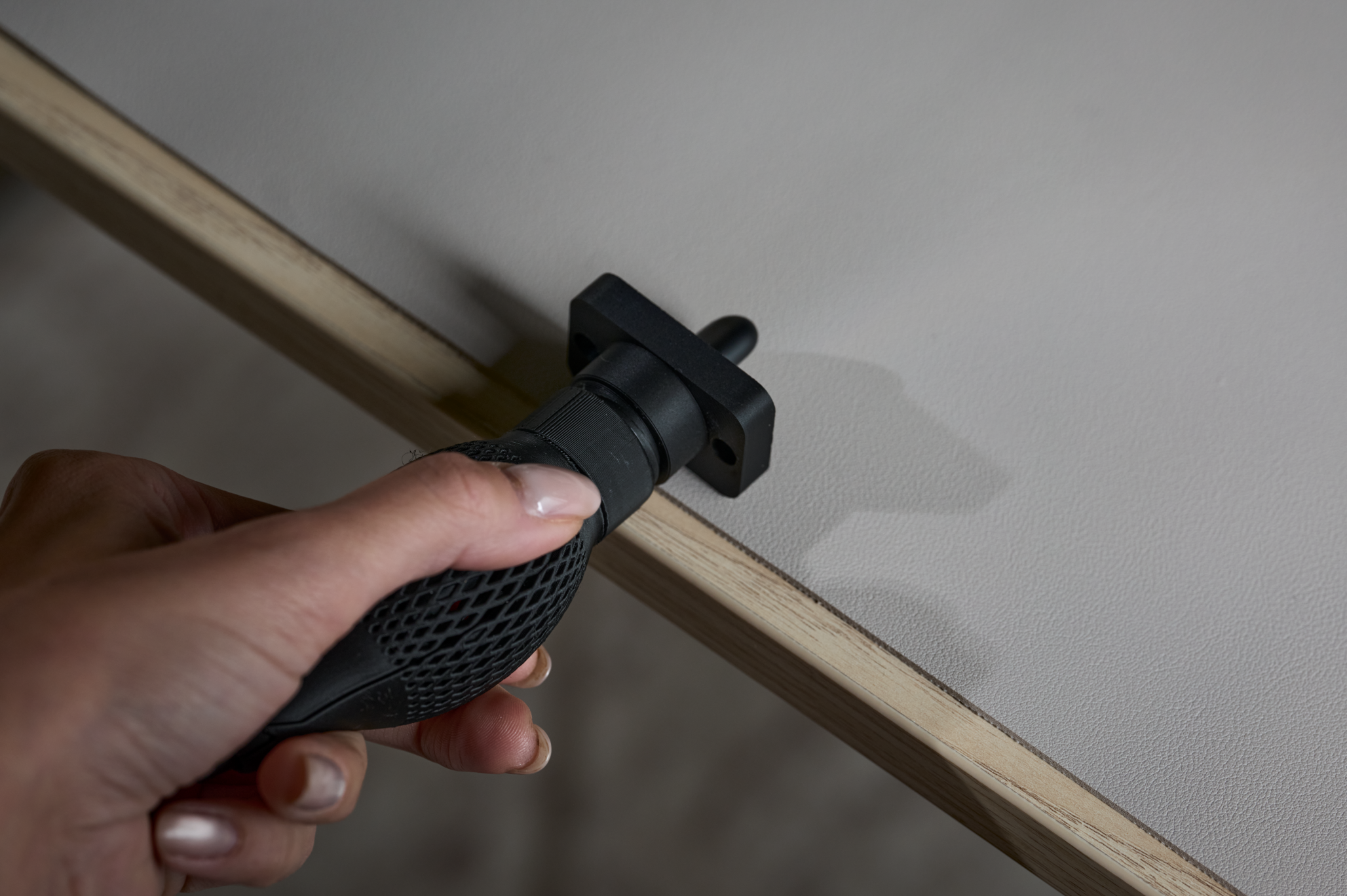

Käsi kiertää yläpäätä pöydän reunalla yhdellä kädellä.

Kynä on nyt tukevasti kiinni kahvassa. Poista kynä kiertämällä sen yläpäätä vastapäivään ja vetämällä tai ravistamalla kynä ulos.

pinta Slim -kynä kiinnittyy tukevasti painetussa kahvassa.

Vastuuvapauslauseke: Älä paina painiketta, kun kynä ei ole kädessä.
