A Surface Dock használatával Surface eszközét könnyen csatlakoztathatja asztali monitorokhoz, Ethernet-kapcsolatokhoz, külső hangszórókhoz és egyebekhez. A Surface eszközét is tölti.
Megjegyzés
Ha nem biztos abban, hogy melyik dokkolóval rendelkezik, tekintse meg A Surface Dock és funkcióinak azonosítása című témakört.

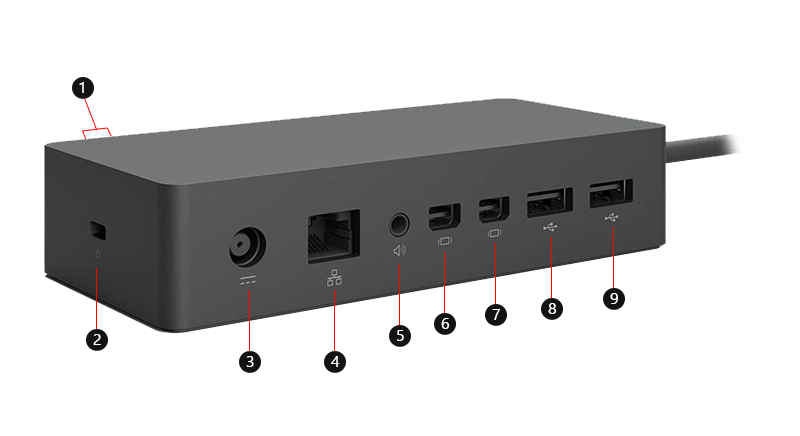

A Surface Dock jellemzői
| Portok | ||
|---|---|---|
| 1, 8 & 9 | USB 3.0 | Nagy méretű fájlok külső meghajtóra való átvitelére, USB-nyomtató vagy fejhallgató csatlakoztatására, tartozékok töltésére és egyebekre használható. |
| 2 | Biztonsági zárhely | Csatlakoztassa a dokkolót egy biztonsági zárkábelhez. |
| 3 | Főkapcsoló | A tápkábel csatlakoztatja a dokkolóegységet a tápegységhez. |
| 4 | Ethernet | Amennyiben a vezetékes hálózati kapcsolat megbízhatóságára van szüksége, a Surface Dock Ethernet-portján keresztül csatlakoztathatja a Surface-t egy vezetékes hálózathoz. |
| 5 | Hang | Csatlakoztathatja kedvenc hangkiegészítőit, például a vezetékes hangszórókat és a fejhallgatókat a dokkoló 3,5 mm-es hangportjához. |
| 6 & 7 | Mini DisplayPort | A port segítségével csatlakozhat a külső monitorhoz. A használni kívánt monitor videókimeneti portjaitól függően szüksége lehet egy kijelzőadapterre (külön kapható). |
Tápegységek
Ismerje meg, melyik tápegység-modell tartozik a Surface Dockhoz.
| Surface Dock modell | Tápegység modellje | Tápegység teljesítménye | Átvitel az eszközre |
|---|---|---|---|
| Surface-dokkoló | 1749 | 90W (15 V @ 6 amper) | 60W |
Kompatibilitás a Surface eszközökkel
Ellenőrizze Surface modelljét az alábbi táblázatban, hogy lássa milyen dokkolófunkciók érhetők el. Ha Surface eszköze nem szerepel a listán, akkor nem kompatibilis ezzel a dokkolóval. A Surface-modell megkereséséről további információt Az Ön által használt Surface modell meghatározása című témakörben talál.
Ha a Surface dokkolón keresztül csatlakoztatja a Surface-t a monitorokhoz, a maximális frissítés vagy képernyőfelbontás a mini képernyőporton keresztül 4096 x 2160 @30Hz vagy 2960 x 1440 @60Hz lesz, még akkor is, ha az eszköz képességei túllépik ezt. További információért lásd: A Surface által támogatott külső kijelzőfelbontás és frissítési gyakoriság.
| Surface modell | Hang be- és kikapcsolása | Az USB 3.0 adatátviteli sebessége | Gigabit Ethernet |
|---|---|---|---|
|
Surface Pro (12. kiadás) Surface Pro (11. kiadás) Surface Pro 10 Vállalati verzió Surface Pro 9 (minden modell) Surface Pro 8 Surface Pro 7+ Surface Pro 7 Surface Pro 6 Surface Pro (5. generációs) Surface Pro 4 Surface Pro 3 |
Csak hangkimenet | Akár 5 Gb/s | Igen |
| Surface Pro X | Csak hangkimenet | Akár 5 Gb/s | Igen |
|
Surface Laptop (8. kiadás) Surface Laptop (7. kiadás) Surface Laptop 6 Vállalati verzió Surface Laptop 5 (minden modell) Surface Laptop 4 (minden modell) Surface Laptop 3 (minden modell) Surface Laptop 2 Surface Laptop (1. generációs) |
Csak hangkimenet | Akár 5 Gb/s | Igen |
|
Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Csak hangkimenet | Akár 5 Gb/s | Igen |
|
Surface Laptop Studio 2 Surface Laptop Studio |
Csak hangkimenet | Akár 5 Gb/s | Igen |
| Surface Book (minden modell) Surface Book 2 (minden modell) | Csak hangkimenet | Akár 5 Gb/s | Igen |
|
Surface Go 4 Surface Go 3 Surface Go 2 Surface Go |
Csak hangkimenet | Akár 5 Gb/s | Igen |
Megjegyzés
Ha a Surface Book eszközzel használja a Surface-dokkolót, a Surface Book mini képernyőportját a Surface-dokkoló csatlakozója elfedi, így az nem használható. Ez rendeltetésszerű működés, mivel egyszerre legfeljebb két külső monitort használhat a Surface-szel.
A Surface beállítása
Miután kicsomagolta a dokkolót, helyezze a kívánt helyre, és hagyjon kint minden szükséges kábelt és csatlakoztatót, hogy könnyen elérhetők legyenek. Most már készen áll a beüzemelésre.
Rendezze el munkaterületét, majd csatlakoztassa
Csatlakoztasson tápkábel végét egy hálózati áramforrásra, majd dugja be a jack kábelt a dokkolóegység csatlakozójába.
Ha vezetékes hálózati kapcsolatot szeretne használni, csatlakoztassa a hálózati kábelt az Ethernet-porthoz.
Csatlakoztassa az USB-s számítógépes perifériáit az USB-portokhoz.
Csatlakoztasson egy videókábelt a monitorból a Surface-dokkoló mini képernyőportjához.
Ha a monitor kábelén egyik csatlakozó sem található meg, egy másik kábelt vagy adaptert kell vásárolnia. Az adapterekkel kapcsolatos további információkért lásd: A Surface csatlakoztatása TV-hez, monitorhoz vagy kivetítőhöz.
Csatlakoztassa a használni kívánt hangtartozékait, például a hangszórókat vagy a fejhallgatót.
Külső hangszórók nélkül előfordulhat, hogy a Surface használatakor semmilyen hangot sem hall. Ebben az esetben a Surface beépített hangszóróinak használatáról olvassa el A Surface Dock és a Surface dokkolóegységek hibaelhárítása című cikket.
Csatlakoztassa a Surface-t a dokkolóhoz
A munkaterület beállítása után:
- Csatlakoztassa a dokkolón lévő Surface Connect-kábelt a Surface-hez.
- Az eszköz töltődik, és automatikusan csatlakozik a dokkolóhoz csatlakoztatott tartozékokhoz és perifériákhoz.
A monitor beállítása
Miután csatlakoztatta a Surface-t és a külső monitort is a dokkolóegységhez, kiválaszthatja, hogy melyik képernyő mit jelenítsen meg. Ennek menete:
Ugrás a Start ikonra
>
>>
ikonja .Bontsa ki az Asztal kiterjesztése erre a kijelzőre csomópontot , és válasszon az alábbi lehetőségek közül:
Az asztal duplikálása az 1-en és a 2-n. Az aktuális képernyő mindkét képernyőn megjelenik.
Megjegyzés
További beállítások is megjelenhetnek, például az Asztal duplikálása az 1-en és a 3-on.
Az asztal kiterjesztése erre a kijelzőre. Az aktuális képernyő két képernyőre oszlik, és a két képernyő között elemeket húzhat át.
Megjelenítés kizárólag: __: Az aktuális képernyő a kiválasztott képernyőn jelenik meg, a másik képernyő kialszik.
Megjegyzés
A monitor beállításával kapcsolatos további információkért lásd: A Surface csatlakoztatása TV-hez, monitorhoz vagy kivetítőhöz.
Hangbeállítások megadása
Miután csatlakoztatta a Surface-t és a hangeszközöket a dokkolóhoz, ha több hangeszköz is rendelkezésre áll, kiválaszthatja a bemeneti és kimeneti beállításokat. Ennek menete:
Ugrás a Start ikonra Windows
>Rendszer > Rendszer ikon >Hang
.A Kimenet területen válassza ki a kimeneti eszközt.
A Bemenet területen válassza ki a bemeneti eszközt.
Megjegyzés
A Surface hangjának beállításával kapcsolatos további információkért lépjen a Surface hang, hangerő és audiótartozékok című részre.
Töltse le a legújabb Surface- és Windows-frissítéseket
Ha szeretné, hogy a Surface megfelelően működjön, szerezze be a legújabb frissítéseket. További információkért lásd: Illesztőprogramok és firmware letöltése a Surface-hez. Frissítéskor győződjön meg róla, hogy a Surface megfelelően csatlakoztatva van a Surface Dockhoz, és kap áramot.
A Surface Dock frissítéséről további információkat A Surface Dock frissítésecímű témakörben talál.
Hol lehet megvásárolni
A Surface-dokkolók és egyéb tartozékok megvásárolhatók a Microsoft Store-ból és más kiskereskedőktől.
Megjegyzés
Ha a Microsoft Store nem érhető el az Ön régiójában, ezeknél a kiskereskedőknél is megtalálja a Surface-t.
