A Microsoft Surface Thunderbolt™ 4 Dock USB-C-n keresztül történő használatával Surface eszközt asztali méretű monitorokhoz, Ethernet-kapcsolathoz, külső hangszórókhoz és egyebekhez csatlakoztathatja. A Surface eszközét is tölti.
Megvásárolható a Microsoft Store-ból és más kiskereskedőktől.
Ismerje meg a Surface-dokkolóját!
Megjegyzés
Ha nem biztos abban, hogy melyik dokkolóval rendelkezik, tekintse meg A Surface Dock és funkcióinak azonosítása című témakört.

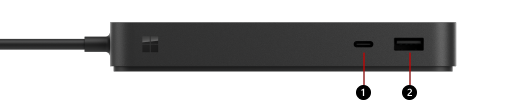

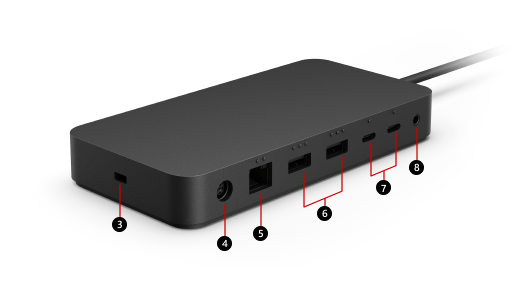

Portok
Ismerje meg, hogy milyen portok vannak a Surface Dock eszközén.
1 & 7
USB-C port(ok) (USB 4 Thunderbolt™ 4, videokijelző engedélyezve)
Ezt a portot használhatja az USB-C-tartozékok csatlakoztatásához.
A Surface Thunderbolt™ 4 dokkoló USB-C-portjai csatlakoztathatók külső monitorhoz. A használni kívánt monitor videokimeneti portjaitól függően szüksége lehet egy kijelzőadapterre (külön kapható).
2 & 6
USB-A port(ok) (USB 3.1 2. generációs, akár 10 gigabit/másodperc)
Nagy méretű fájlok külső meghajtóra való átvitelére, USB-nyomtató vagy fejhallgató csatlakoztatására, tartozékok töltésére és egyebekre használható.
3
Biztonsági zárhely
Csatlakoztassa a dokkolót egy biztonsági zárkábelhez.
4
Tápcsatlakozó
A tápkábel csatlakoztatja a dokkolóegységet a tápegységhez.
5
Ethernet-port (2,5 gigabit/másodperc)
Amennyiben a vezetékes hálózati kapcsolat megbízhatóságára van szüksége, a Surface Dock Ethernet-portján keresztül csatlakoztathatja a Surface-t egy vezetékes hálózathoz.
8
Hangport
Csatlakoztathatja kedvenc hangkiegészítőit, például a vezetékes hangszórókat és a fejhallgatókat a dokkoló 3,5 mm-es hangportjához.
Megjegyzés
A Surface Thunderbolt™ 4 dokkoló a Thunderbolt™ 4-kompatibilis eszközökkel működik a legjobban. További információkért a támogatott felbontásokról lásd: A Surface Dock maximális képernyőfrissítése és felbontása.
Tápegységek
Ismerje meg, melyik tápegység-modell tartozik a Surface Dockhoz.
Surface Dock modell
Tápegység modellje
Tápegység teljesítménye
Átvitel az eszközre
Surface Thunderbolt™ 4 dokkoló
2055
165W (22 V @ 7,5 A feszültség)
96W
Kompatibilitás a Surface eszközökkel
Ellenőrizze Surface modelljét az alábbi táblázatban, hogy lássa milyen dokkolófunkciók érhetők el. Ha Surface eszköze nem szerepel a listán, akkor nem kompatibilis ezzel a dokkolóval. A Surface-modell megkereséséről további információt Az Ön által használt Surface modell meghatározása című témakörben talál.
Az eszköz és a dokkoló támogatott videofelbontásairól és frissítési gyakoriságáról lásd: A Surface által támogatott külső képernyőfelbontás és frissítési gyakoriság.
| Surface modell | Az USB-C adatátviteli sebessége |
|---|---|
| Surface Pro for (12. kiadás)* Surface Pro 5G Vállalati verzió (12. kiadás)* Surface Pro (11. kiadás)* Surface Pro 10 Vállalati verzió* Surface Pro 9 (Intel/Wi-Fi)* Surface Pro 8* |
Akár 40 Gb/s |
| Surface Laptop (8. kiadás)* Surface Laptop 5G Vállalati verzió* Surface Laptop (7. kiadás)* Surface Laptop 6 Vállalati verzió* Surface Laptop 5* |
Akár 40 Gb/s |
| Surface Laptop Studio* Surface Laptop Studio 2* |
Akár 40 Gb/s |
| Surface Pro 12 hüvelykes, 1. kiadás Surface Pro 9 5G-vel Surface Pro 7+ Surface Pro 7 Surface Pro X |
Akár 10 Gb/s |
| Surface Laptop 13 hüvelykes Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Akár 10 Gb/s |
| Surface Book 3 | Akár 10 Gb/s |
| Surface Go 4 Surface Go 3 Surface Go 2 |
Akár 10 Gb/s |
* A Surface Thunderbolt™ 4 dokkoló USB4/Thunderbolt™ 4 porttal rendelkező eszközökhöz van optimalizálva. Ez magában foglalja a mellékelt táblázatban felsorolt Surface-eszközöket* is.
A Surface beállítása
Miután kicsomagolta a dokkolót, helyezze a kívánt helyre, és hagyjon kint minden szükséges kábelt és csatlakoztatót, hogy könnyen elérhetők legyenek. Most már készen áll a beüzemelésre.
Rendezze el munkaterületét, majd csatlakoztassa
Csatlakoztasson tápkábel végét egy hálózati áramforrásra, majd dugja be a jack kábelt a dokkolóegység csatlakozójába.
Ha vezetékes hálózati kapcsolatot szeretne használni, csatlakoztassa a hálózati kábelt az Ethernet-porthoz.
Csatlakoztassa az USB-s számítógépes perifériáit az USB-portokhoz.
Csatlakoztasson egy videokábelt a monitorból a Surface Thunderbolt™ 4 dokkoló hátulján található USB-C-porthoz.
Ha a monitor kábelén nincs USB-C csatlakozó, egy másik kábelre vagy egy adapterre lesz szüksége. Az adapterekkel kapcsolatos további információkért lásd: A Surface csatlakoztatása külső képernyőhöz.
Csatlakoztassa a használni kívánt hangtartozékait, például a hangszórókat vagy a fejhallgatót.
Külső hangszórók nélkül előfordulhat, hogy a Surface használatakor semmilyen hangot sem hall. Ebben az esetben a Surface beépített hangszóróinak használatáról olvassa el A Surface Dock és a Surface dokkolóegységek hibaelhárítása című cikket.
Csatlakoztassa a Surface-t a dokkolóhoz
A munkaterület beállítása után:
- Ha a gazdaeszköz támogatja az USB4®/Thunderbolt™ 4 protokollt, csatlakoztassa a kábelt a dokkolóból a gazdagép USB4®/Thunderbolt™ 4 portjához. Ellenkező esetben csatlakoztassa a kábelt a dokkolóból a gazdagép egyik USB-C-portjához.
Az eszköz töltődik, és automatikusan csatlakozik a dokkolóhoz csatlakoztatott tartozékokhoz és perifériákhoz.
A monitor beállítása
Miután csatlakoztatta a Surface-t és a külső monitort is a dokkolóegységhez, kiválaszthatja, hogy melyik képernyő mit jelenítsen meg. Ennek menete:
Ugrás a Start ikonra
>
>>
ikonja .Bontsa ki az Asztal kiterjesztése erre a kijelzőre csomópontot , és válasszon az alábbi lehetőségek közül:
Az asztal duplikálása az 1-en és a 2-n. Az aktuális képernyő mindkét képernyőn megjelenik.
Megjegyzés
További beállítások is megjelenhetnek, például az Asztal duplikálása az 1-en és a 3-on.
Az asztal kiterjesztése erre a kijelzőre. Az aktuális képernyő két képernyőre oszlik, és a két képernyő között elemeket húzhat át.
Megjelenítés kizárólag: __: Az aktuális képernyő a kiválasztott képernyőn jelenik meg, a másik képernyő kialszik.
Megjegyzés
A monitor beállításával kapcsolatos további információkért lásd: A Surface csatlakoztatása külső képernyőhöz.
Hangbeállítások megadása
Miután csatlakoztatta a Surface-t és a hangeszközöket a dokkolóhoz, ha több hangeszköz is rendelkezésre áll, kiválaszthatja a bemeneti és kimeneti beállításokat. Ennek menete:
Ugrás a Start ikonra Windows
>Rendszer > Rendszer ikon >Hang
.A Kimenet területen válassza ki a kimeneti eszközt.
A Bemenet területen válassza ki a bemeneti eszközt.
Megjegyzés
A Surface hangjának beállításával kapcsolatos további információkért lépjen a Surface hang, hangerő és audiótartozékok című részre.
Töltse le a legújabb Surface- és Windows-frissítéseket
Ha szeretné, hogy a Surface megfelelően működjön, szerezze be a legújabb frissítéseket. További információkért lásd: Illesztőprogramok és firmware letöltése a Surface-hez. Frissítéskor győződjön meg róla, hogy a Surface megfelelően csatlakoztatva van a Surface Dockhoz, és kap áramot.
A Surface Dock frissítéséről további információkat A Surface Dock frissítésecímű témakörben talál.
Hol lehet megvásárolni
A Surface-dokkolók és egyéb tartozékok megvásárolhatók a Microsoft Store-ból és más kiskereskedőktől.
Megjegyzés
Ha a Microsoft Store nem érhető el az Ön régiójában, ezeknél a kiskereskedőknél is megtalálja a Surface-t.
