pinta Thunderbolt 4 Dockin -telakan käyttäminen

Käytä Microsoft pinta Thunderbolt™ 4 -telakkaa USB-C:n kautta yhdistääksesi pintan vaikkapa täysikokoiseen näyttöön, Ethernet-yhteyteen tai ulkoisiin kaiuttimiin. Se myös lataa pintan.

Ostettavissa Microsoft Storesta ja muilta jälleenmyyjiltä.

• pinta Thunderbolt 4 -telakka

Surface-telakkaan tutustuminen

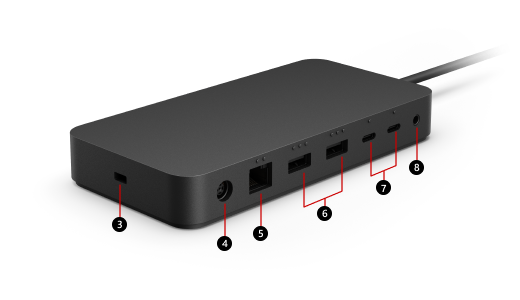

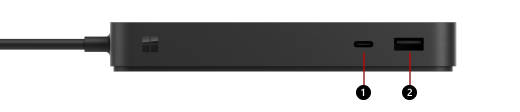

Portit

Tutustu Surface-telakan portteihin.

1 & 7

USB-C-portti(t) (USB 4, Thunderbolt™ 4, videonäyttö käytössä)

Tämän portin avulla voit yhdistää USB-C-lisälaitteisiin.

pinta Thunderbolt™ 4 -telakan USB-C-portit voidaan liittää ulkoiseen näyttöön. Näytön videolähtöporteista riippuen saatetaan tarvita näytön sovitin (myydään erikseen).

2 & 6

USB-A-portti(t) (USB 3.1 Gen 2, jopa 10 gigabittiä sekunnissa)

Voit siirtää suuria tiedostoja ulkoiseen asemaan, kytkeä USB-tulostimen tai -kuulokkeet, ladata lisälaitteita ja tehdä paljon muuta.

3

Suojauksen lukituspaikka

Liitä telakka suojauslukon kaapeliin.

4

Virtaliitin

Virtaliitin kytkee telakan virtalähteeseen.

5

Ethernet-portti (2,5 gigabittiä sekunnissa)

Jos tarvitset luotettavan langallisen verkkoyhteyden ja nopeuden, voit liittää pintan langalliseen verkkoon Ethernet-portin kautta.

8

Ääniliitäntä

Liitä haluamasi äänilaitteet kuten langattomat kaiuttimet ja kuulokkeet telakan 3,5 mm:n ääniliitäntään.

Virtalähteet

Ota selvää, mikä virtalähdemalli kuuluu Surface-telakan mukana.

Surface-telakan malli

Virtalähteen malli

Virtalähteen teho

Läpivienti laitteeseen

pinta Thunderbolt™ 4 -telakka

2055

165 W (22 volttia @ 7,5 ampeeria)

96W

Yhteensopivuus pinta-laitteiden kanssa

Tarkista pinta-mallisi alla olevasta taulukosta, mitkä telakan ominaisuudet ovat käytettävissä. Jos pintaa ei ole luettelossa, se ei ole yhteensopiva tämän telakan kanssa. Lisätietoja pinta-mallin löytämisestä on ohjeaiheessa Selvitä, mikä pinta-malli sinulla on.

Lisätietoja laitteen ja telakan tuetuista näyttötarkkuuksista ja virkistystaajuksista on ohjeaiheessa pintan tuettu ulkoisen näytön tarkkuus ja virkistystaajuudet.

pinta-malli	USB-C-tiedonsiirtonopeus
Surface Pro for (12. versio)* Surface Pro 5G for Business (12. versio)* Surface Pro (11. painos)* Surface Pro 10 for Business* Surface Pro 9 (Intel/Wi-Fi)* Surface Pro 8*	Enintään 40 gt/s
Surface Laptop (8. versio)* Surface Laptop 5G yrityksille* Surface Laptop (7. versio)* Surface Laptop 6 yrityskäyttöön* Surface Laptop 5*	Enintään 40 gt/s
Surface Laptop Studio* Surface Laptop Studio 2*	Enintään 40 gt/s
Surface Pro 12-tuumainen 1st Edition Surface Pro 9 ja 5G Surface Pro 7+ Surface Pro 7 Surface Pro X	Enintään 10 gt/s
Surface Laptop 13-tuumainen Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go	Enintään 10 gt/s
Surface Book 3	Enintään 10 gt/s
Surface Go 4 Surface Go 3 Surface Go 2	Enintään 10 gt/s

* pinta Thunderbolt™ 4 -telakka on optimoitu laitteille, joissa on USB4/Thunderbolt™ 4 -portti. Tämä sisältää pinta-laitteet*, jotka on lueteltu oheisessa taulukossa.

Surface-telakan asetusten määrittäminen

Kun olet ottanut telakan pakkauksesta, sijoita se pöydälle niin, että pääset helposti käsiksi kaikkiin johtoihin ja kaapeleihin. Voit nyt asentaa sen käyttöä varten.

Työtilan valmisteleminen ja laitteen liittäminen verkkoon

1. Kiinnitä telakan virtajohto pistorasiaan ja kiinnitä toinen pää telakan virtaliittimeen.

2. Jos haluat käyttää lankaverkkoyhteyttä, kytke verkkokaapeli Ethernet-porttiin.

3. Kytke tietokoneen USB-oheislaitteet USB-portteihin.

4. Kytke näytön videokaapeli pinta Thunderbolt™ 4 -telakan takaosassa olevaan USB-C-porttiin.

   Jos näyttökaapelissa ei ole USB-C-liitäntää, sinun täytyy hankkia toinen kaapeli tai sovitin. Lisätietoja sovittimista on ohjeaiheessa pintan yhdistäminen ulkoiseen näyttöön.

5. Kytke mahdolliset äänilaitteet, kuten langalliset kaiuttimet tai kuulokkeet.

   Ilman ulkoisia kaiuttimia et ehkä kuule ääntä, kun käytät pintaa. Katso ohjeet pintan sisäisten kaiuttimien käyttöönottoon ohjeaiheesta pinta-telakan ja -telakointiasemien vianmääritys.

pintan ja telakan yhdistäminen

Kun olet määrittänyt työtilan:

• Jos isäntälaite tukee USB4®/Thunderbolt™ 4:ää, liitä kaapeli telakasta isäntälaitteen USB4®/Thunderbolt™ 4 -porttiin.  Muussa tapauksessa liitä kaapeli telakasta mihin tahansa isäntälaitteen USB-C-porttiin.

Laite latautuu ja muodostaa yhteyden telakkaan kytkettyihin lisälaitteisiin ja oheislaitteisiin automaattisesti.

Näytön asetusten määrittäminen

Kun olet liittänyt pintan ja ulkoisen näytön telakkaan, voit valita, mitä kussakin näytössä näytetään. Tee näin:

1. Siirry >>> .

   Avaa näytön asetukset

2. Laajenna Laajenna työpöytä tähän näyttöön ja valitse jokin seuraavista vaihtoehdoista:

   • Kopioi työpöytä 1:een ja 2:een. Näyttö näkyy kahdessa näytössä.

     Huomautus

     Saatat nähdä myös muita vaihtoehtoja, kuten Monista työpöydän laitteissa 1 ja 3.

   • Laajenna työpöytä tähän näyttöön. Näyttö leviää kahteen näyttöön ja voit vetää kohteita näyttöjen välillä.

   • Näytä vain näytössä __. Näyttö näkyy valitsemassasi näytössä, ja toinen näyttö on tyhjä.

Ääniasetusten määrittäminen

Kun olet liittänyt pintan ja äänilaitteet telakkaan ja käytettävissä on useita äänilaitteita, voit valita syöttö- ja lähtöasetukset. Tee näin:

1. Siirry >>> .

   Avaa ääniasetukset

2. Valitse Lähtö-kohdassa lähtölaite.

3. Valitse syöttölaite Syöte-kohdassa.

Hanki uusimmat pinta- ja Windows-päivitykset

Varmista, että pinta toimii oikein, hankkimalla uusimmat päivitykset. Lisätietoja on ohjeaiheessa pintan ohjaimien ja laiteohjelmiston lataaminen. Kun asennat päivityksiä, varmista, että pinta on kytkettynä pinta-telakkaan ja että se saa virtaa.

Jos haluat lisätietoja Surface-telakan päivittämisestä, siirry kohtaan Päivitä Surface-telakka.

Ostopaikat

pinta-telakat ja muut lisälaitteet ovat ostettavissa Microsoft Storesta ja muilta jälleenmyyjiltä.
