Retningslinjer for 3D-utskrift for pennegrep med overflate Slim Pen

Disse instruksjonene forklarer hvordan du skriver ut adaptive pennegrep på en FDM-skriver. FDM er en mye brukt 3D-utskriftsmetode som smelter termoplastisk filament og legger det ned lag for lag for å bygge et objekt. Vanlige FDM-skrivermerker inkluderer Bambu Lab, Creality 3D, Prusa og FlashForge. Last ned 3MF-filtypen for denne metoden.

Materielle anbefalinger

  • PLA (polymelkesyre)
  • ABS (akrylnitrilbutadienstyren)
  • PETG (polyetylentereftalatglykol modifisert)
  • Nylon

Skriveroppsett

Det er 3 deler per grep og 1 del per hette som vist på bildet nedenfor:

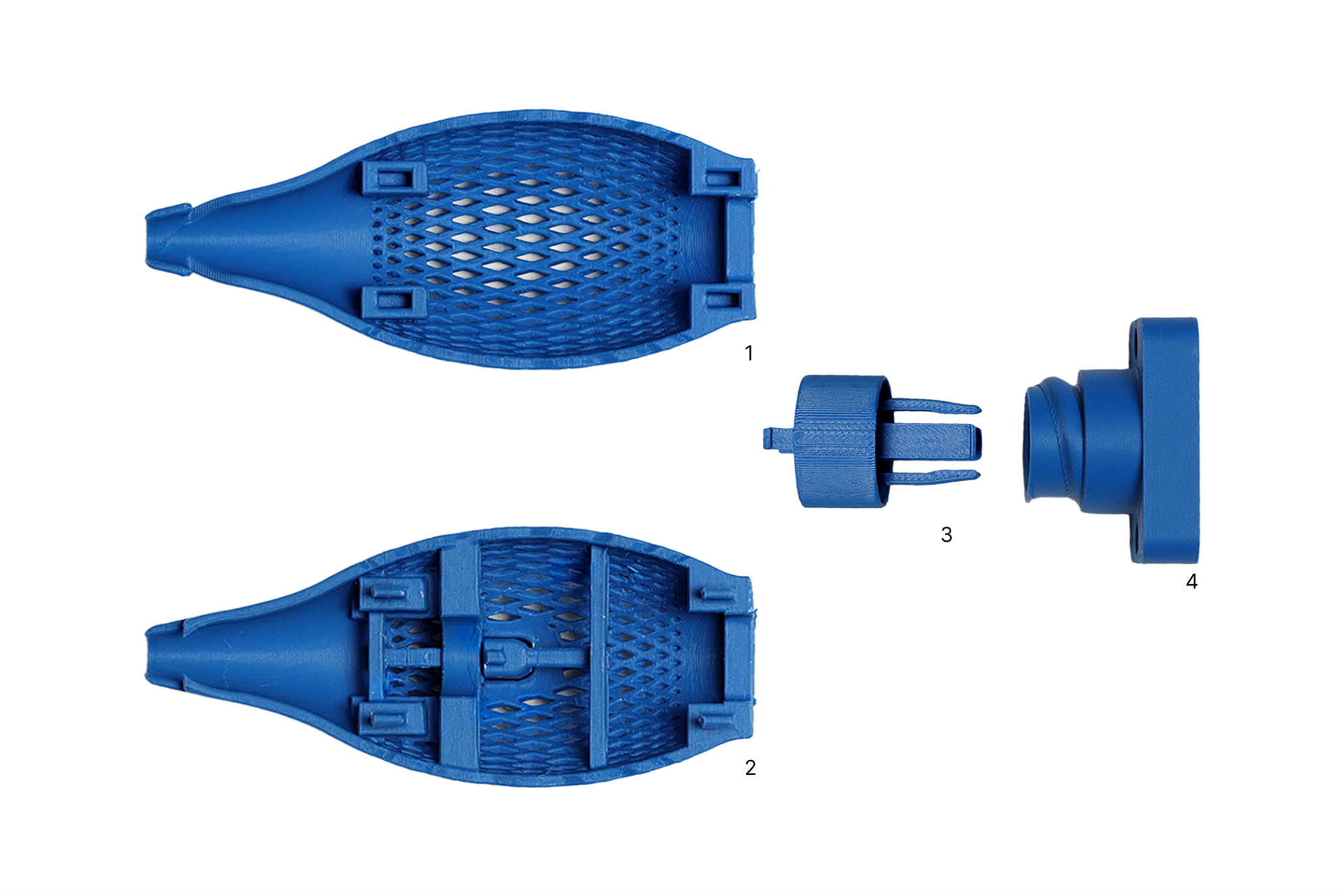

Trykte overflate Slim-penngrepsmonteringsdeler merket 1, 2, 3 og 4.

  • Del 1 = Rygggrep
  • Del 2 = Grep foran
  • Del 3 = Topp

Skriverdetaljer:

  • Dyse størrelse: 0,4 mm
  • Laghøyde: 0,2 mm

Utskriftsinnstillinger:

  • Veggløkker: 2
  • Øverste skalllag: 5
  • Nederste skalllag: 5
  • Fylling: 15 % rutenett
  • Støttetype: tre
  • Terskel Vinkel: 30

Retning per del:

Hvis du laster ned 3MF-filen, kan du hoppe over dette trinnet fordi den allerede har riktig utskriftsretning konfigurert.

  • Bakgrep: Vertikalt, opp-ned, med 30 grader vipp bakover
  • Grep fremre: Vertikalt, opp-ned, med 30 graders vipp bakover
  • Topp: Vannrett, på tangens
  • Hette: Loddrett, opp-ned

Her er et eksempel på det endelige oppsettet:

Obs!

3MF-filene inkluderer en andre topper som ekstra. Dette bildet viser også to store bokstaver, og caps-filene er tilgjengelige som en separat delnedlasting.

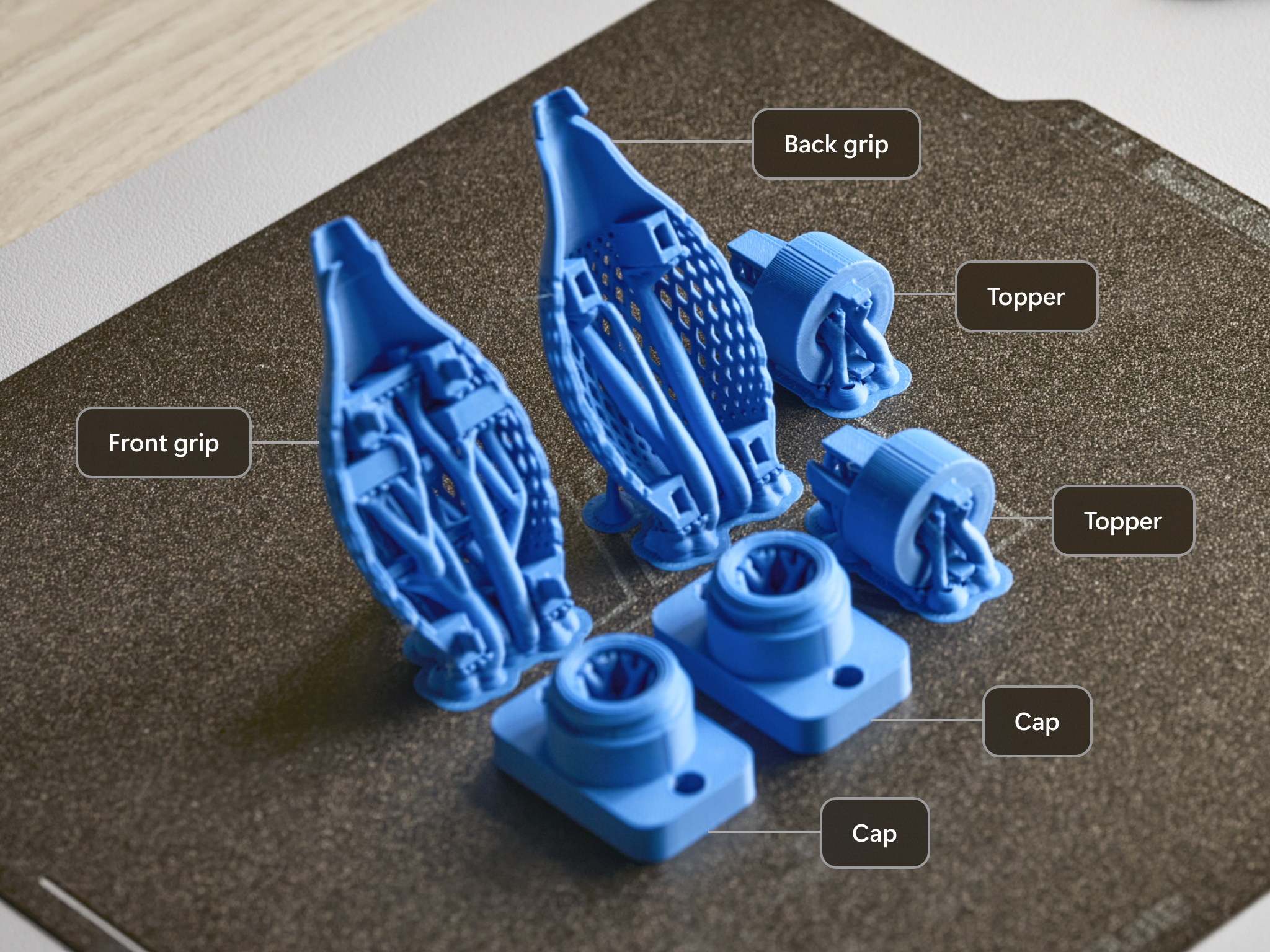

Trykte overflate Slim Pen-grepsdeler og -hetter merket frontgrep, bakgrep, topper og hette.

Fjerne støttemateriale

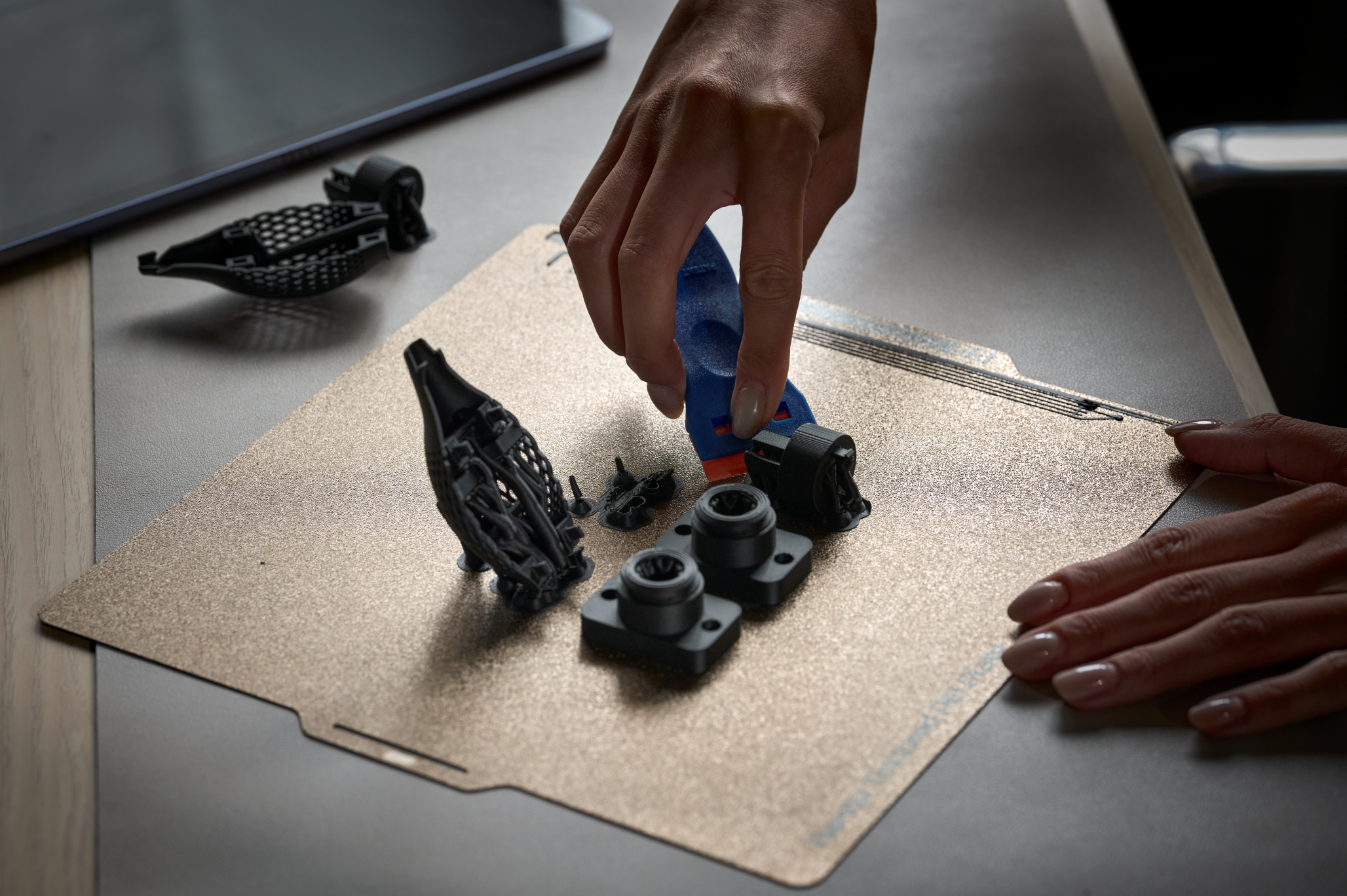

Etter utskrift fjerner du delene fra utskriftsplaten. Du trenger kanskje et skrapeverktøy.

En hånd fjerner utskrevne overflate Slim Pen-grepsdeler fra utskriftsplaten.

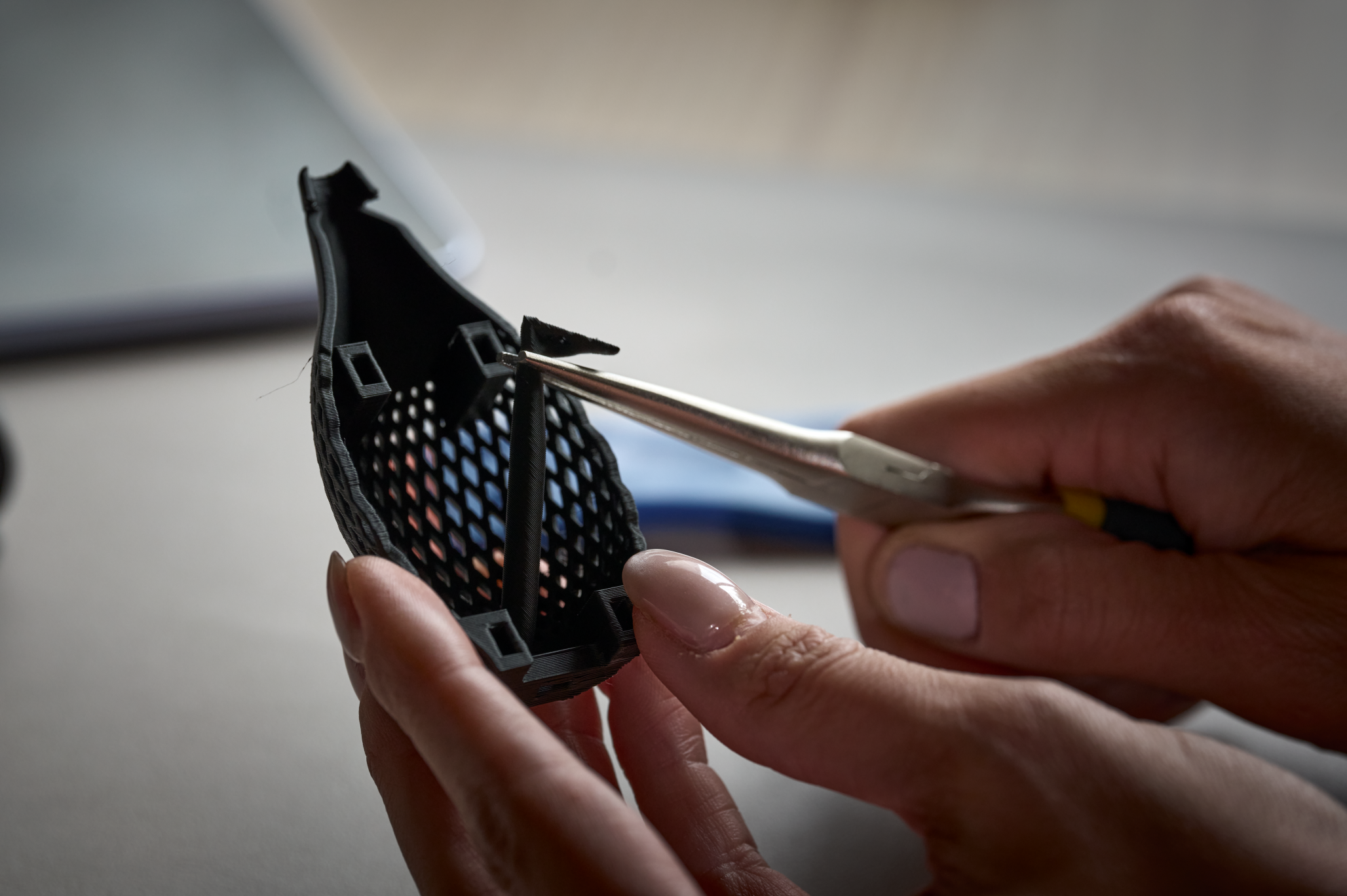

Når du fjerner utskriftene, tar du ut støttematerialet i hver del før du monterer. Du trenger pinsett eller nåletang for denne oppgaven.

Pinsett brukes til å fjerne støttemateriale fra en trykt overflate Slim Pen-grepsdel.

Del 2 har mer komplekse støtter og flere små funksjoner som krever forsiktighet. Ikke fjern de fire små stolpene eller de H-formede bjelkene rundt knappen.

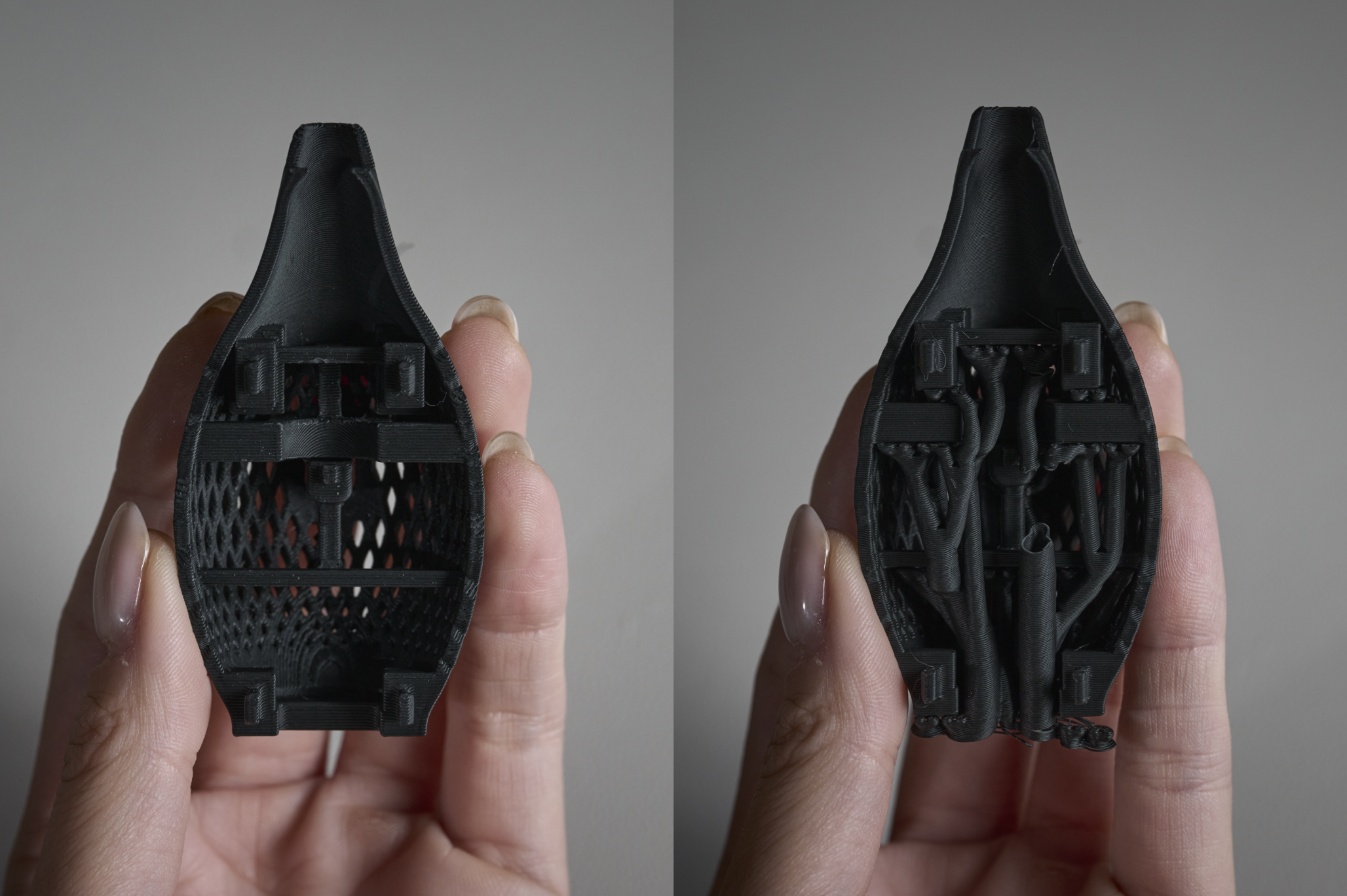

To visninger av en trykt overflate Slim Pen-grepsdel som viser støttestrukturene og små funksjoner.

Samling

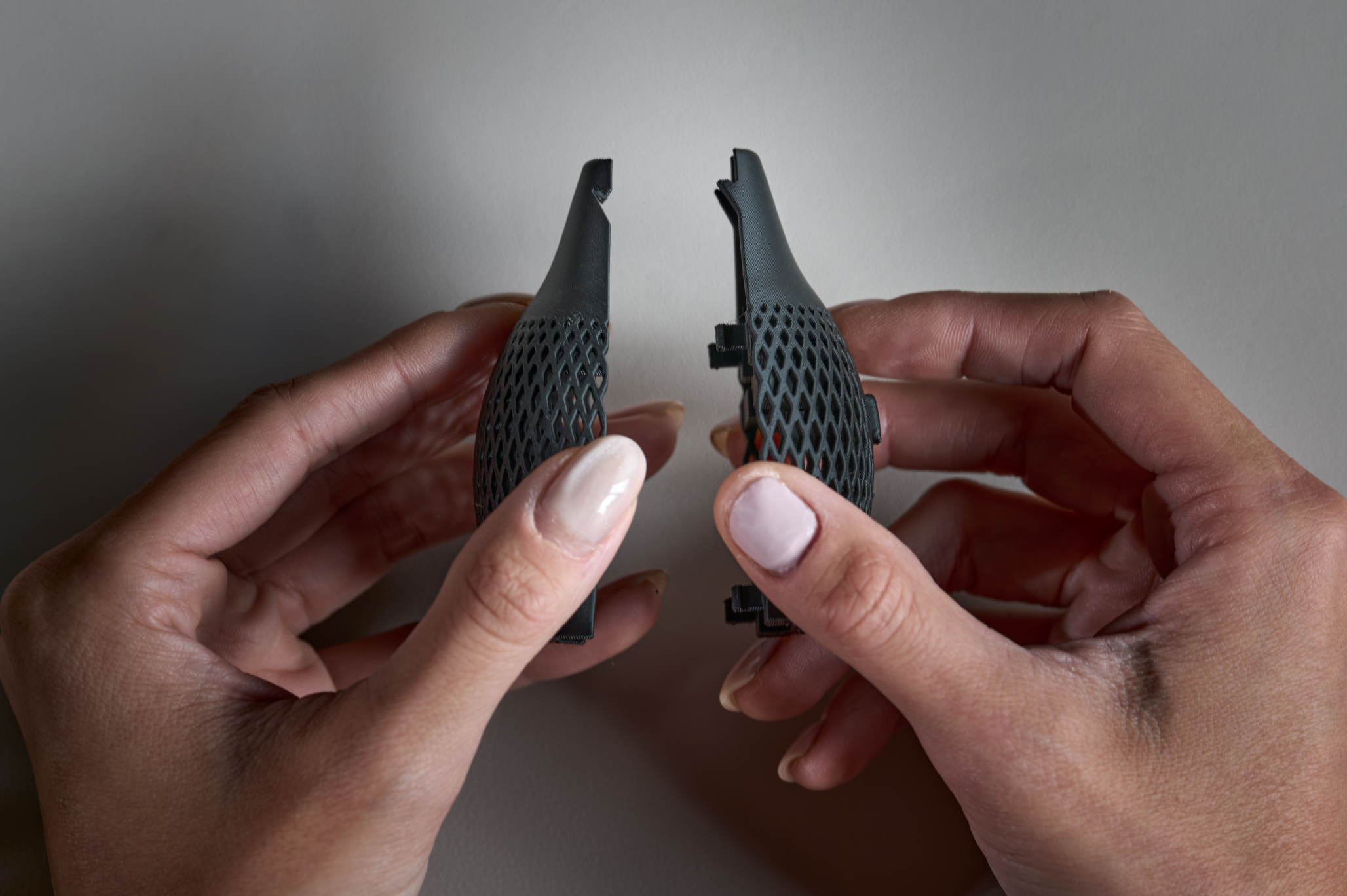

Ta del 1 og 2, juster de fire trykknappene og sporene, og trykk delene sammen.

To halvdeler av et trykt overflate Slim-pennegrep holdes vendt mot hverandre for justering.

Ta del 3, juster trykknappene med sporene på del 1 og 2, og trykk dem sammen.

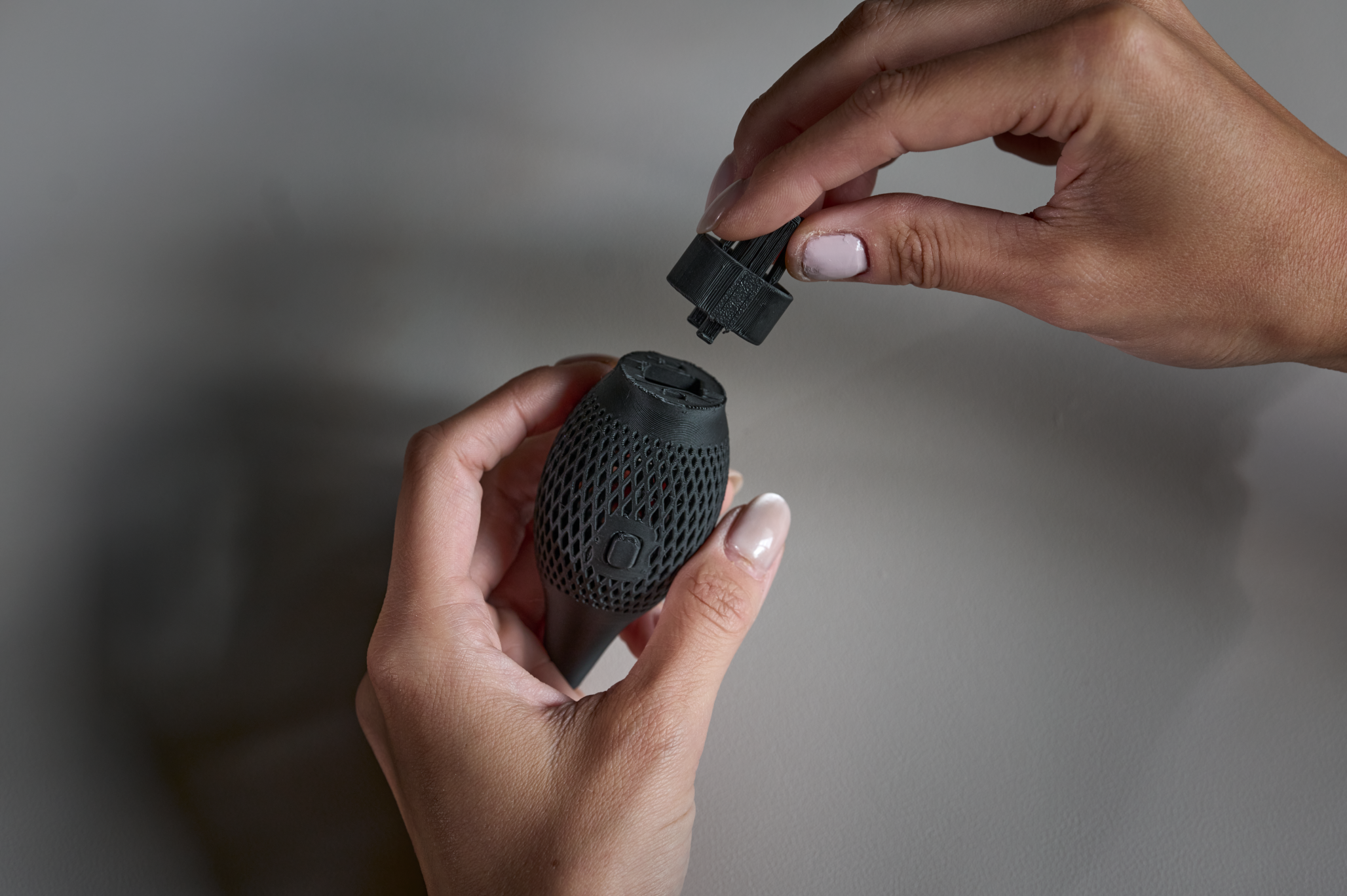

En hette er plassert på toppen av del 3, toppen, på overflate Slim Pen-grepet.

Skriv ut hetten. Sett hetten på toppen av del 3.

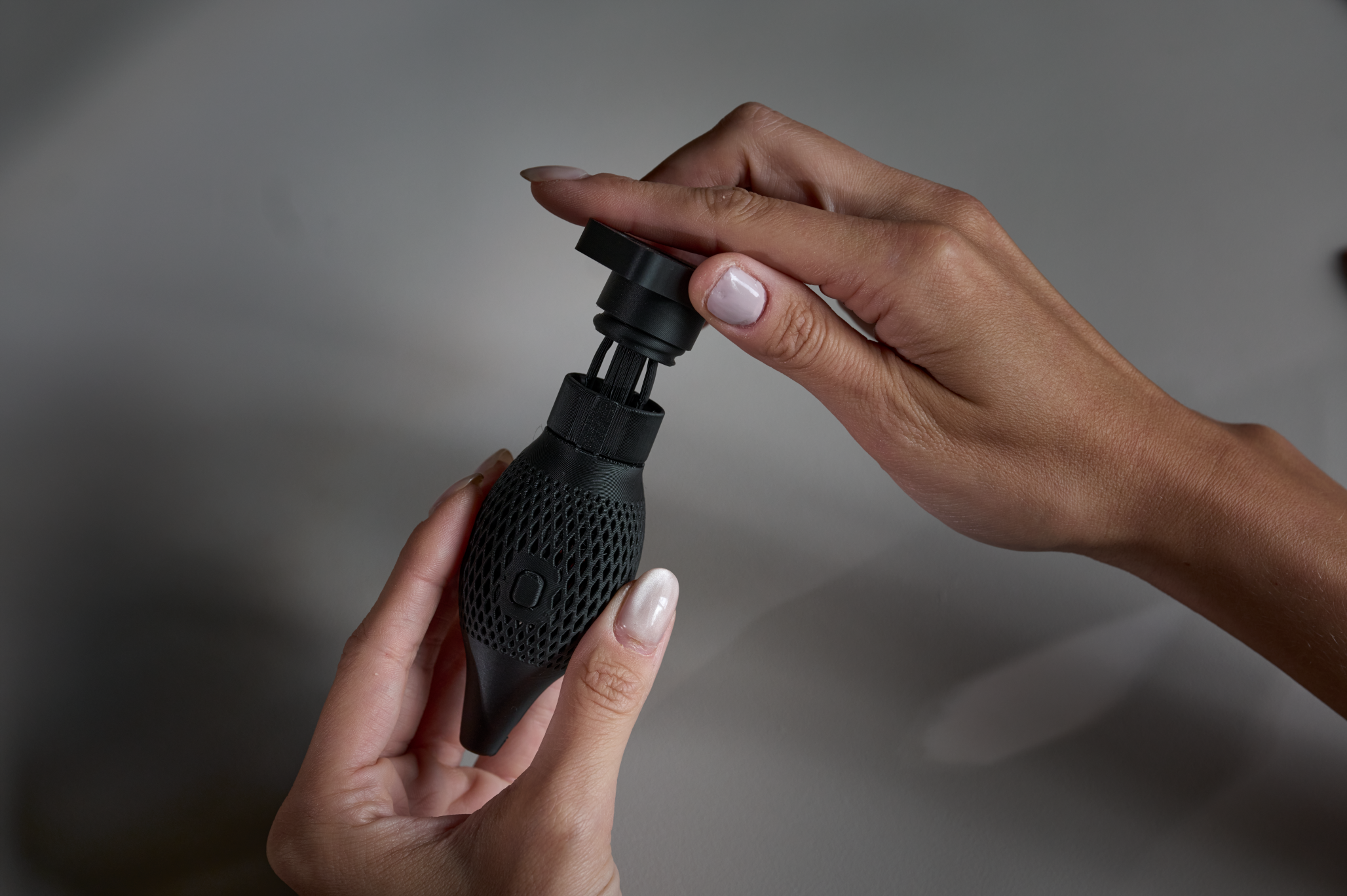

En hånd vrir hetten mot klokken for å løsne den.

Vri 180 grader med klokken (halv rotasjon) for å stramme. Vri deretter mot klokken for å løsne en rotasjon. Hetten skal nå forbli fanget i toppdelen.

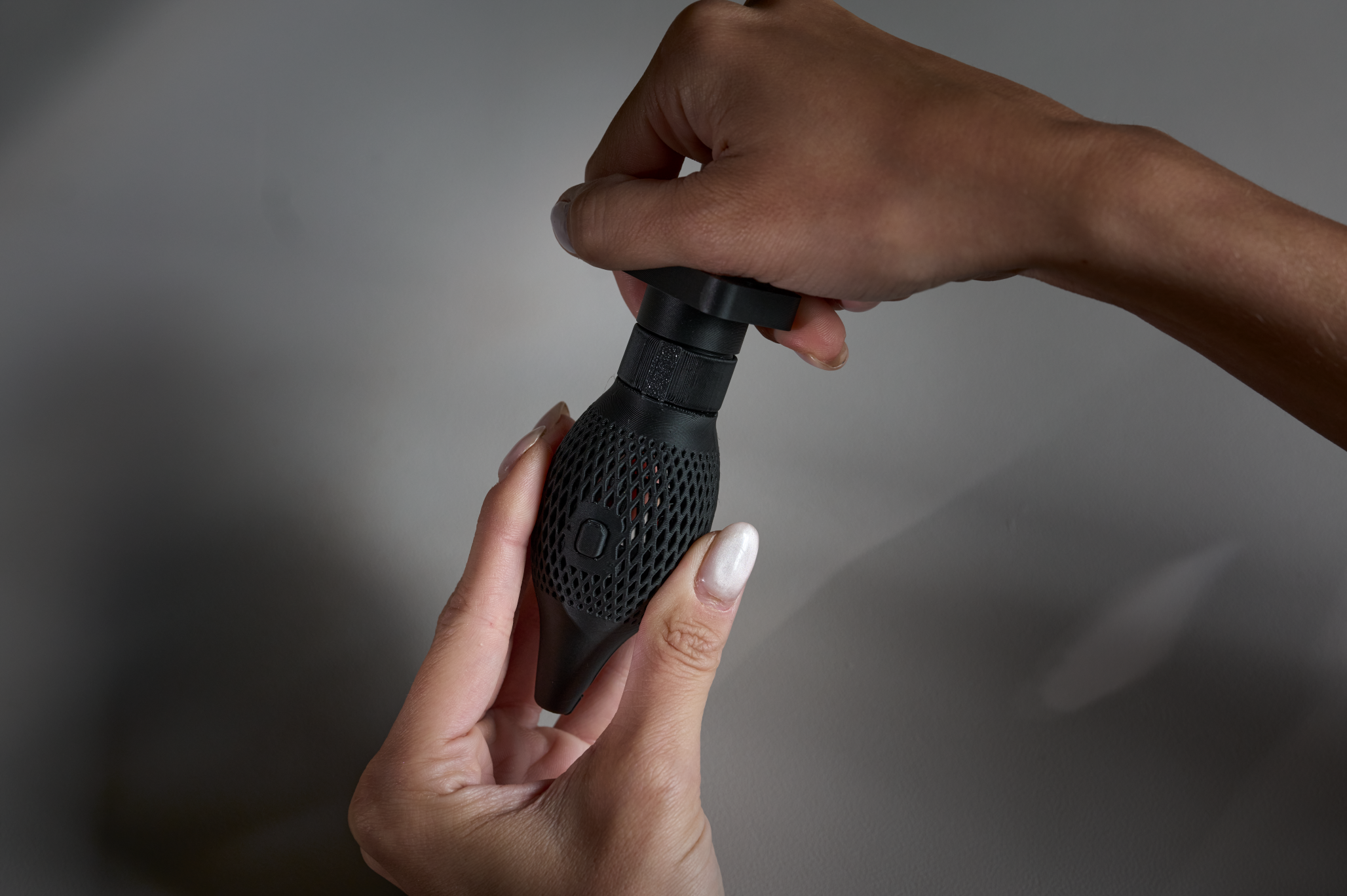

En hånd vrir hetten med klokken for å stramme den.

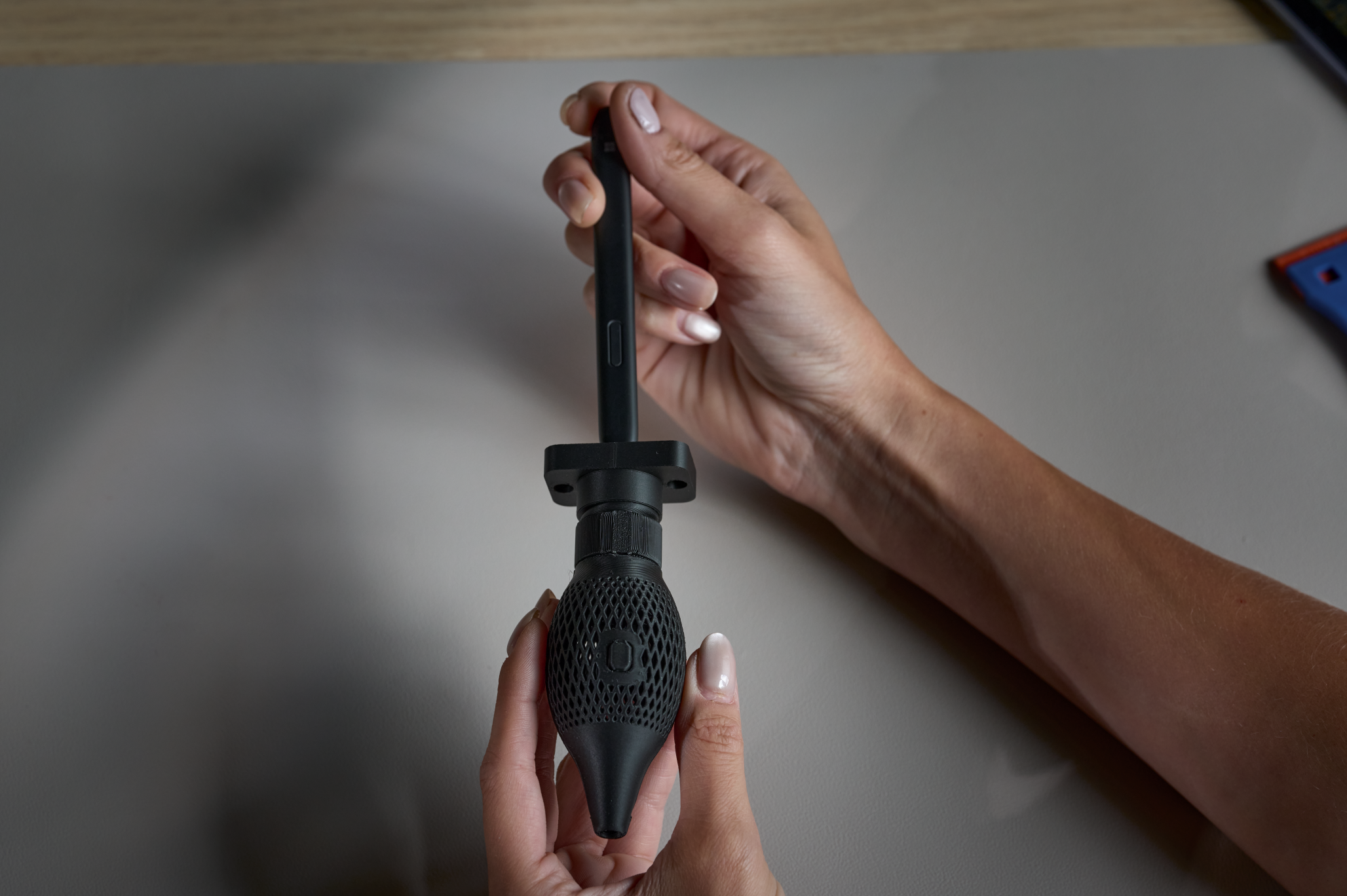

Ta tak i overflate Slim-pennen, og skyv den inn i grepet med hetten i løsnet tilstand. Kontroller at knappene er på samme side.

overflate Slim-pennen skyves inn i grepet med hetten i løsnet tilstand.

Vri hetten med klokken for å stramme grepet på pennen.

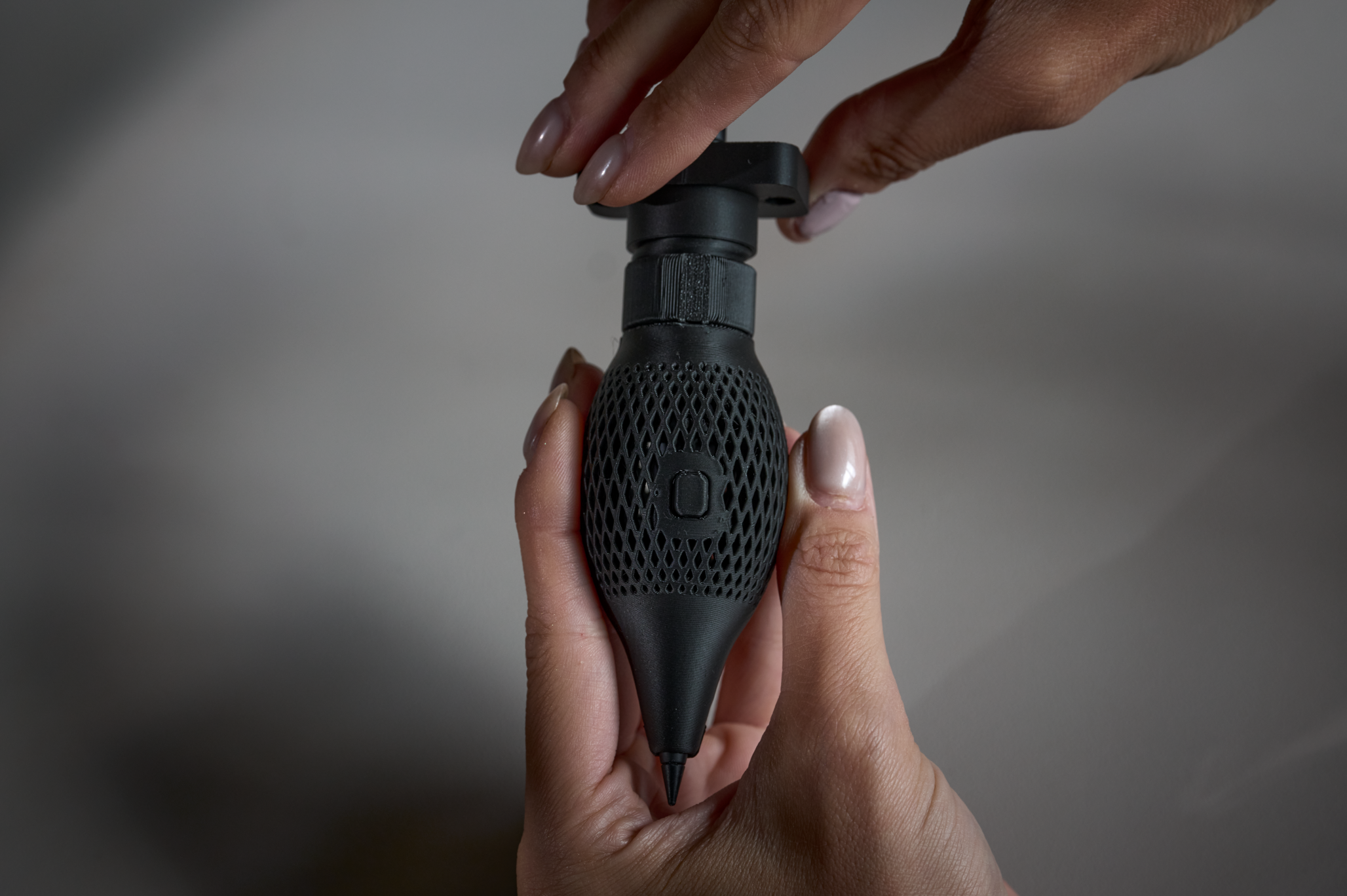

En hånd vrir hetten med klokken for å stramme grepet på overflate Slim-pennen.

Obs!

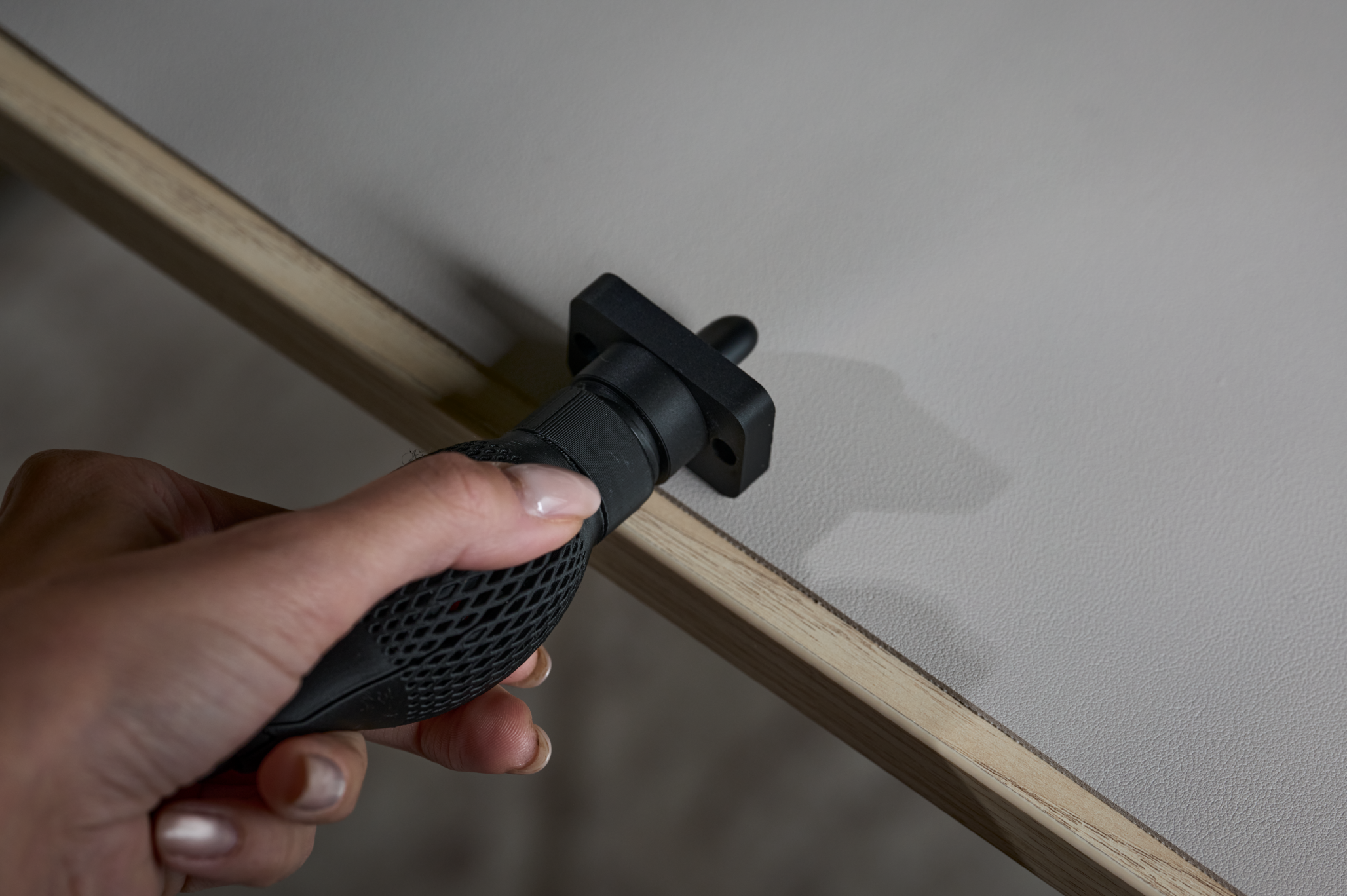

Pennehettene er utformet slik at du kan vri dem med én hånd ved hjelp av bordkanten.

En hånd bruker kanten på et bord til å vri hetten med én hånd.

Pennen sitter nå godt fast i grepet. Hvis du vil fjerne pennen, vrir du hetten mot klokken og trekker eller rister pennen ut.

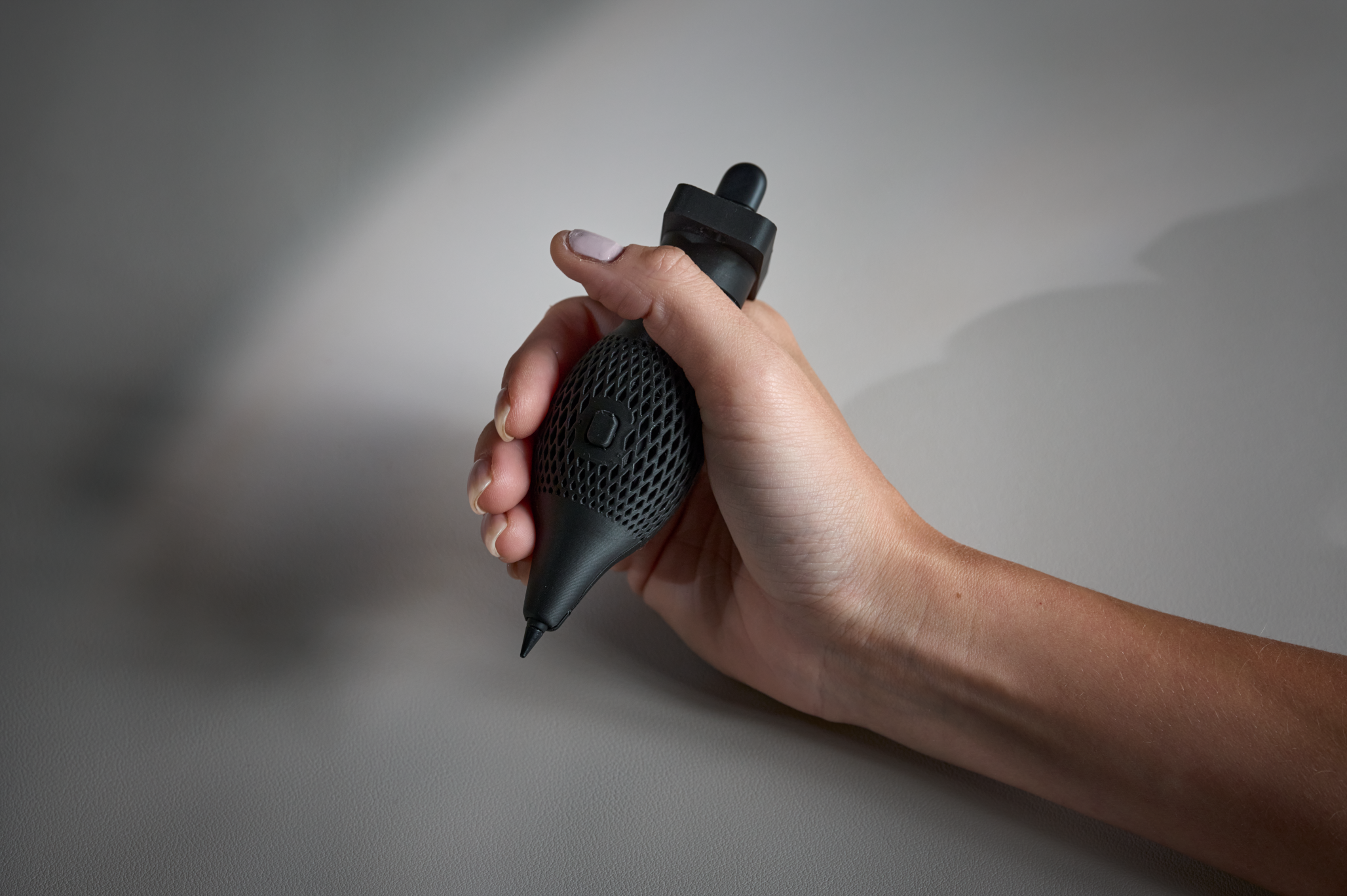

overflate Slim-pennen sitter godt i det trykte grepet.

Ansvarsfraskrivelse: Ikke trykk på knappen når pennen ikke er i grepet.
