Use o Surface USB4 Dock que se conecta via USB-C/USB 4 para conectar seu Surface a monitores de tamanho normal, uma conexão Ethernet, alto-falantes externos e outros acessórios essenciais. Ele também carrega seu dispositivo Surface com até 65W de passagem de energia.
Disponível para compra na Microsoft Store e em outros revendedores.

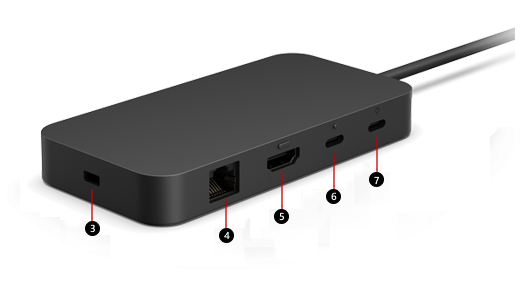

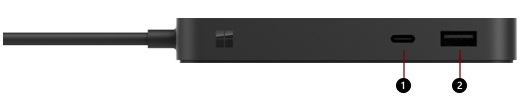

Conheça seu Surface USB4 Dock
Observação
Se você não tiver certeza de qual dock possui, acesse Identificar seu Encaixe do Surface e recursos.
| 1 & 6 | Portas USB-C (USB4, exibição de vídeo habilitada, suporta carregamento, transferência de dados de até 40 Gb/s, 7,5 W) | Conecte acessórios USB-C às portas 1 e 6, seja conectando um monitor 4K externo ou desfrutando de até 40 Gbps de velocidade de transferência de dados para transferências mais rápidas de arquivos e imagens. Observação: O Surface USB4 Dock dá suporte a monitores externos duplos 4K por meio das portas USB-C e HDMI e a um único monitor 8K por meio da porta USB-C. |
|---|---|---|
| 7 | Porta USB-C (somente PSU) | A porta 7 é apenas para alimentação de entrada. Fonte de alimentação USB-C de 100 W incluída. |
| 2 | Porta(s) USB-A (USB 3.2 Gen 2, até 10 Gb/s, 7.5W) | Transfira arquivos grandes para uma unidade externa, conecte uma impressora USB ou fone de ouvido, carregue acessórios e muito mais. |
| 3 | Slot de trava de segurança | Conecte seu Dock a um cabo de trava de segurança, como o Kensington Lock, para segurança. (O bloqueio de segurança não está incluído) |
| 4 | Porta Giga Ethernet (1Gbit/s) | Para uma conexão de rede rápida e confiável, conecte seu Surface a uma rede com fio utilizando a porta Ethernet. |
| 5 | HDMI 2.1 | Conecte seu Dock a um monitor 4K externo. Observação: o Surface USB4 Dock dá suporte a (2) monitores 4k por meio das portas USB-C e HDMI. |
Fontes de alimentação
A Microsoft recomenda o seguinte modelo de fonte de alimentação para o Dock.
| Modelo do Encaixe do Surface | Modelo de fonte de alimentação | Tensão da fonte de alimentação | Passagem para o dispositivo |
|---|---|---|---|
| Encaixe USB4 do Surface | 2106 | 100W (20V 5A) | 65W |
Fontes de alimentação de terceiros
O Surface USB4 Dock é compatível com unidades de fonte de alimentação USB Power Delivery (PD) de terceiros. As unidades de fonte de alimentação que fornecem 100W fornecerão 65W ao dispositivo. O PC host deve suportar a potência recebidatage; caso contrário, a energia fornecida será limitada à potência que o computador host pode aceitar.
Compreender a tensão e a potência de saída da PSU é importante para garantir que ela forneça energia adequada para todos os dispositivos conectados. Se a energia for insuficiente ao usar o Surface USB4 Dock, algumas funcionalidades poderão ser desabilitadas ou reduzidas. Abaixo está uma tabela que mostra cenários em que o Surface USB4 Dock pode não funcionar com um dispositivo conectado ou o computador host pode não carregar.
| Tensão | Potência (Potência) | O dispositivo funciona | Computador host cobrado |
|---|---|---|---|
| 20V | > 30W | Sim | Sim |
| 15 V ou inferior | > 30W | Sim | Não |
| 20V | < 30W | Não | Não |
Compatibilidade com dispositivos Surface
Verifique seu modelo do Surface na tabela abaixo para ver quais recursos do encaixe estarão disponíveis. Se o Surface não estiver listado, ele não é compatível com este encaixe. Para obter informações sobre como encontrar seu modelo do Surface, acesse Descobrir qual modelo do Surface você tem.
Para obter informações sobre resoluções de vídeo e taxas de atualização com suporte para o dispositivo e o encaixe, consulte Resolução de vídeo externo com suporte e taxas de atualização para o Surface.
| Modelo do Surface | Taxa de transferência de dados USB-C |
|---|---|
| Surface Pro for Business (12ª edição) Surface Pro 5G para Empresas (12ª edição) Superfície Pro (11ª edição) Surface Pro 10 para Empresas Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8 |
Até 40 Gbps |
| Surface Laptop (8ª edição) Surface Laptop 5G para Empresas Surface Laptop (Edição 7) Surface Laptop 6 para Empresas Surface Laptop 5 |
Até 40 Gbps |
| Surface Laptop Studio Surface Laptop Studio 2 |
Até 40 Gbps |
| Surface Pro 12 polegadas 1ª Edição Surface Pro 9 com 5G Surface Pro 7+ Surface Pro 7 Surface Pro X |
Até 10 Gbps |
| Surface Laptop de 13 polegadas Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Até 10 Gbps |
| Surface Go 4 | Até 10 Gbps |
Configurar o Surface USB4 Dock
Depois de desempacotar seu encaixe, coloque-o onde quiser em sua mesa e deixe de fora todos os fios ou cabos necessários para alcançá-los facilmente. Agora você está pronto para configurá-lo.
Configurar seu workspace e conectar-se
- Conecte a extremidade CA do cabo de alimentação do encaixe a uma fonte de alimentação e, em seguida, conecte a outra extremidade à tomada de alimentação no encaixe.
- Se você quiser usar uma conexão de rede com fio, conecte um cabo de rede à porta Ethernet.
- Conecte os periféricos USB do computador às portas USB.
- Conecte um cabo de vídeo do monitor por meio da porta USB-C ou HDMI na parte traseira do Surface USB4 Dock.
- Conecte quaisquer acessórios USB essenciais, como pen drive, acessórios de áudio através das portas USB-A e USB-C disponíveis.
Observação
Sem alto-falantes externos, talvez você não ouça o áudio quando estiver usando o Surface. Para saber como alternar para os alto-falantes internos no Surface, acesse Solucionar Problemas do Encaixe do Surface ou da Estação de Encaixe do Surface.
Conectar o Surface ao encaixe
Depois de configurar seu espaço de trabalho, conecte o cabo do encaixe à porta USB4 em seu dispositivo host. Seu dispositivo será carregado e se conectará automaticamente aos acessórios e periféricos conectados ao Surface USB4 Dock.
Configure seu monitor
Depois de conectar o Surface e o monitor externo ao dock, você pode escolher o que exibir em cada tela. Veja como:
Vá para o ícone Iniciar
> do logotipo do Windows
> Configurações
> do sistema
.Expanda Estender área de trabalho para esta tela e escolha uma das seguintes opções:
Área de trabalho duplicada em 1 e 2. Sua tela aparece em duas telas.
Observação
Você também pode ver opções adicionais, como Duplicar área de trabalho no 1 e 3.
Estenda a área de trabalho para este monitor. A tela é distribuída em duas telas, e você pode arrastar itens entre as duas telas.
Mostrar somente em __. Sua tela aparece na tela selecionada e a outra tela está em branco.
Observação
Para saber mais sobre como configurar seu monitor, acesse Conectar o Surface a um monitor externo.
Configurar seu áudio
Depois de conectar seu Surface e dispositivos de áudio ao dock, se vários dispositivos de áudio estiverem disponíveis, você poderá escolher suas preferências de entrada e saída. Veja como:
Vá para o ícone Iniciar
> do logotipo do Windows >Configurações > do sistemaÍcone de som
.Em Saída, escolha o dispositivo de saída.
Em Entrada, escolha seu dispositivo de entrada.
Observação
Para saber mais sobre como configurar o som no Surface, acesse Acessórios de som, volume e áudio do Surface.
Obtenha as atualizações mais recentes do Surface e do Windows
Para garantir que seu Surface esteja funcionando corretamente, obtenha as atualizações mais recentes. Para obter mais informações, consulte Baixar drivers e firmware para o Surface. Ao atualizar, verifique se o Surface está conectado ao Encaixe do Surface e está recebendo energia.
Para obter mais informações sobre como atualizar o Encaixe do Surface, acesse Atualizar o Encaixe do Surface.
Onde comprar
Os Surface Docks e outros acessórios estão disponíveis para compra na Microsoft Store e em outros revendedores.
Observação
Se a Microsoft Store não estiver disponível na sua região, você também encontrará o Surface nesses revendedores.
