Diretrizes de impressão 3D para pegas de caneta com a Surface Slim Pen

Estas instruções explicam como imprimir os pegas adaptáveis da caneta numa impressora FDM. FDM é um método de impressão 3D amplamente utilizado que derrete filamentos termoplásticos e o coloca camada por camada para construir um objeto. As marcas comuns de impressoras FDM incluem Bambu Lab, Creality 3D, Prusa e FlashForge. Transfira o tipo de ficheiro 3MF para este método.

Recomendações materiais

  • PLA (ácido poliláctico)
  • ABS (acrilonitrilo butadieno estireno)
  • PETG (poli(tereftalato de polietilenoglicol modificado)
  • Nylon

Configuração da impressora

Existem 3 peças por pega e 1 parte por tampa, conforme mostrado na imagem abaixo:

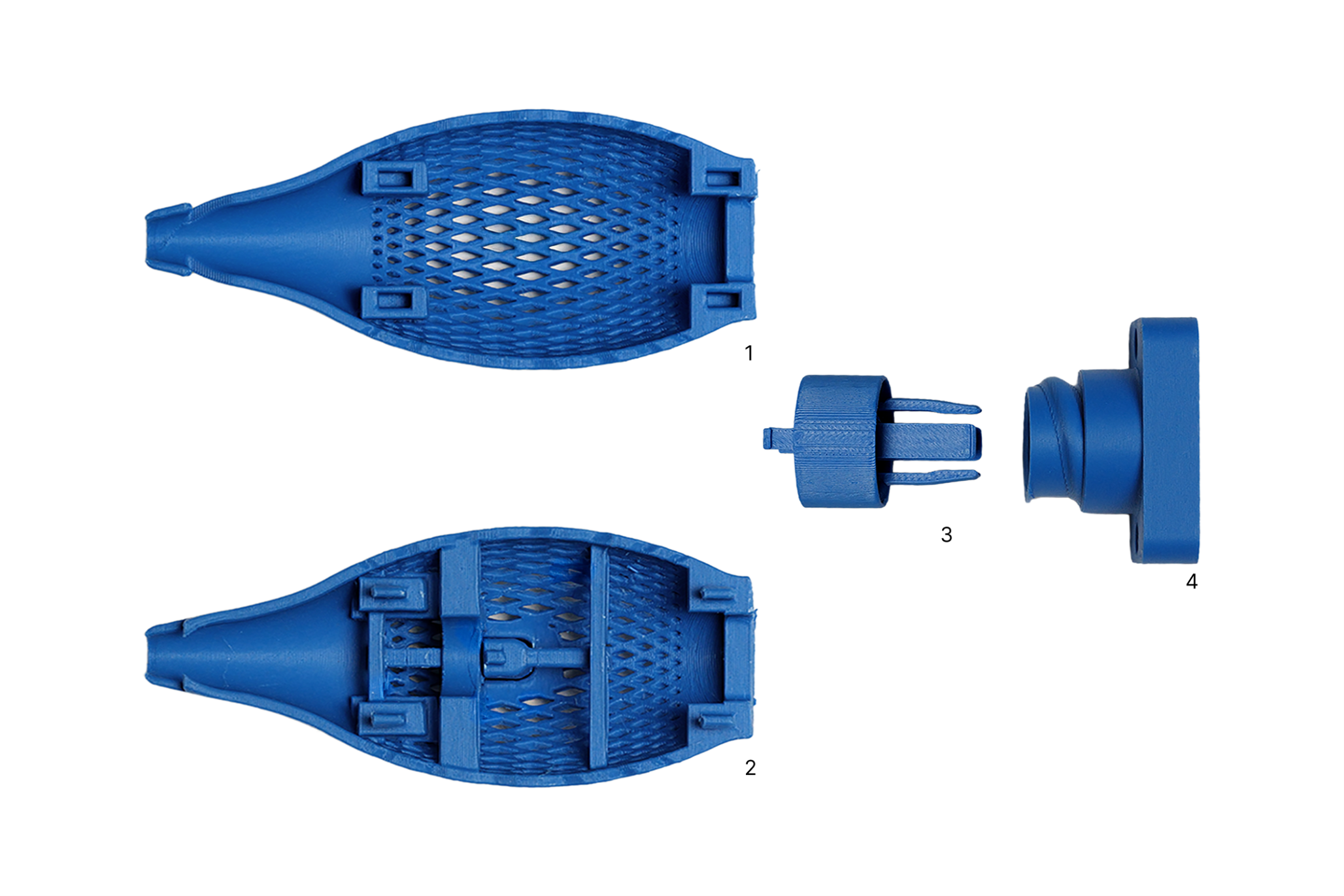

Peças impressas de montagem da pega da Surface Slim Pen com etiquetas 1, 2, 3 e 4.

  • Parte 1 = Aderência traseira
  • Parte 2 = Punho Frontal
  • Parte 3 = Topper

Detalhes da impressora:

  • Tamanho do bico: 0.4mm
  • Altura da camada: 0.2mm

Definições de impressão:

  • Laços de parede: 2
  • Camadas superiores da casca: 5
  • Camadas inferiores da casca: 5
  • Preenchimento: 15% Grelha
  • Tipo de suporte: árvore
  • Ângulo do limiar: 30

Orientação por peça:

Se estiver a transferir o ficheiro 3MF, pode ignorar este passo porque já tem a orientação de impressão correta configurada.

  • Aderência traseira: vertical, invertida, com inclinação de 30 graus para trás
  • Aderência dianteira: vertical, invertida, com inclinação de 30 graus para trás
  • Parte superior: Horizontal, pela tangente
  • Parte superior: vertical, invertida

Eis um exemplo do esquema final:

Nota

Os ficheiros 3MF incluem uma 2ª parte superior como extra. Esta imagem também mostra 2 maiúsculas, e os arquivos de boné estão disponíveis como um download de peça separado.

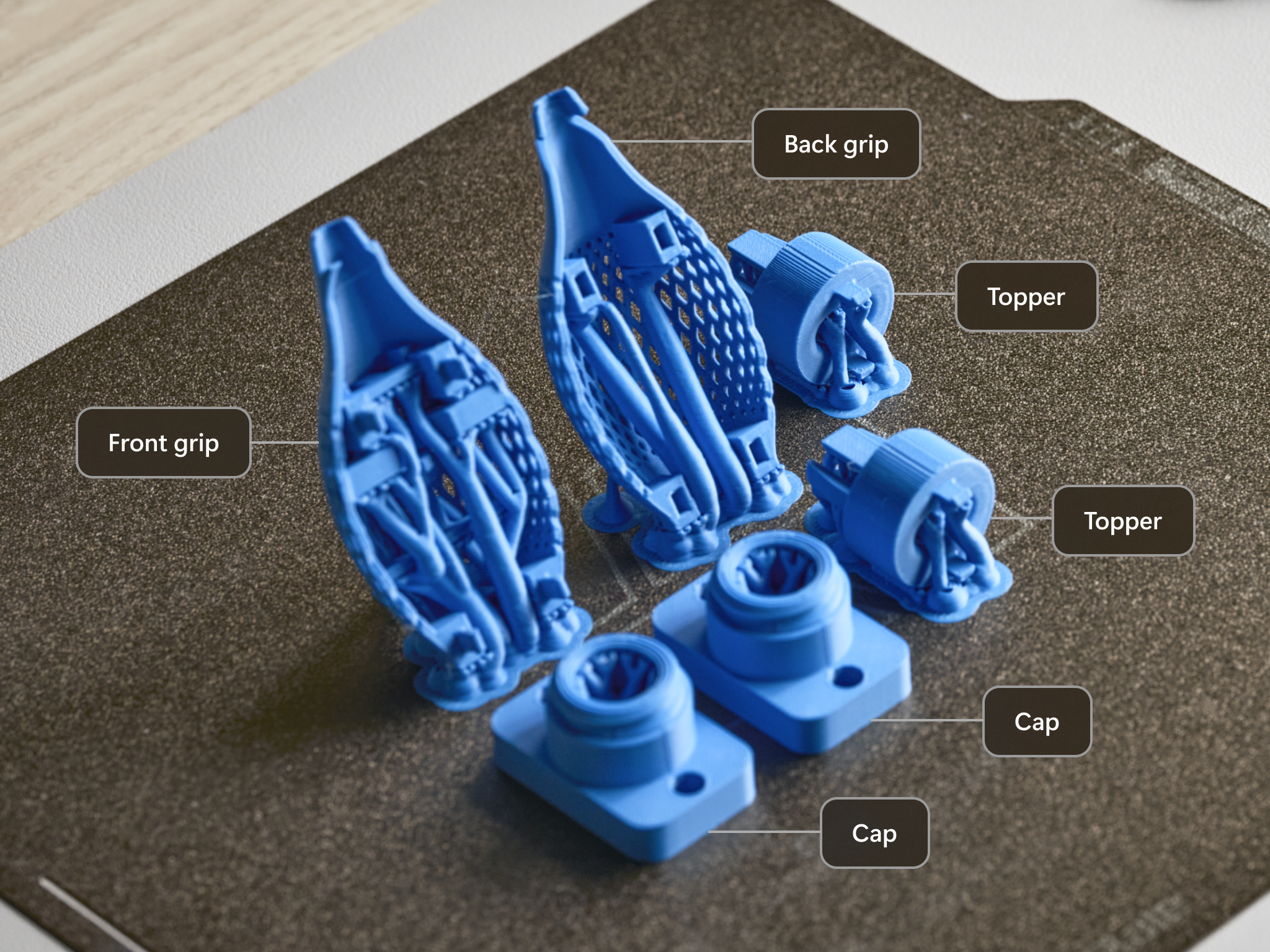

Peças e tampas impressas da pega da Surface Slim Pen etiquetadas com a pega frontal, a pega traseira, a parte superior e a parte superior.

Remover material de suporte

Após a impressão, retire as peças da mesa de impressão. Poderá necessitar de uma ferramenta de raspagem.

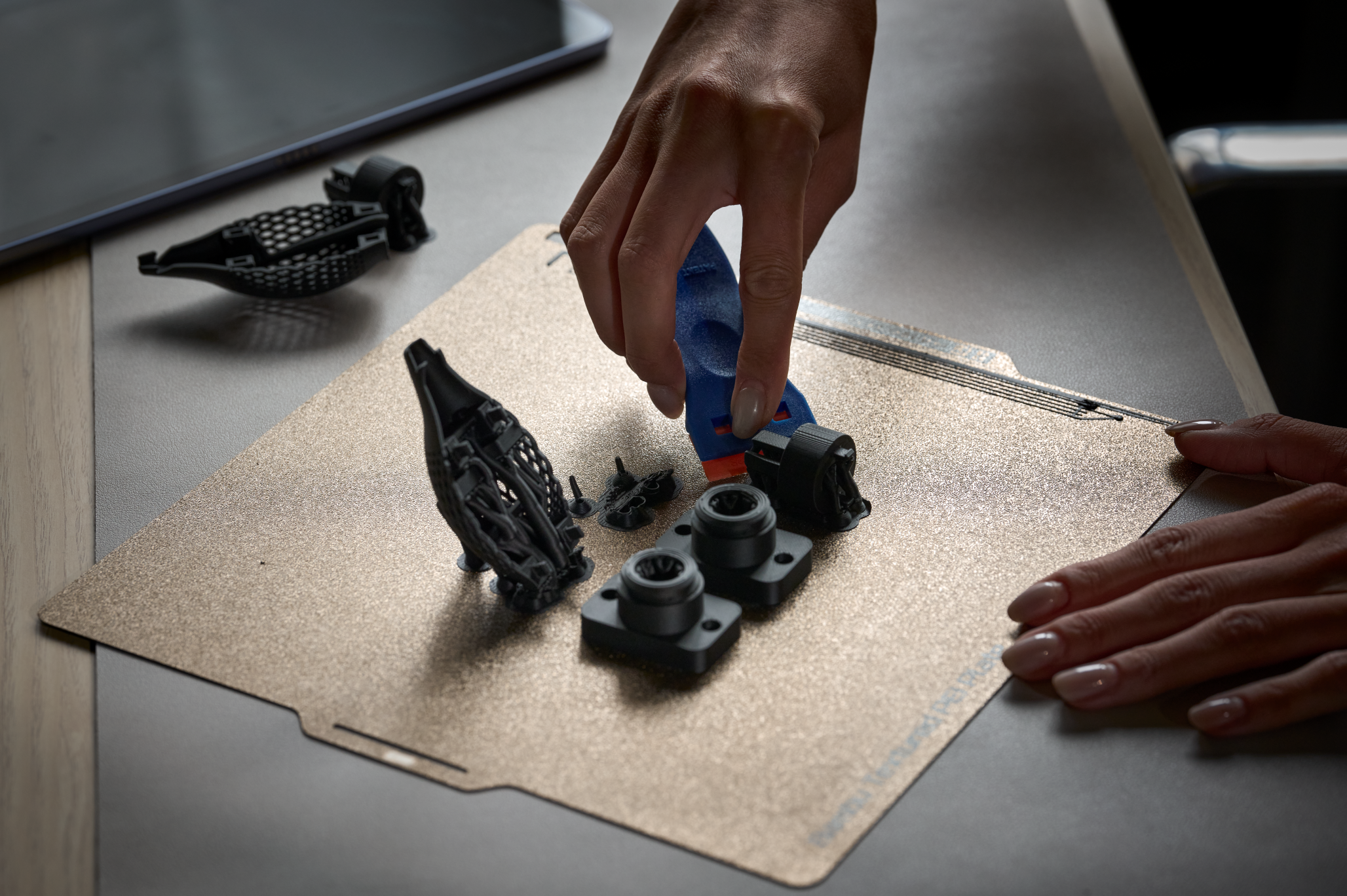

Uma mão remove as peças impressas da pega da Surface Slim Pen da mesa de impressão.

Quando retirar as impressões, retire o material de suporte em todas as peças antes de montar. Você precisa de pinças ou alicates de nariz de agulha para esta tarefa.

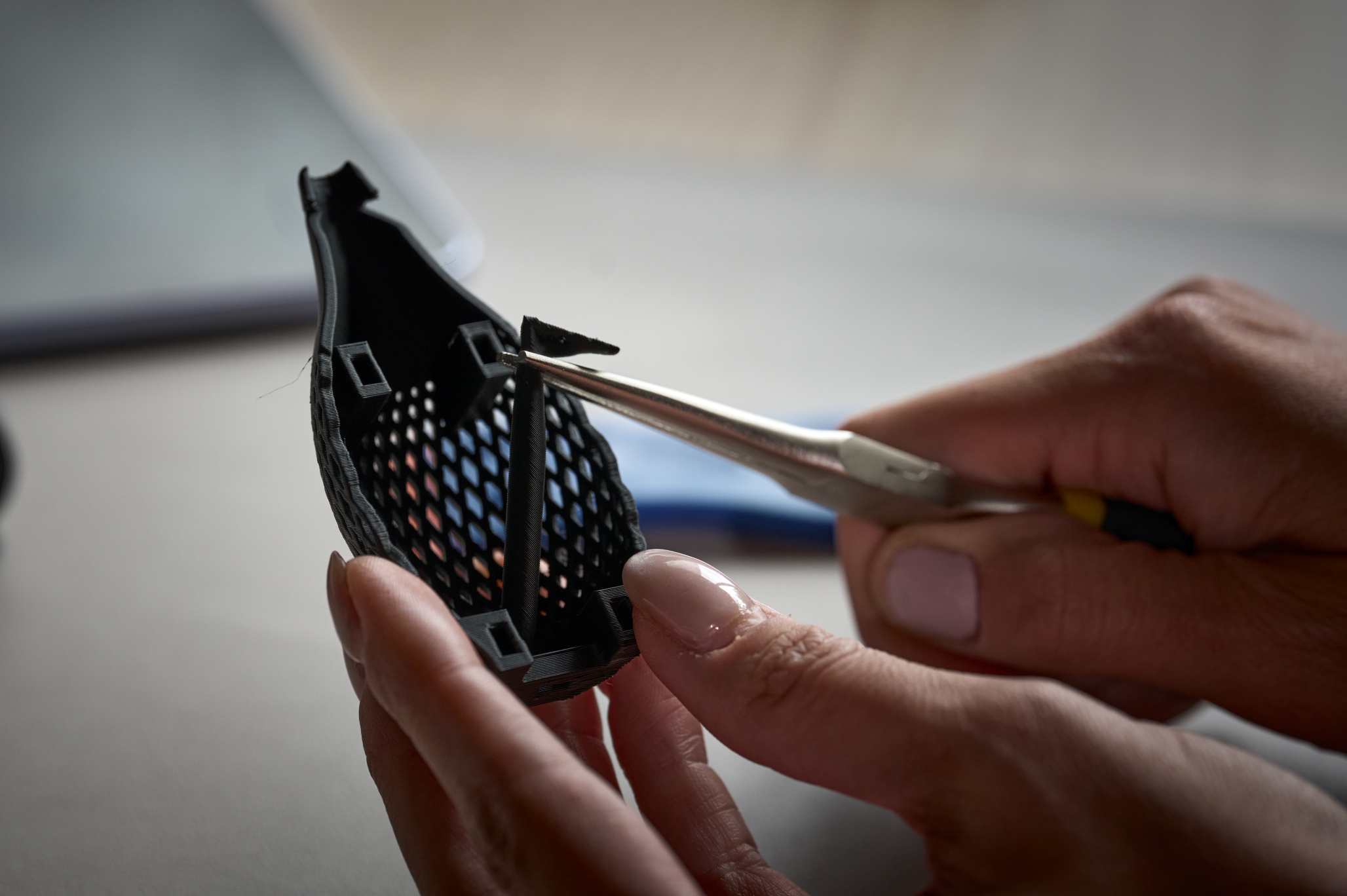

As pinças são utilizadas para remover o material de suporte de uma peça impressa da pega da Surface Slim Pen.

A parte 2 tem suportes mais complexos e várias pequenas características que requerem cuidados. Não remova os quatro pequenos postes ou os feixes em forma de H ao redor do botão.

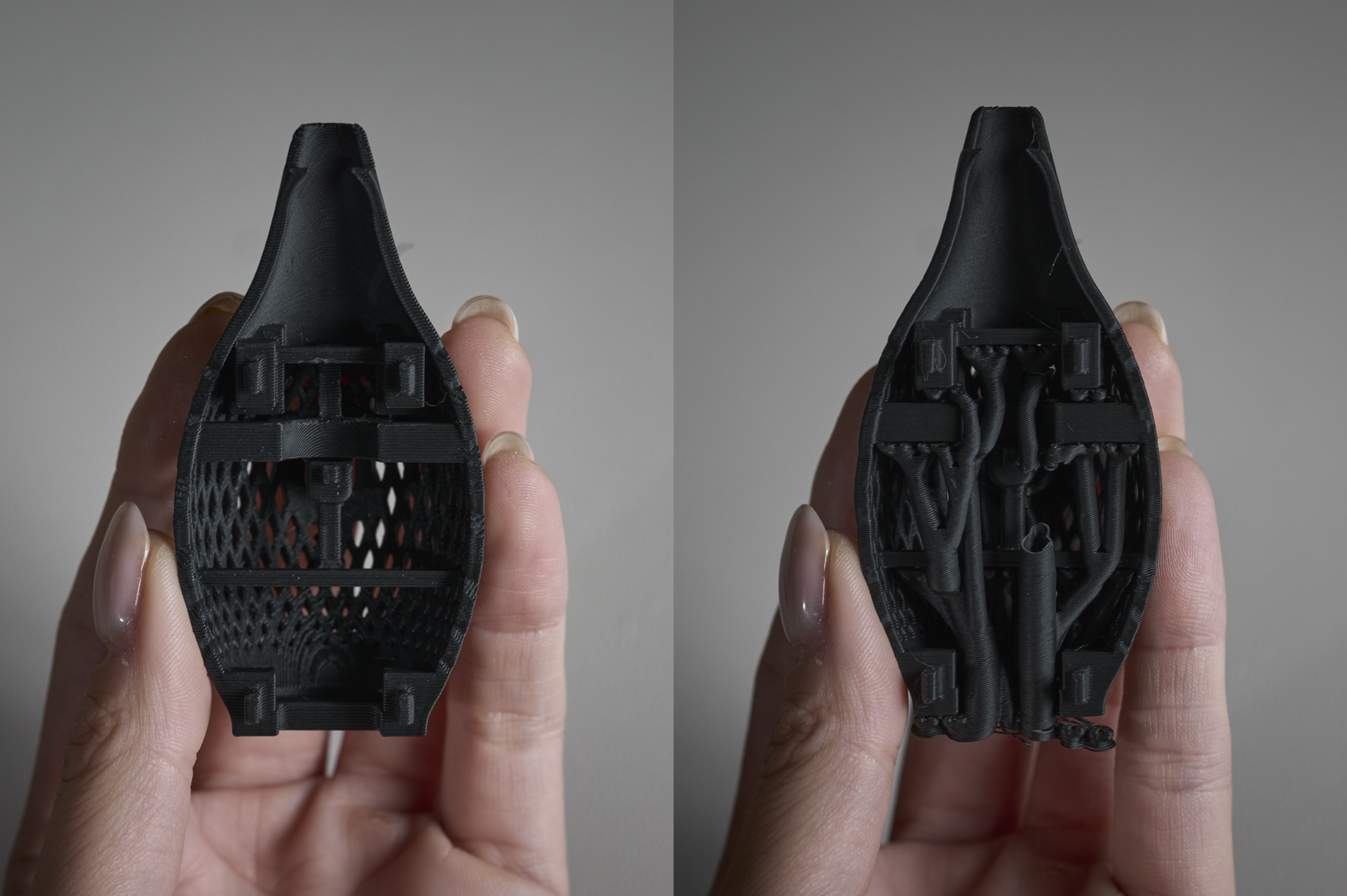

Duas vistas de uma parte impressa da pega da Surface Slim Pen que mostra as estruturas de suporte e pequenas funcionalidades.

Assemblagem

Tire as partes 1 e 2, alinhe os quatro encaixes e ranhuras e prima as partes em conjunto.

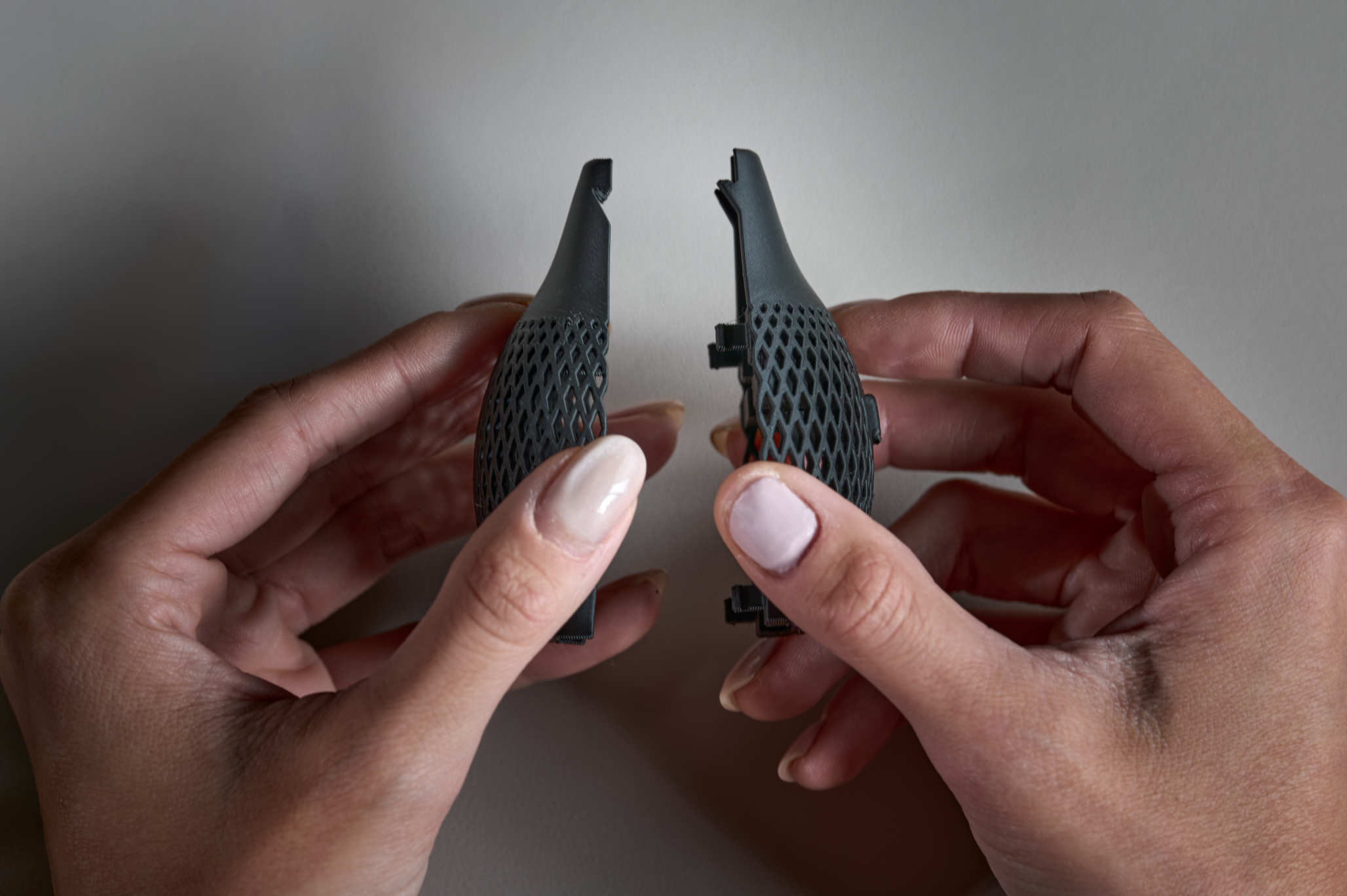

Duas metades de uma pega da Surface Slim Pen impressa são mantidas uma virada para a outra para fins de alinhamento.

Tire a parte 3, alinhe os encaixes com as ranhuras nas partes 1 e 2 e prima-os em conjunto.

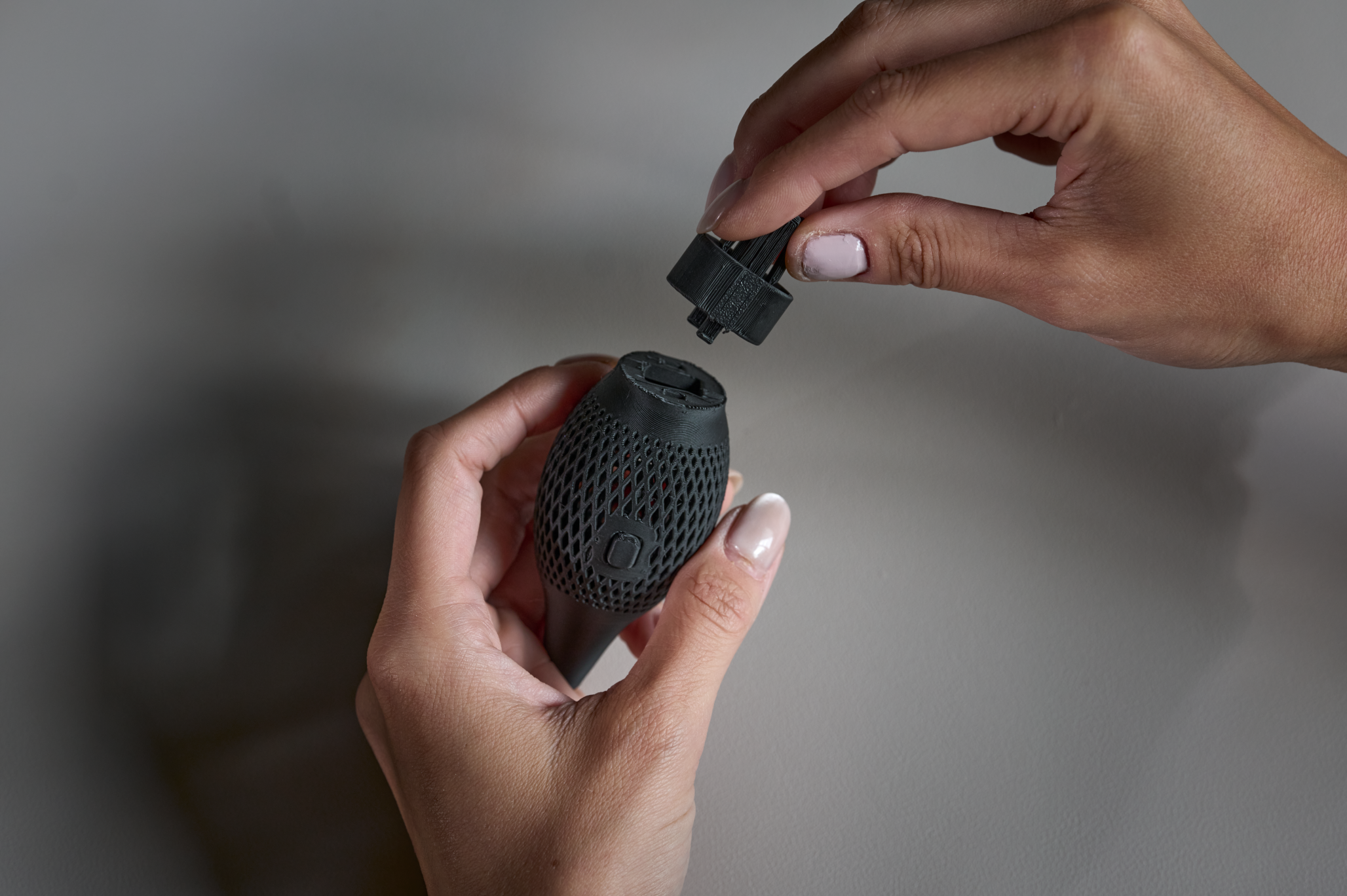

Uma tampa é colocada sobre a parte 3, a parte superior, da pega da Surface Slim Pen.

Imprima a tampa. Coloque a parte superior à parte 3.

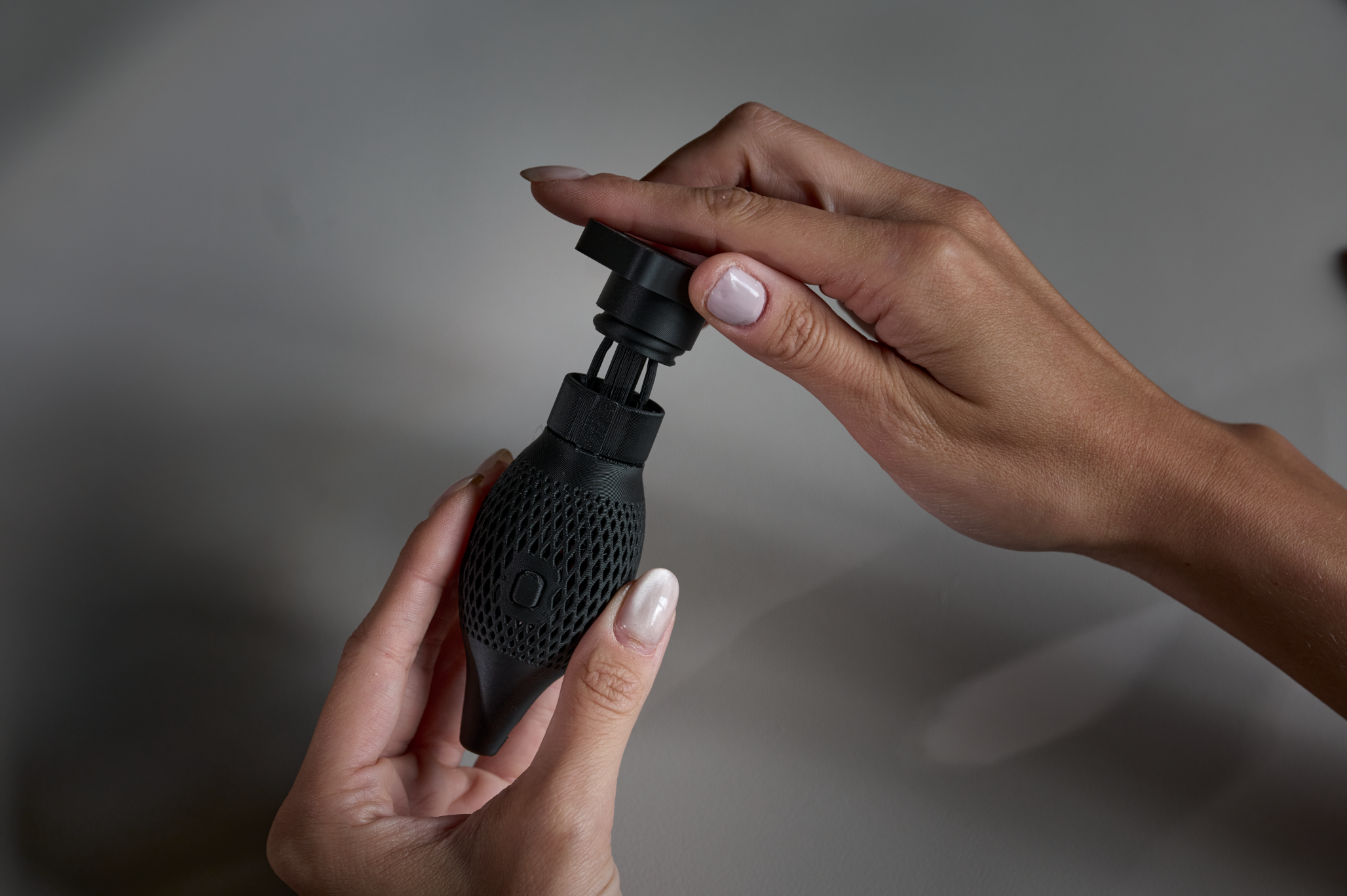

Uma mão torce a parte superior da caneta no sentido contrário ao dos ponteiros do relógio para a soltar.

Rode 180 graus no sentido dos ponteiros do relógio (metade de uma rotação) para apertar. Em seguida, gire no sentido contrário ao dos ponteiros do relógio para que uma rotação se afrouxe. A tampa deve agora permanecer cativa na parte superior.

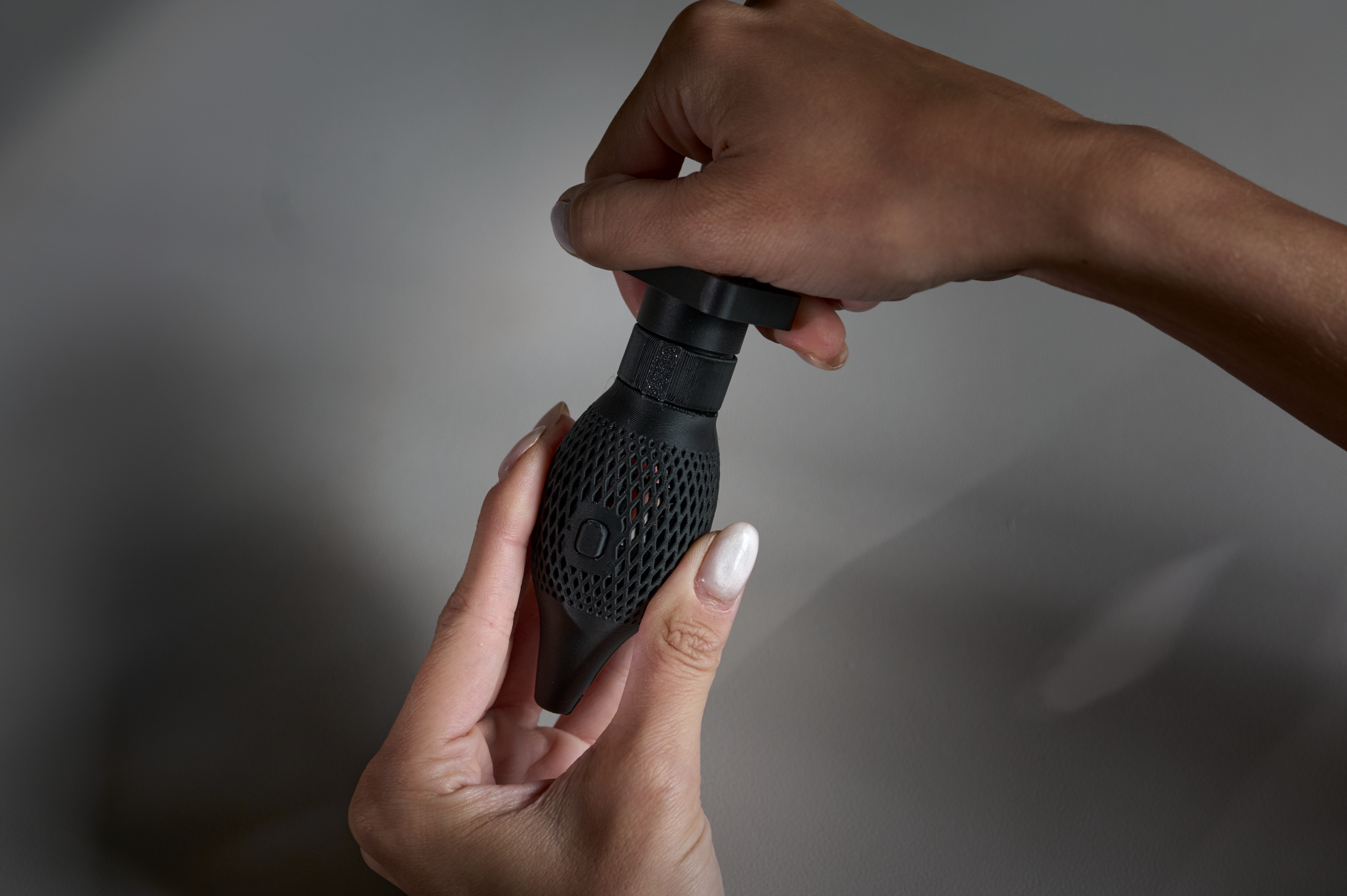

Uma mão roda a parte superior da caneta no sentido dos ponteiros do relógio para apertá-la.

Obtenha a Surface Slim Pen e faça-a deslizar para a pega com a parte superior da caneta num estado solto. Certifique-se de que os botões estão no mesmo lado.

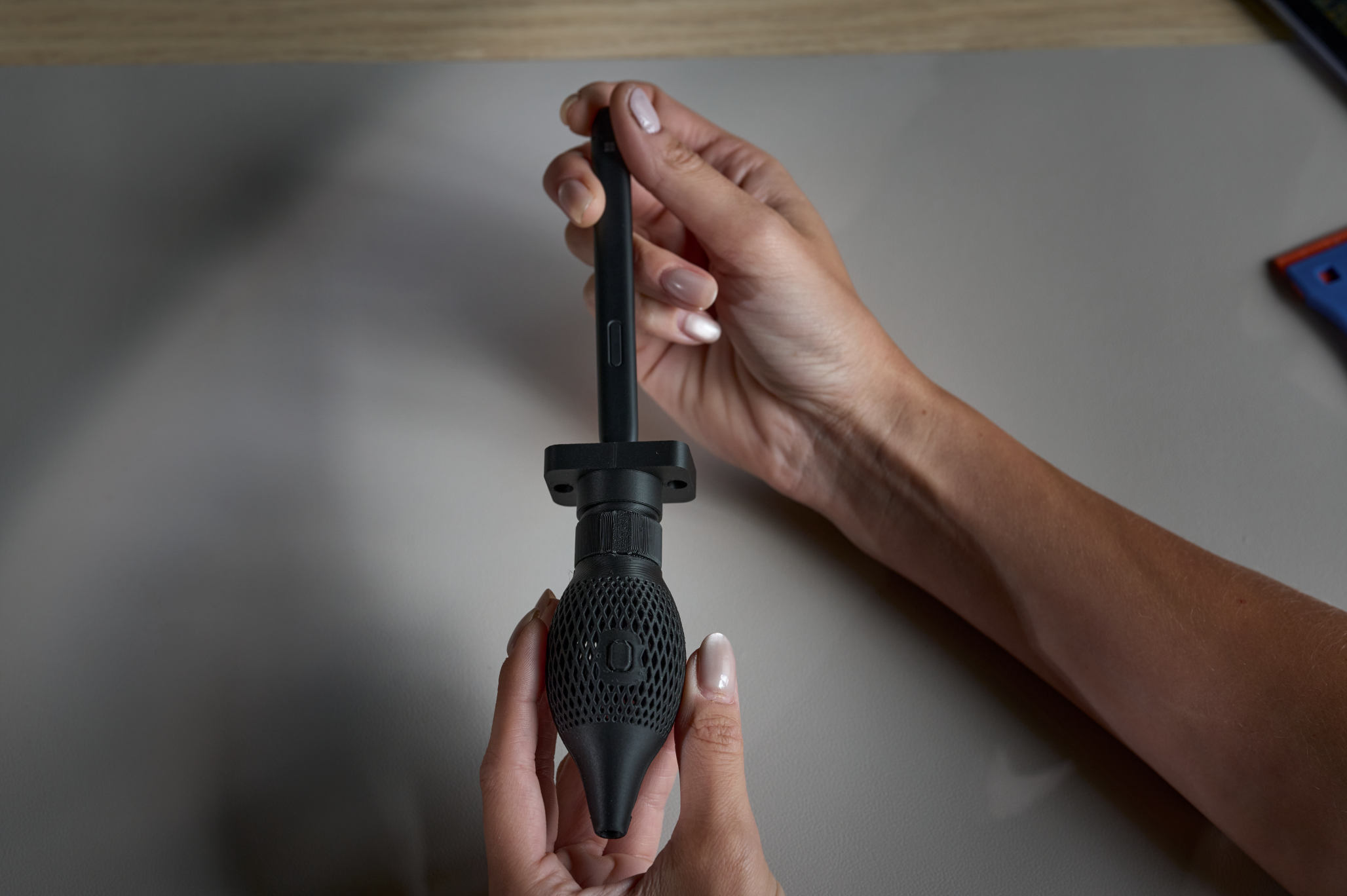

A Surface Slim Pen é deslizada para a pega com a parte superior da caneta solta.

Rode a parte superior da caneta no sentido dos ponteiros do relógio para apertar a pega da caneta.

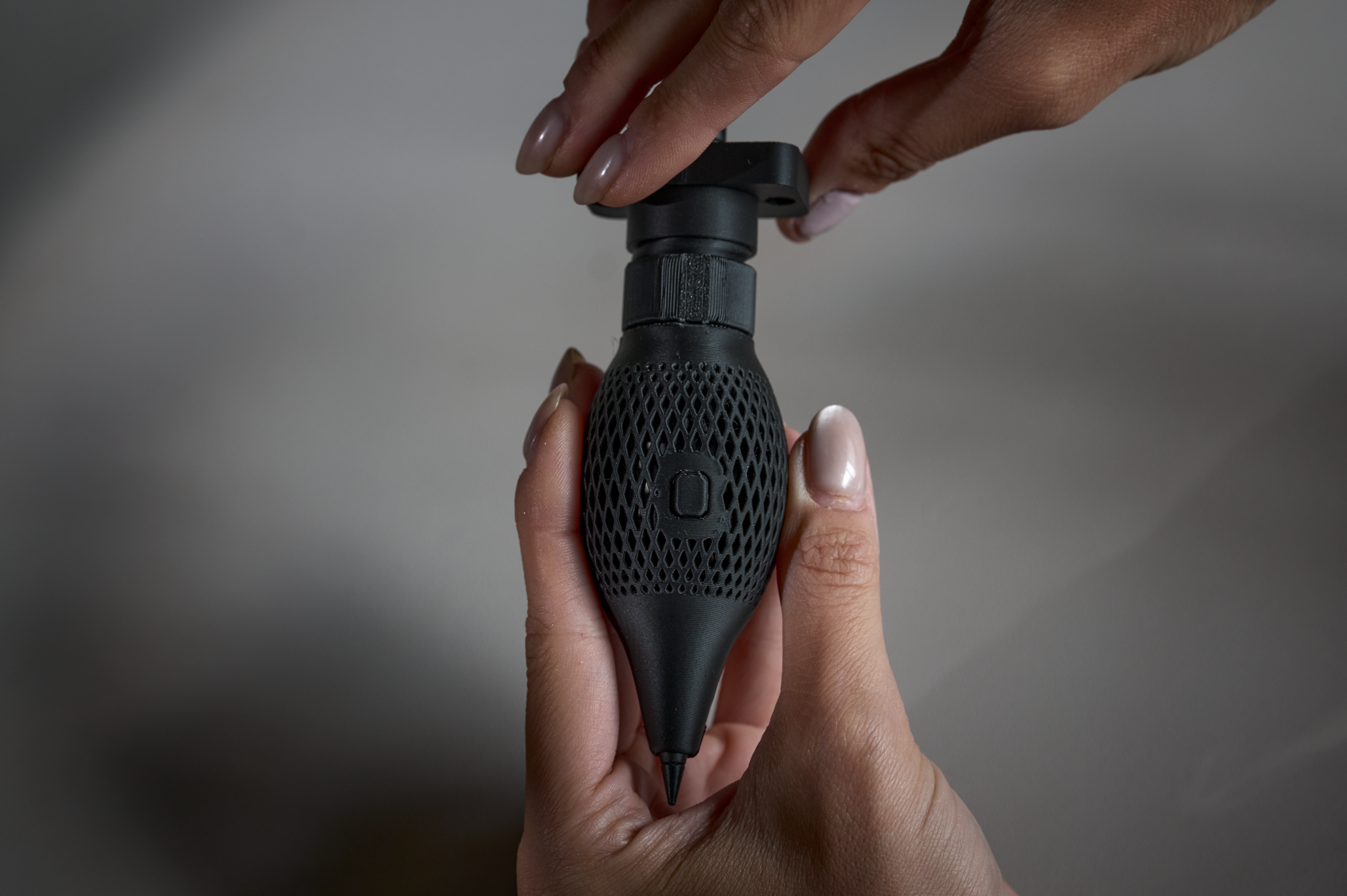

Uma mão roda a parte superior da caneta no sentido dos ponteiros do relógio para apertar a pega da Surface Slim Pen.

Nota

As partes superiores da caneta foram concebidas de forma a poder torcê-las com uma mão utilizando a extremidade da mesa.

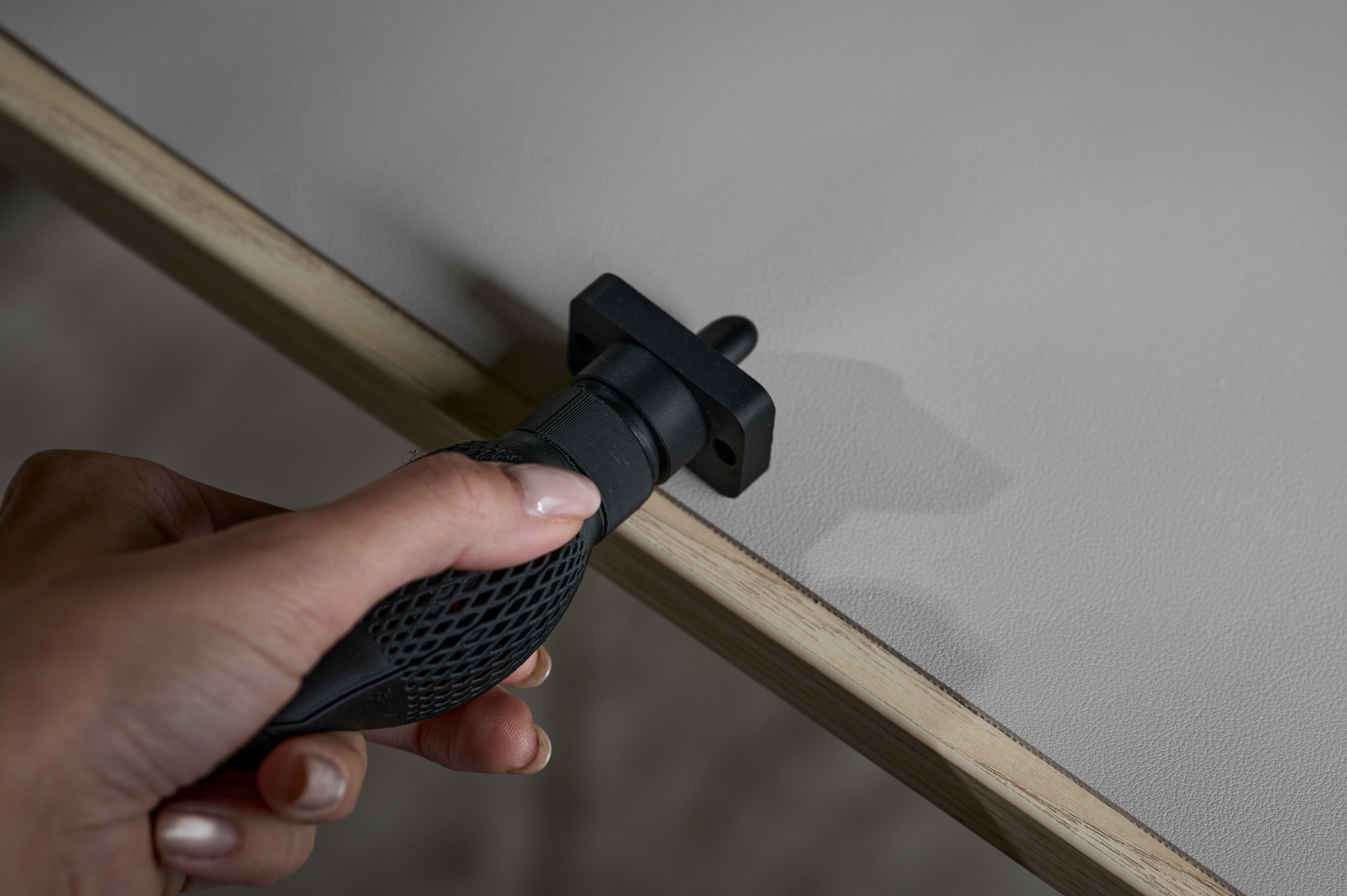

Uma mão usa a borda de uma mesa para girar a tampa com uma mão.

A caneta está agora segura no punho. Para remover a caneta, rode a parte superior no sentido contrário ao dos ponteiros do relógio e puxe ou agite a caneta.

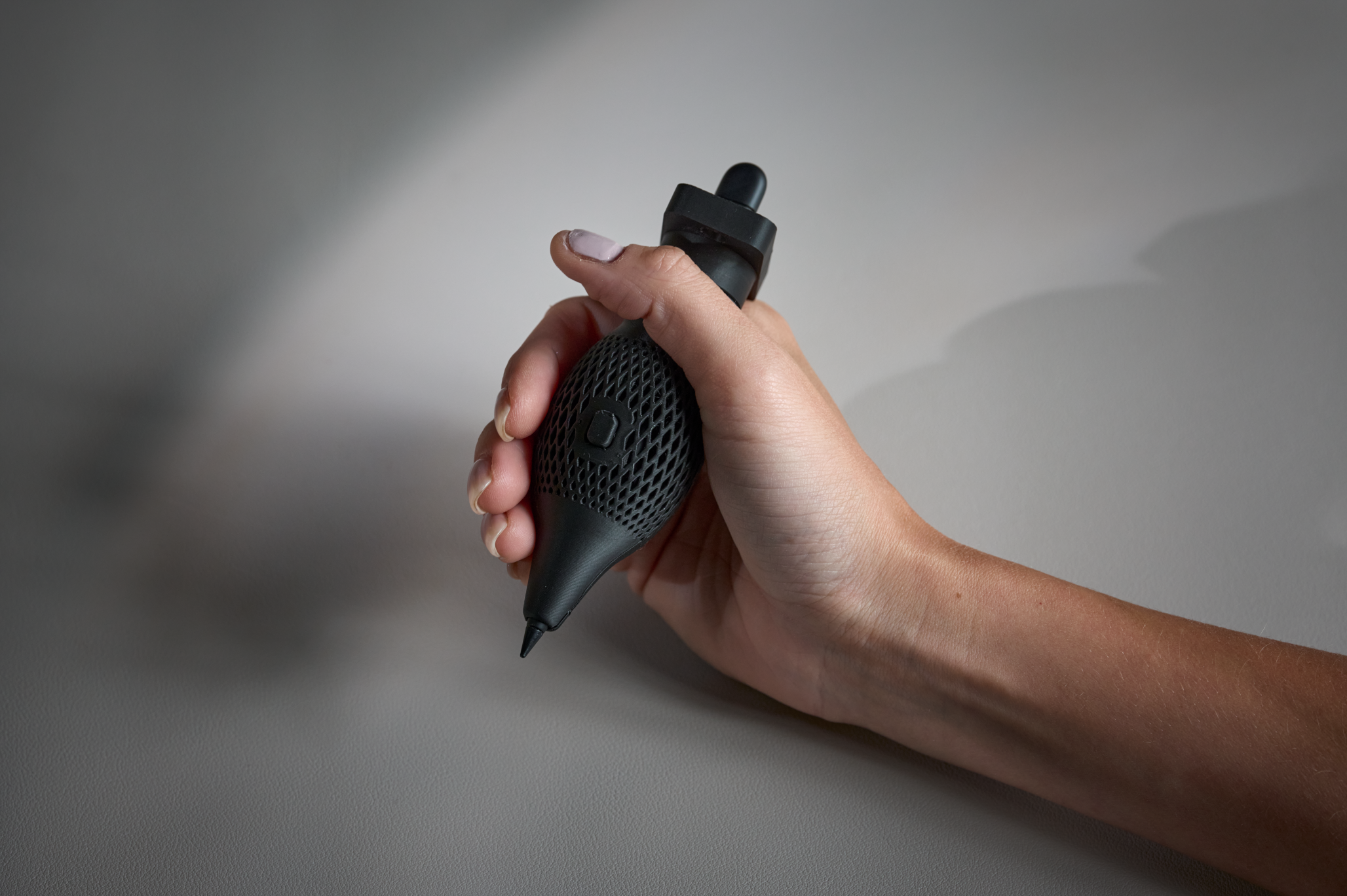

A Surface Slim Pen está encaixada na pega impressa.

Declaração de exoneração de responsabilidade: Não prima o botão quando a caneta não estiver na pega.
