Dok USB4 pre Surface, ktorý sa pripája cez USB-C/USB 4 môžete použiť na pripojenie zariadenia Surface k monitorom, ethernetovému pripojeniu, externým reproduktorom a ďalšiemu potrebnému príslušenstvu. Taktiež nabíja vaše zariadenie Surface prechodom energie až 65 W.
K dispozícii na nákup v Microsoft Store a u iných predajcov.

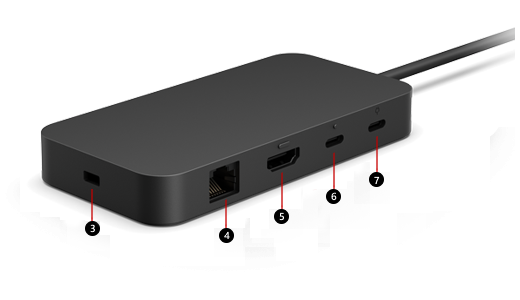

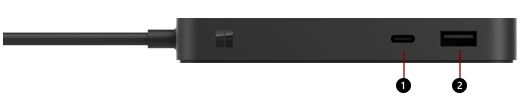

Oboznámenie sa s dokom USB4 pre Surface
Poznámka
Ak neviete, ktorý dok máte, prejdite na tému Identifikácia zariadenia Surface Dock a funkcií.
| 1 & 6 | Porty USB-C (USB4, povolené zobrazenie videa, podporuje nabíjanie, prenos dát až 40 Gb/s, 7,5 W) | Pripojte príslušenstvo USB-C k portom 1 a 6 – či už pripájate externý monitor s rozlíšením 4K alebo si užívajte rýchlosť prenosu dát až 40 Gbit/s pre rýchlejší prenos súborov a obrázkov. Poznámka: Surface USB4 Dock podporuje externé dva monitory 4K cez porty USB-C a HDMI a jeden 8K monitor cez port USB-C. |
|---|---|---|
| 7 | Port USB-C (len JZN) | Port 7 je určený len na vstupné napájanie. Súčasťou balenia je 100 W napájací zdroj USB-C. |
| 2 | Porty USB-A (USB 3.2 Gen 2, až 10 Gb/s, 7,5 W) | Prenos veľkých súborov na externú jednotku, pripojenie USB tlačiarne alebo náhlavnej súpravy, nabíjanie príslušenstva a ďalšie možnosti. |
| 3 | Slot pre bezpečnostný zámok | Z dôvodu zabezpečenia pripojte dok ku káblu bezpečnostného zámku, ako je napríklad zámok Kensington. (Bezpečnostný zámok nie je súčasťou) |
| 4 | Port Giga Ethernet (1 Gbit/s) | Ak chcete získať spoľahlivé a rýchle sieťové pripojenie, prepojte svoj Surface s káblovou sieťou cez port siete Ethernet. |
| 5 | HDMI 2.1 | Pripojte dok k externému monitoru s rozlíšením 4K. Poznámka: Surface USB4 Dock podporuje (2) monitory s rozlíšením 4K cez porty USB-C a HDMI. |
Napájacie zdroje
Spoločnosť Microsoft odporúča pre dok nasledujúci model zdroja napájania.
| Surface Dock Model | Model zdroja napájania | Napätie zdroja napájania | Prechod do zariadenia |
|---|---|---|---|
| Surface USB4 Dock | 2106 | 100 W (20 V 5 A) | 65W |
Napájacie zdroje tretích strán
Dok USB4 zariadenia Surface je kompatibilné s jednotkami napájacích zdrojov USB (PD) tretích strán. Napájacie zdroje, ktoré poskytujú 100 W, dodajú do zariadenia 65 W. Hostiteľský počítač musí podporovať prijatý výkon. V opačnom prípade bude poskytované napájanie obmedzené na watt, ktorý hostiteľský počítač dokáže prijať.
Pochopenie výstupného napätia a výkonu JZN je dôležité na zabezpečenie dostatočného napájania pre všetky pripojené zariadenia. Ak pri používaní doku Surface USB4 nie je dostatok energie, niektoré funkcie môžu byť zakázané alebo obmedzené. Nižšie je uvedená tabuľka znázorňujúca scenáre, keď dok Surface USB4 nemusí fungovať s pripojeným zariadením alebo sa môže stať, že hostiteľský počítač sa nenabije.
| Napätie | Wattage (Výkon) | Zariadenie funguje | Hostiteľský počítač je účtovaný poplatok |
|---|---|---|---|
| 20V | > 30 W | Áno | Áno |
| 15 V alebo menej | > 30 W | Áno | Nie |
| 20V | < 30 W | Nie | Nie |
Kompatibilita so zariadeniami Surface
Skontrolujte model zariadenia Surface v tabuľke nižšie a zistite, ktoré funkcie doku budú k dispozícii. Ak tam váš Surface nie je uvedený, nie je kompatibilný s týmto dokom. Informácie o tom, ako nájsť model zariadenia Surface, nájdete v téme Zistite, ktorý model zariadenia Surface máte.
Informácie o podporovaných rozlíšeniach videa a frekvenciách obnovovania pre zariadenie a dok nájdete v téme Podporované rozlíšenia a frekvencie obnovovania externého displeja pre Surface.
| Model zariadenia Surface | Prenosová rýchlosť údajov USB-C |
|---|---|
| Surface Pro for Business (12. vydanie) Surface Pro 5G for Business (12. vydanie) Surface Pro (11. vydanie) Surface Pro 10 for Business Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8 |
Max. 40 Gbit/s |
| Surface Laptop (8. vydanie) Surface Laptop 5G for Business Surface Laptop (vydanie 7) Surface Laptop 6 for Business Surface Laptop 5 |
Max. 40 Gbit/s |
| Surface Laptop Studio Surface Laptop Studio 2 |
Max. 40 Gbit/s |
| Surface Pro 12-palcový 1. vydanie Surface Pro 9 s 5G Surface Pro 7+ Surface Pro 7 Surface Pro X |
Max. 10 Gbit/s |
| Surface Laptop 13-palcový Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Max. 10 Gbit/s |
| Surface Go 4 | Max. 10 Gbit/s |
Nastavenie zariadenia Surface USB4 Dock
Po rozbalení doku ho dajte na požadované miesto na stole tak, aby ste mali jednoduchý prístup ku všetkým potrebným šnúram alebo káblom. Teraz môžete začať s jeho nastavovaním.
Nastavenie pracovného priestoru a zapojenie do elektriny
- Príslušný koniec sieťovej šnúry doku zapojte do zdroja napájania a druhý koniec zapojte do napájacieho konektora v doku.
- Ak chcete použiť káblové sieťové pripojenie, pripojte sieťový kábel k portu siete Ethernet.
- Pripojte periférne USB zariadenia počítača k portom USB.
- Pripojte videokábel z monitora cez port USB-C alebo HDMI na zadnej strane doku USB4 zariadenia Surface.
- Pripojte všetko základné USB príslušenstvo, ako je USB kľúč, zvukové príslušenstvo cez dostupné porty USB-A a USB-C.
Poznámka
Bez externých reproduktorov nemusíte pri používaní zariadenia Surface počuť žiadny zvuk. Ak chcete zistiť, ako prepnúť na vstavané reproduktory zariadenia Surface, pozrite si tému Riešenie problémov so zariadením Surface Dock alebo Surface Dock.
Pripojenie zariadenia Surface k doku
Po nastavení pracovného priestoru pripojte kábel z doku k portu USB4 na hostiteľskom zariadení. Vaše zariadenie sa bude nabíjať a automaticky sa pripojiť k príslušenstvu a periférnym zariadeniam pripojeným k doku Surface USB4.
Nastavenie monitora
Po pripojení zariadenia Surface a externého monitora k doku môžete vybrať, čo sa má zobraziť na každej obrazovke. Postup:
Ikona Prejsť na
>
> nastavení
> systému
.Rozbaľte položku Rozšíriť pracovnú plochu na túto obrazovku a vyberte jednu z nasledujúcich možností:
Duplikovanie pracovnej plochy na miestach 1 a 2. Obrazovka sa zobrazí na dvoch obrazovkách.
Poznámka
Môžu sa zobraziť aj ďalšie možnosti, ako napríklad Duplikovať pracovnú plochu na 1 a 3.
Rozšíriť pracovnú plochu na túto obrazovku. Obrazovka sa roztiahne cez dve obrazovky a môžete presúvať položky medzi dvomi obrazovkami.
Zobraziť pracovnú plochu iba na _. Obrazovka sa zobrazí na vybratej obrazovke a druhá obrazovka je prázdna.
Poznámka
Ďalšie informácie o nastavení monitora nájdete v téme Pripojenie zariadenia Surface k externému displeju.
Nastavenie zvuku
Keď pripojíte Surface a zvukové zariadenia k doku, v prípade, že sú k dispozícii viaceré zvukové zariadenia, môžete si vybrať preferencie vstupu a výstupu. Postup:
Ikona Prejsť na
> Windows > nastavení > systémuIkona zvuku
.V časti Výstup vyberte výstupné zariadenie.
V časti Vstup vyberte vstupné zariadenie.
Poznámka
Ďalšie informácie o nastavení zvuku v zariadení Surface nájdete v téme Zvuk, hlasitosť a zvukové príslušenstvo pre Surface.
Získajte najnovšie aktualizácie pre Windows a Surface.
Ak chcete skontrolovať, či Surface funguje správne, stiahnite si najnovšie aktualizácie. Ďalšie informácie nájdete v téme Stiahnutie ovládačov a firmvéru pre Surface. Pri aktualizácii skontrolujte, či je váš Surface pripojený k zariadeniu Surface Dock a je napájaný.
Ďalšie informácie o aktualizácii zariadenia Surface Dock nájdete v téme Aktualizácia zariadenia Surface Dock.
Kde kúpiť
Doky pre Surface a ďalšie príslušenstvo sú k dispozícii na nákup v Microsoft Store a u iných predajcov.
Poznámka
Ak Microsoft Store nie je k dispozícii vo vašej oblasti, zariadenie Surface nájdete aj u týchto predajcov.
