ใช้แท่นเชื่อมต่อ Surface USB4

ใช้แท่นเชื่อมต่อ Surface USB4 ที่เชื่อมต่อผ่าน USB-C/USB 4 เพื่อเชื่อมต่อ Surface ของคุณกับจอภาพแบบเต็มขนาด การเชื่อมต่ออีเทอร์เน็ต ลําโพงภายนอก และอุปกรณ์เสริมที่จําเป็นอื่นๆ นอกจากนี้ยังชาร์จอุปกรณ์ Surface ของคุณด้วยการส่งกําลังไฟสูงสุด 65W

พร้อมให้ซื้อจาก Microsoft Store และร้านค้าปลีกอื่นๆ

• แท่นเชื่อมต่อ Surface USB4
• แท่นเชื่อมต่อ Surface USB4 สําหรับธุรกิจ

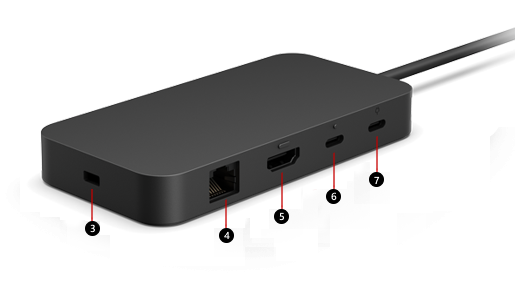

ทําความรู้จักกับแท่นเชื่อมต่อ Surface USB4 ของคุณ

1 & 6	พอร์ต USB-C (USB4, เปิดใช้งานจอแสดงผลวิดีโอ, รองรับการชาร์จ, การถ่ายโอนข้อมูลสูงสุด 40Gb/s, 7.5W)	เชื่อมต่ออุปกรณ์เสริม USB-C กับพอร์ต 1 และ 6 ไม่ว่าจะเป็นการเชื่อมต่อจอภาพภายนอก 4K หรือเพลิดเพลินกับความเร็วในการถ่ายโอนข้อมูลสูงสุด 40 Gbps เพื่อการถ่ายโอนไฟล์และรูปภาพที่รวดเร็วยิ่งขึ้น หมายเหตุ: แท่นเชื่อมต่อ Surface USB4 รองรับจอภาพ 4k คู่ภายนอกผ่านพอร์ต USB-C และ HDMI และจอภาพ 8K เดี่ยวผ่านพอร์ต USB-C
7	พอร์ต USB-C (PSU เท่านั้น)	พอร์ต 7 ใช้สําหรับกําลังไฟฟ้าเข้าเท่านั้น มีแหล่งจ่ายไฟ USB-C ในกล่อง 100W
2	พอร์ต USB-A (USB 3.2 Gen 2, สูงสุด 10 Gb/s, 7.5W)	ถ่ายโอนไฟล์ขนาดใหญ่ไปยังไดรฟ์ภายนอก เสียบเครื่องพิมพ์หรือชุดหูฟัง USB ชาร์จอุปกรณ์เสริมต่างๆ และอีกมากมาย
3	ช่องล็อกความปลอดภัย	ต่อแท่นเชื่อมต่อของคุณเข้ากับสายล็อกความปลอดภัย เช่น Kensington Lock เพื่อความปลอดภัย (ไม่รวมล็อกความปลอดภัย)
4	พอร์ต Giga Ethernet (1Gbit/s)	เพื่อการเชื่อมต่อเครือข่ายที่เชื่อถือได้และรวดเร็ว ให้เชื่อมโยง Surface เข้ากับเครือข่ายแบบผ่านสายโดยใช้พอร์ตอีเธอร์เน็ต
5	HDMI 2.1	เชื่อมต่อแท่นเชื่อมต่อของคุณกับจอภาพ 4k ภายนอก หมายเหตุ: แท่นเชื่อมต่อ Surface USB4 รองรับจอภาพ 4k (2) จอผ่านพอร์ต USB-C และ HDMI

แหล่งจ่ายไฟ

Microsoft ขอแนะนํารุ่นแหล่งจ่ายไฟต่อไปนี้สําหรับแท่นเชื่อมต่อ

รุ่น Surface Dock	รุ่นของพาวเวอร์ซัพพลาย	แหล่งจ่ายไฟ voltage	การส่งผ่านไปยังอุปกรณ์
แท่นเชื่อมต่อ Surface USB4	2106	100W (20V 5A)	65 วัตต์

แหล่งจ่ายไฟของบริษัทอื่น

แท่นเชื่อมต่อ Surface USB4 เข้ากันได้กับหน่วยจ่ายไฟ USB Power Delivery (PD) ของบริษัทอื่น หน่วยจ่ายไฟที่ให้กําลังไฟ 100W จะจ่ายกําลังไฟ 65W ไปยังอุปกรณ์ พีซีโฮสต์ต้องรองรับวัตต์ที่ได้รับ มิฉะนั้น กําลังไฟที่ให้มาจะถูกจํากัดไว้ที่วัตต์ที่โฮสต์พีซีสามารถยอมรับได้

การทําความเข้าใจแรงเคลื่อนไฟฟ้า tage และกําลังไฟขาออกของ PSU ของคุณเป็นสิ่งสําคัญเพื่อให้แน่ใจว่ามีการจ่ายไฟที่เพียงพอสําหรับอุปกรณ์ที่เชื่อมต่อทั้งหมด หากพลังงานไม่เพียงพอเมื่อใช้แท่นเชื่อมต่อ Surface USB4 ฟังก์ชันการทํางานบางอย่างอาจถูกปิดใช้งานหรือลดลง ด้านล่างนี้คือตารางที่แสดงสถานการณ์ที่แท่นเชื่อมต่อ Surface USB4 อาจไม่ทํางานกับอุปกรณ์ที่เชื่อมต่ออยู่ หรือพีซีโฮสต์อาจไม่สามารถชาร์จได้

แรงดันไฟฟ้า	วัตต์ (กําลังไฟ)	อุปกรณ์ทํางาน	โฮสต์พีซีที่ชาร์จแล้ว
20 โวลต์	> 30 วัตต์	ใช่	ใช่
15V หรือต่ํากว่า	> 30 วัตต์	ใช่	ไม่
20 โวลต์	< 30 วัตต์	ไม่	ไม่

ความเข้ากันได้กับอุปกรณ์ Surface

ตรวจสอบรุ่น Surface ของคุณในตารางด้านล่างเพื่อดูว่าฟีเจอร์ของแท่นเชื่อมต่อใดที่พร้อมใช้งาน ถ้า Surface ของคุณไม่อยู่ในรายการ แสดงว่าไม่สามารถเข้ากันได้กับแท่นเชื่อมต่อนี้ สําหรับข้อมูลเกี่ยวกับวิธีการค้นหารุ่น Surface ของคุณ ให้ไปที่ ค้นหารุ่นของ Surface ที่คุณมี

สําหรับข้อมูลเกี่ยวกับความละเอียดวิดีโอและอัตราการฟื้นฟูที่สนับสนุนสําหรับอุปกรณ์และแท่นเชื่อมต่อ โปรดดูความละเอียดของจอแสดงผลภายนอกและอัตราการฟื้นฟูที่รองรับสําหรับ Surface

รุ่นของ Surface	อัตราการถ่ายโอนข้อมูล USB-C
Surface Pro สําหรับธุรกิจ (รุ่นที่ 12) Surface Pro 5G สําหรับธุรกิจ (รุ่นที่ 12) Surface Pro (รุ่นที่ 11) Surface Pro 10 สำหรับธุรกิจ Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8	สูงสุดถึง 40 Gbps
Surface Laptop (รุ่นที่ 8) Surface Laptop 5G สำหรับธุรกิจ Surface Laptop (รุ่น 7) Surface Laptop 6 สําหรับธุรกิจ Surface Laptop 5	สูงสุดถึง 40 Gbps
Surface Laptop Studio Surface Laptop Studio 2	สูงสุดถึง 40 Gbps
Surface Pro ขนาด 12 นิ้ว รุ่นที่ 1 Surface Pro 9 ที่มี 5G Surface Pro 7+ Surface Pro 7 Surface Pro X	สูงสุดถึง 10 Gbps
Surface Laptop ขนาด 13 นิ้ว Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go	สูงสุดถึง 10 Gbps
Surface Go 4	สูงสุดถึง 10 Gbps

ตั้งค่าแท่นเชื่อมต่อ Surface USB4 ของคุณ

เมื่อคุณแกะกล่องแท่นเชื่อมต่อแล้ว วางแท่นเชื่อมต่อในตำแหน่งที่คุณต้องการบนโต๊ะ และวางสายไฟหรือสายเคเบิลที่จำเป็นไว้ตรงที่ที่คุณเข้าถึงได้อย่างง่ายดาย ตอนนี้ คุณพร้อมที่จะติดตั้ง

จัดเตรียมพื้นที่ทำงานของคุณ และเสียบปลั๊ก

1. เสียบปลายด้าน AC ของสายไฟแท่นเชื่อมต่อเข้ากับแหล่งจ่ายไฟ จากนั้นเสียบปลายอีกด้านเข้ากับแจ็คไฟฟ้าบนแท่นเชื่อมต่อ
2. หากคุณต้องการใช้การเชื่อมต่อเครือข่ายแบบใช้สาย ให้เชื่อมต่อสายเคเบิลเครือข่ายเข้ากับพอร์ตอีเธอร์เน็ต
3. เสียบอุปกรณ์ต่อพ่วงคอมพิวเตอร์ USB ของคุณกับพอร์ต USB
4. เชื่อมต่อสายเคเบิลวิดีโอจากจอภาพของคุณผ่านพอร์ต USB-C หรือ HDMI ที่ด้านหลังของแท่นเชื่อมต่อ Surface USB4
5. เชื่อมต่ออุปกรณ์เสริม USB ที่จําเป็น เช่น แฟลชไดรฟ์ อุปกรณ์เสริมระบบเสียงผ่านพอร์ต USB-A และ USB-C ที่พร้อมใช้งาน

เชื่อมต่อ Surface กับแท่นเชื่อมต่อของคุณ

หลังจากที่คุณติดตั้งพื้นที่ทํางานของคุณแล้ว ให้เชื่อมต่อสายเคเบิลจากแท่นเชื่อมต่อเข้ากับพอร์ต USB4 บนอุปกรณ์โฮสต์ของคุณ  อุปกรณ์ของคุณจะชาร์จและเชื่อมต่อกับอุปกรณ์เสริมและอุปกรณ์ต่อพ่วงที่เชื่อมต่อกับแท่นเชื่อมต่อ Surface USB4 โดยอัตโนมัติ

ตั้งค่าจอภาพของคุณ

หลังจากเชื่อมต่อ Surface และจอภาพภายนอกของคุณเข้ากับแท่นเชื่อมต่อ คุณสามารถเลือกสิ่งที่ต้องการแสดงในแต่ละหน้าจอได้ Here’s how:

1. ไปที่ไอคอน เริ่ม>โลโก้ >>

   เปิดการตั้งค่าจอแสดงผล

2. ขยาย เดสก์ท็อปไปยังจอแสดงผลนี้ แล้วเลือกหนึ่งในตัวเลือกต่อไปนี้:

   • ทําซ้ําเดสก์ท็อปบน 1 และ 2 หน้าจอของคุณปรากฏขึ้นบนสองหน้าจอ

     หมายเหตุ

     คุณอาจเห็นตัวเลือกเพิ่มเติมเช่นกัน เช่น ทําซ้ําเดสก์ท็อปบน 1 และ 3

   • ขยายเดสก์ท็อปไปยังจอแสดงผลนี้ หน้าจอของคุณจะกระจายไปยังสองหน้าจอ และคุณสามารถลากรายการระหว่างสองหน้าจอ

   • แสดงเฉพาะบน __ หน้าจอของคุณปรากฏบนหน้าจอที่เลือก และหน้าจออื่นจะว่างเปล่า

ตั้งค่าเสียงของคุณ

หลังจากที่คุณได้เชื่อมต่อ Surface และอุปกรณ์เสียงของคุณเข้ากับแท่นเชื่อมต่อ หากมีอุปกรณ์เสียงหลายเครื่องพร้อมใช้งาน คุณสามารถเลือกการกําหนดลักษณะการป้อนข้อมูลและการแสดงผลได้ Here’s how:

1. ไปที่ไอคอน เริ่ม>โลโก้ Windows >>

   เปิดการตั้งค่าเสียง

2. ภายใต้ เอาท์พุท ให้เลือกอุปกรณ์เอาท์พุทของคุณ

3. ภายใต้ อินพุท ให้เลือกอุปกรณ์อินพุทของคุณ

โหลดการอัปเดต Surface และ Windows ล่าสุด

เพื่อให้แน่ใจว่า Surface ทำงานได้อย่างถูกต้อง โปรดโหลดการอัปเดตล่าสุด สําหรับข้อมูลเพิ่มเติม โปรดดู ดาวน์โหลดโปรแกรมควบคุมและเฟิร์มแวร์สําหรับ Surface เมื่อทําการอัปเดต โปรดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อ Surface กับแท่นเชื่อมต่อ Surface และเสียบไฟอยู่

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการอัปเดตแท่นเชื่อมต่อ Surface ของคุณ ให้ไปที่ อัปเดตแท่นเชื่อมต่อ Surface ของคุณ

หาซื้อได้ที่ไหน

แท่นเชื่อมต่อ Surface และอุปกรณ์เสริมอื่นๆ มีให้ซื้อจาก Microsoft Store และร้านค้าปลีกอื่นๆ
