Šiose instrukcijose paaiškinama, kaip spausdinti adaptyviąsias liestuko rankenas FDM spausdintuvu. FDM yra plačiai naudojamas 3D spausdinimo metodas, kuris išlydo termoplastinį siūlą ir kloja jį sluoksnis po sluoksnio, kad būtų sukurtas objektas. Įprasti FDM spausdintuvų prekės ženklai yra "Bambu Lab", "Creality 3D", "Prusa" ir "FlashForge". Atsisiųskite šio metodo 3MF failo tipą.
Medžiagų rekomendacijos
- PLA (polipieno rūgštis)
- ABS (akrilnitrilo butadieno stirenas)
- PETG (modifikuotas polietileno tereftalatglikolis)
- Nailonas
Spausdintuvo nustatymas

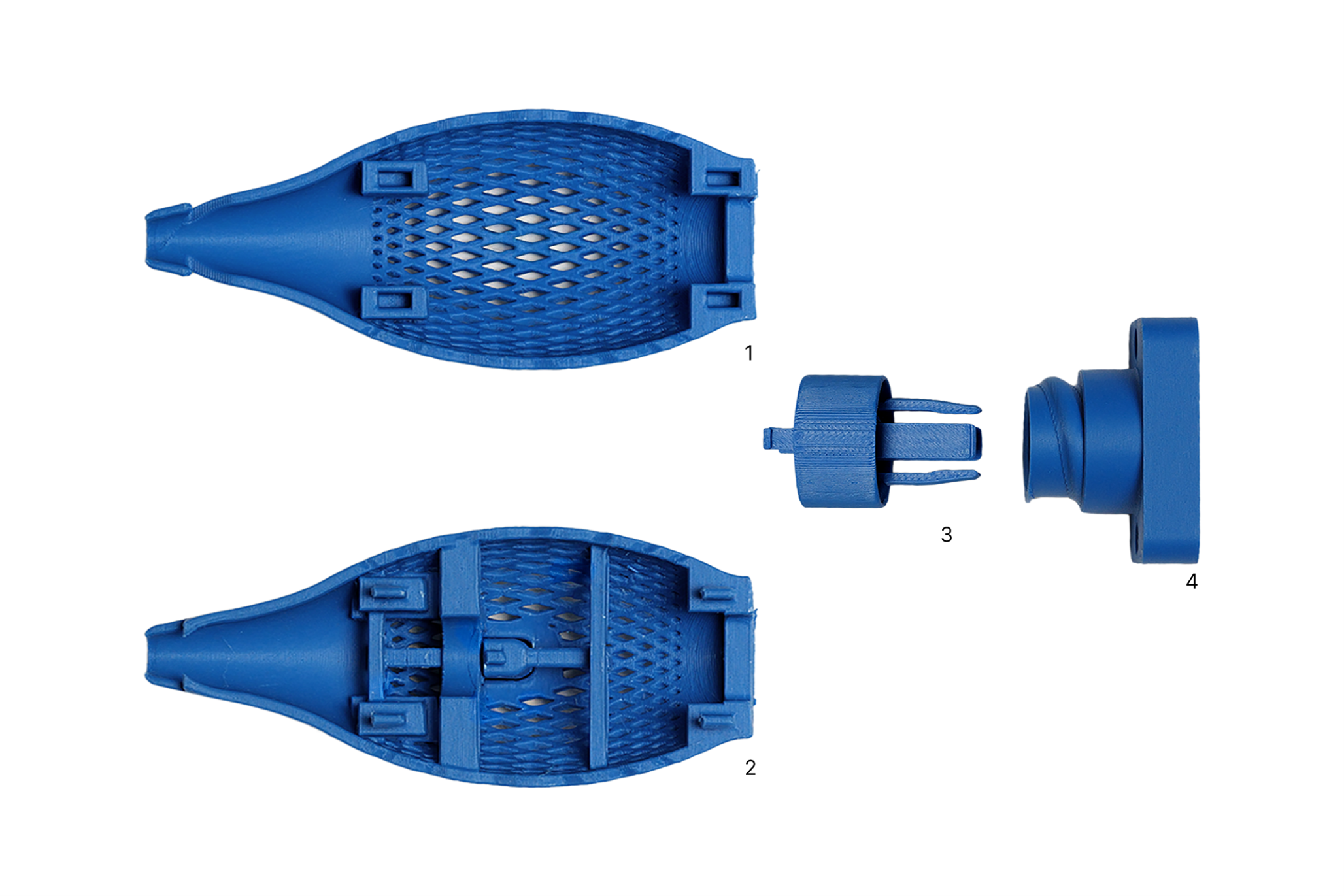

Rankenoje yra 3 dalys ir 1 dalis dangtelyje, kaip parodyta paveikslėlyje žemiau:
- 1 dalis = Nugaros rankena
- 2 dalis = priekinė rankena
- 3 dalis = Topper
Išsami spausdintuvo informacija:
- Purkštuko dydis: 0,4 mm
- Sluoksnio aukštis: 0,2 mm
Spausdinimo parametrai:
- Sienų kilpos: 2
- Viršutiniai apvalkalo sluoksniai: 5
- Apatiniai apvalkalo sluoksniai: 5
- Užpildas: 15 % tinklelis
- Palaikymo tipas: medis
- Slenksčio kampas: 30
Orientacija kiekvienoje dalyje:
Jei siunčiatės 3MF failą, galite praleisti šį veiksmą, nes jame jau nustatyta teisinga spausdinimo padėtis.
- Nugaros rankena: Vertikali, aukštyn kojom, su 30 laipsnių pakreipimu atgal
- Priekinė rankena: vertikali, apversta, su 30 laipsnių pakreipimu atgal
- Viršutinis sluoksnis: horizontalus, ant tangento
- Kepurė: vertikali, apversta

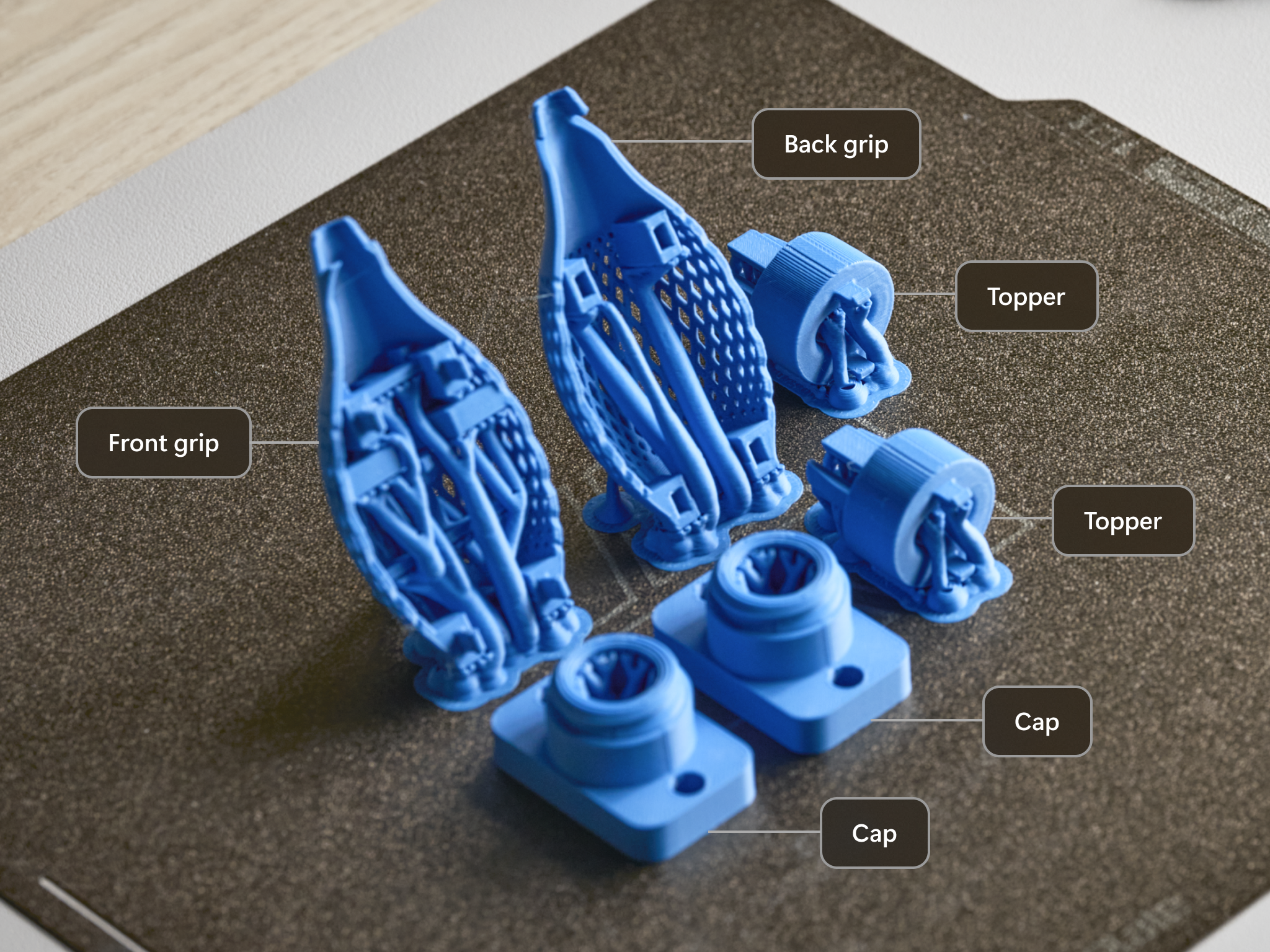

Štai galutinio išdėstymo pavyzdys:
Pastaba
3MF failai apima 2 topper kaip priedas. Šiame paveikslėlyje taip pat rodomi 2 caps, o dangtelių failus galima atsisiųsti atskirai.
Pagalbinės medžiagos pašalinimas

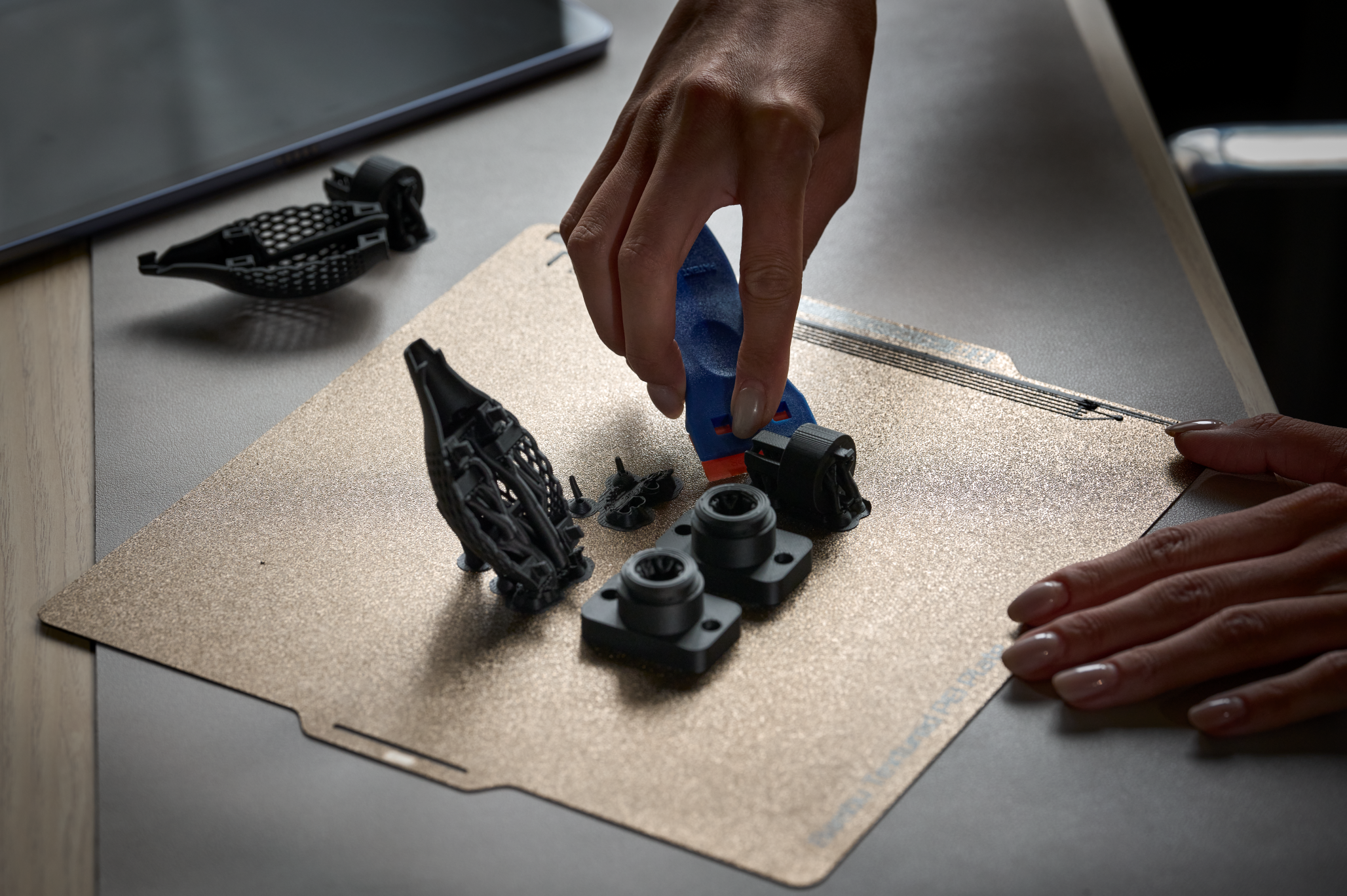

Po spausdinimo išimkite dalis iš spausdinimo pagrindo. Jums gali prireikti grandymo įrankio.

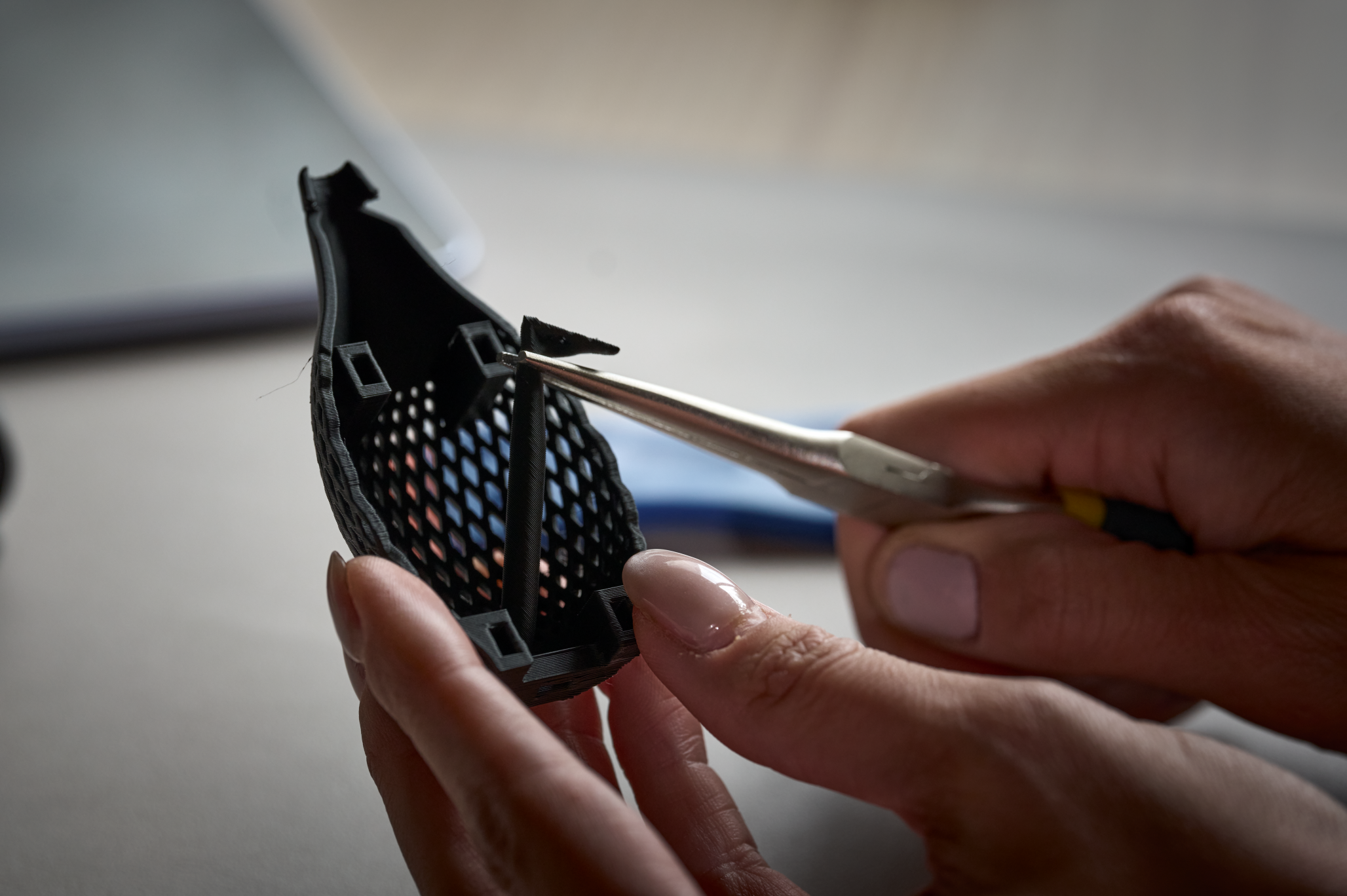

Nuimdami atspaudus, prieš surinkdami išimkite atraminę medžiagą iš visų dalių. Šiai užduočiai atlikti jums reikia pinceto arba adatų-nosies replių.

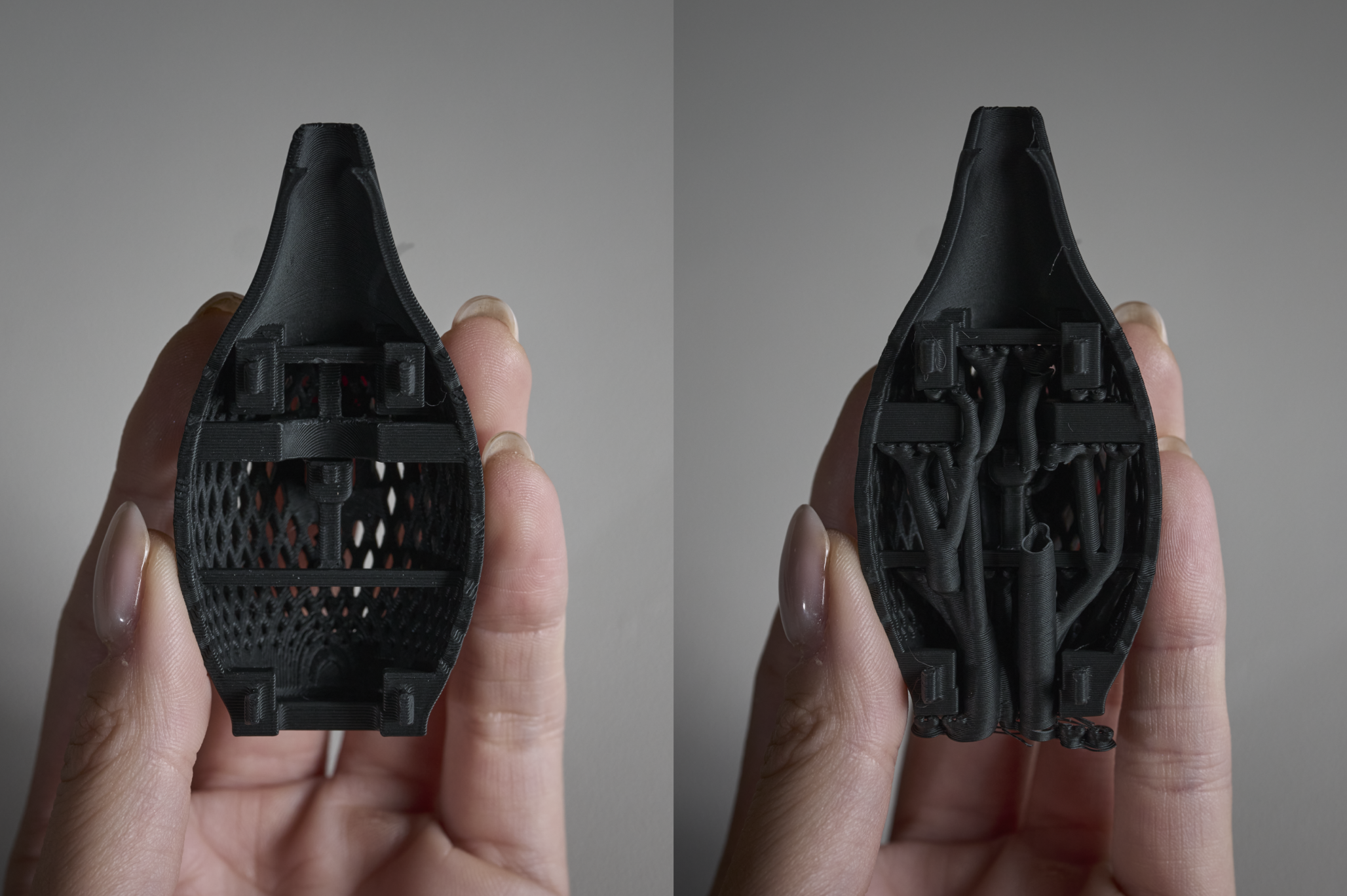

2 dalis turi sudėtingesnes atramas ir keletą mažų funkcijų, kurias reikia prižiūrėti. Nenuimkite keturių mažų stulpų ar H formos sijų aplink mygtuką.
Rinkinys

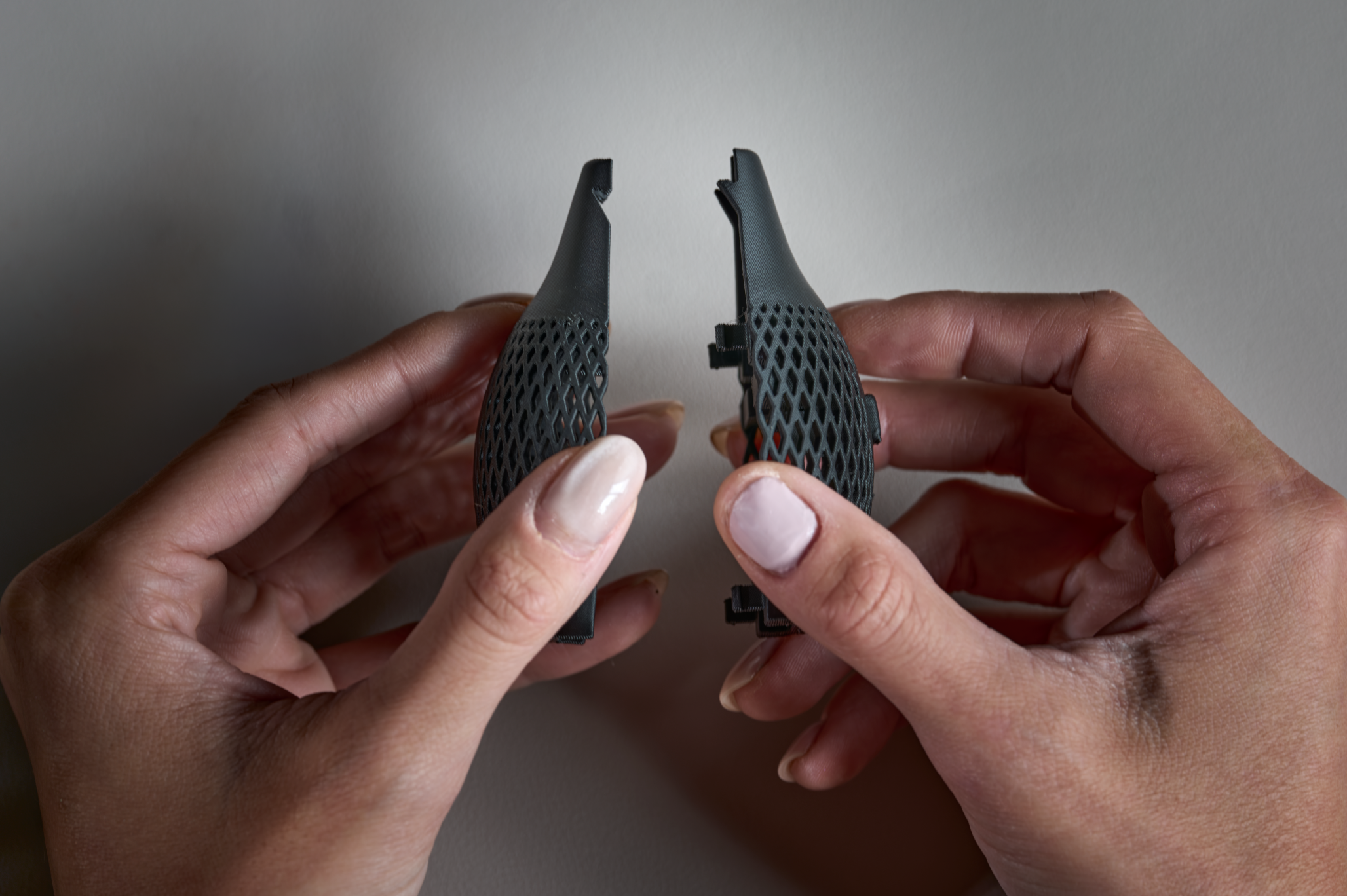

Paimkite 1 ir 2 dalis, sulygiuokite keturis spaustukus ir plyšius ir suspauskite dalis.
Paimkite 3 dalį, sulygiuokite spaustukus su 1 ir 2 dalių plyšiais ir suspauskite juos.

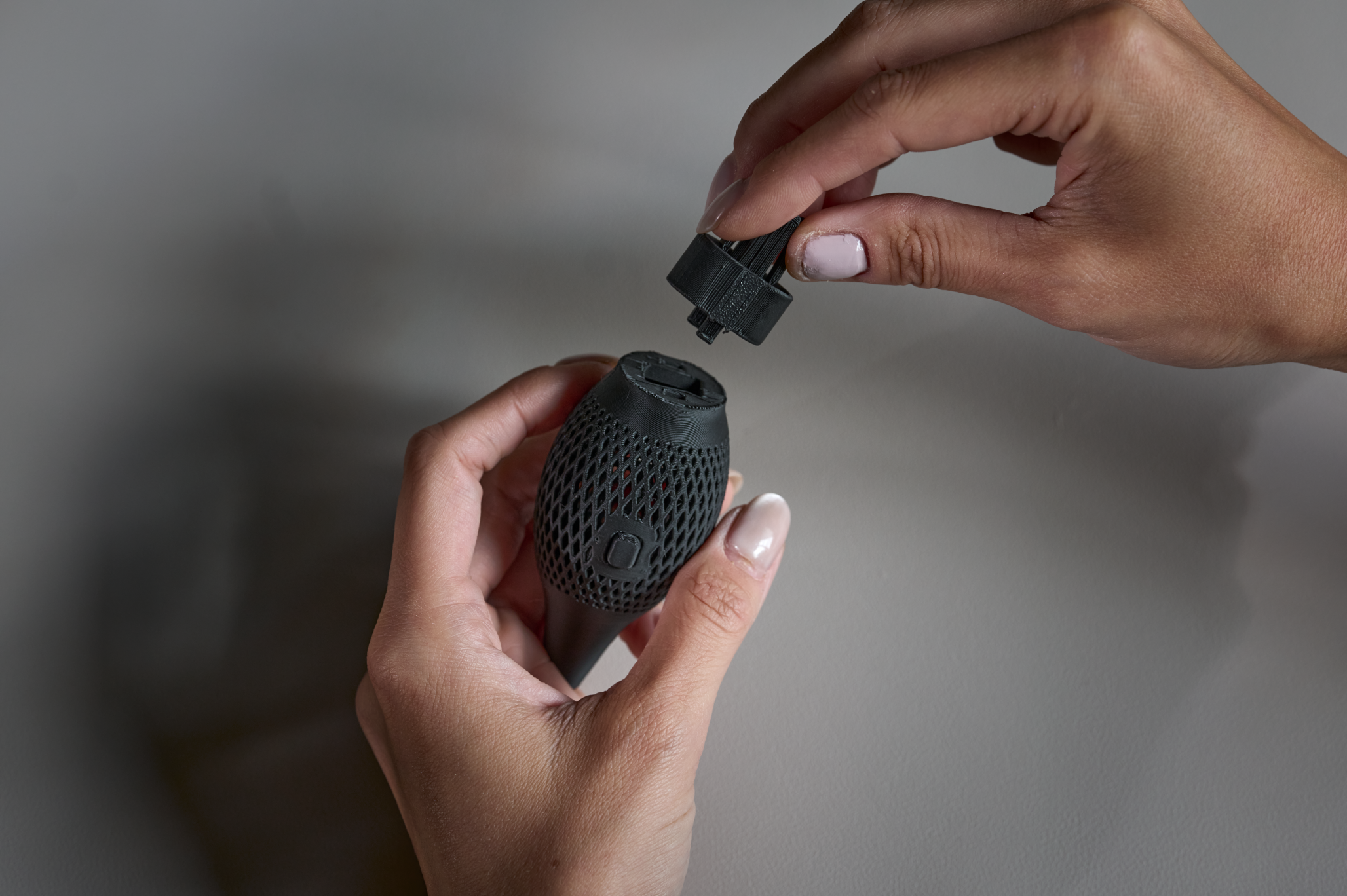

Atspausdinkite dangtelį. Uždėkite dangtelį ant 3 dalies.

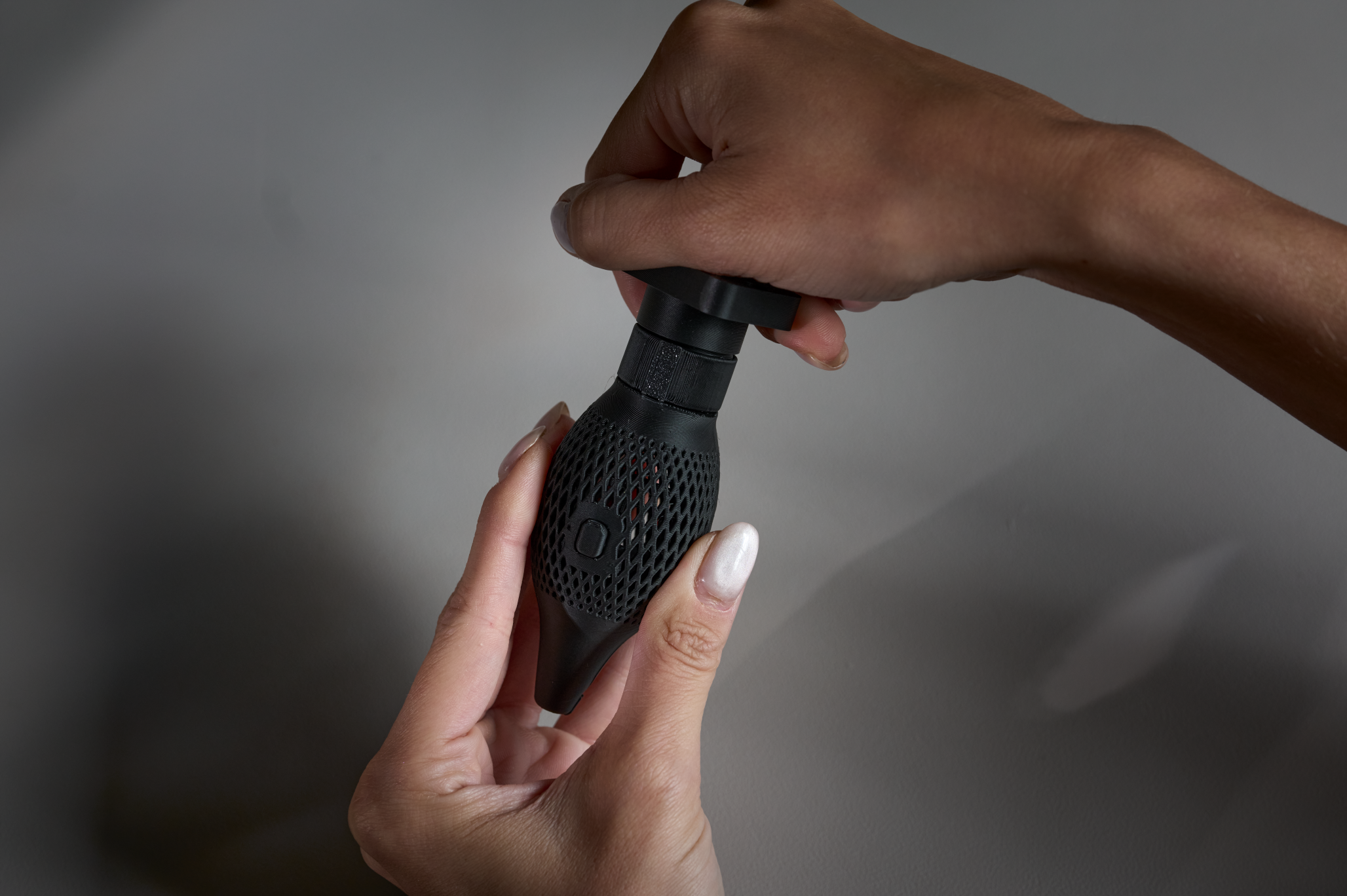

Pasukite pagal laikrodžio rodyklę 180 laipsnių (pusę pasukimo), kad priveržtumėte. Tada pasukite prieš laikrodžio rodyklę, kad vienas pasukimas atsilaisvintų. Dabar dangtelis turėtų likti nelaisvėje viršutinėje dalyje.

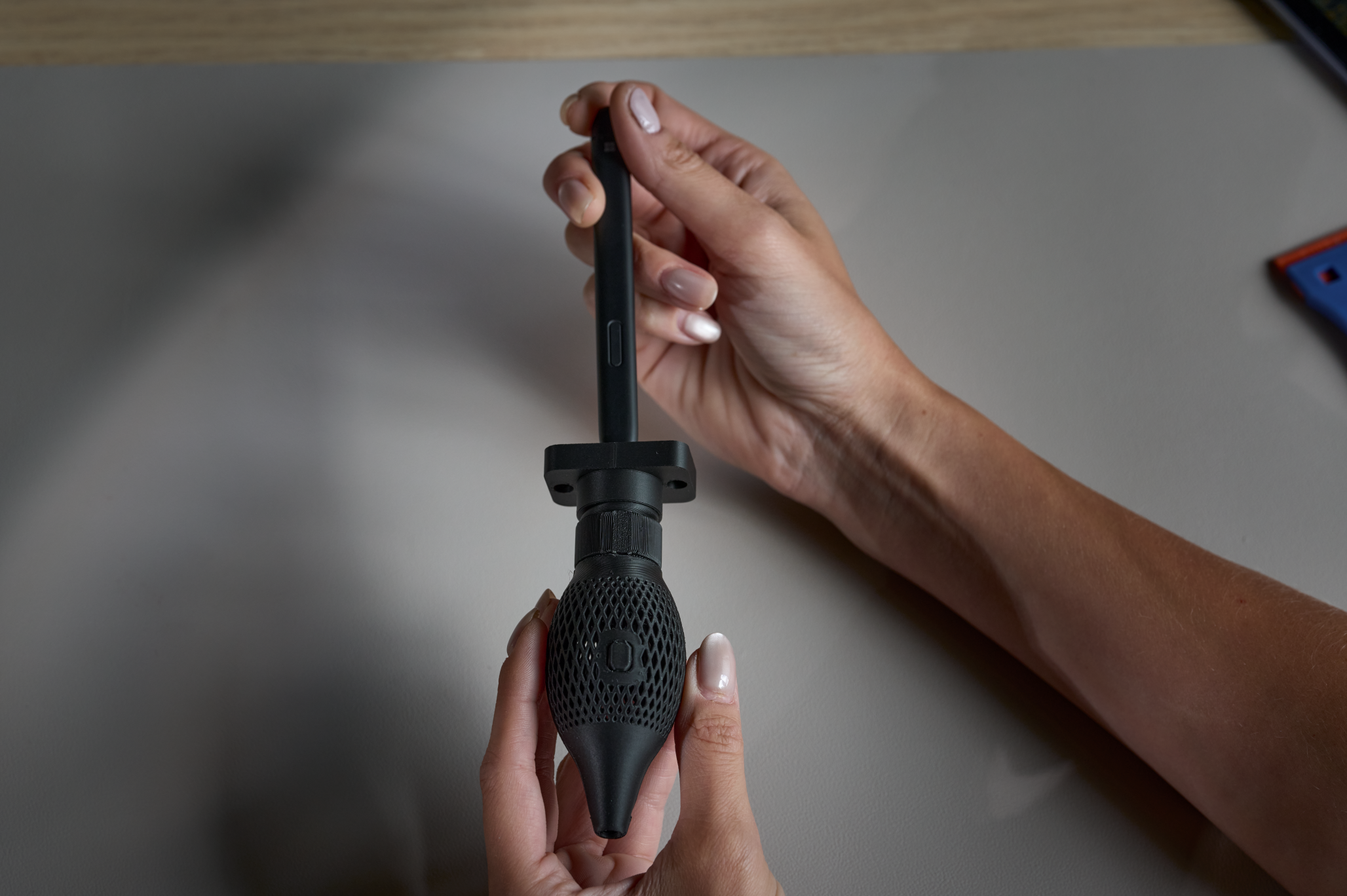

Paimkite "Surface Slim" liestuką ir stumtelėkite jį į rankeną taip, kad dangtelis būtų atlaisvintas. Įsitikinkite, kad mygtukai yra toje pačioje pusėje.

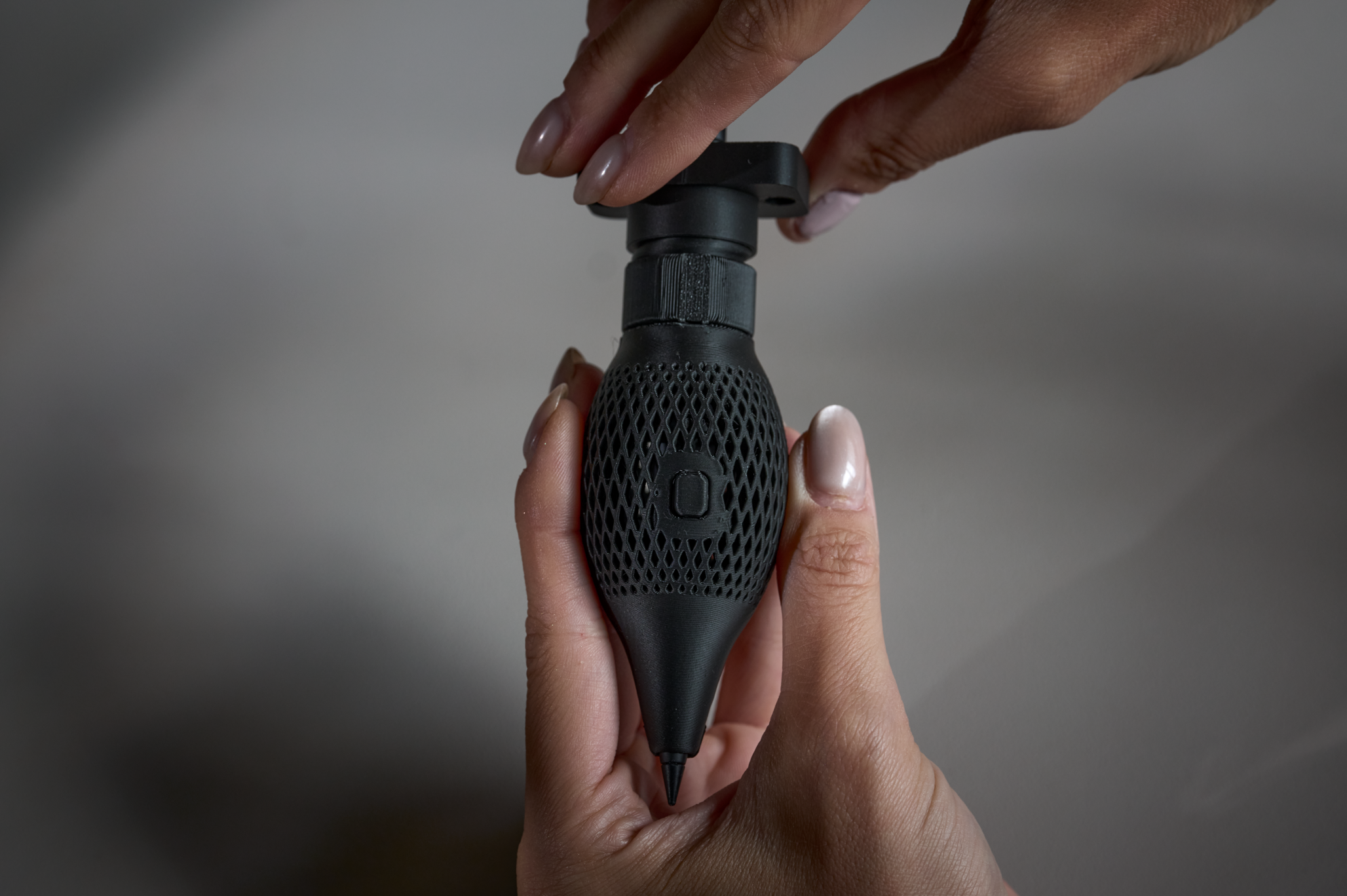

Pasukite dangtelį pagal laikrodžio rodyklę, kad sustiprintumėte liestuko rankeną.
Pastaba

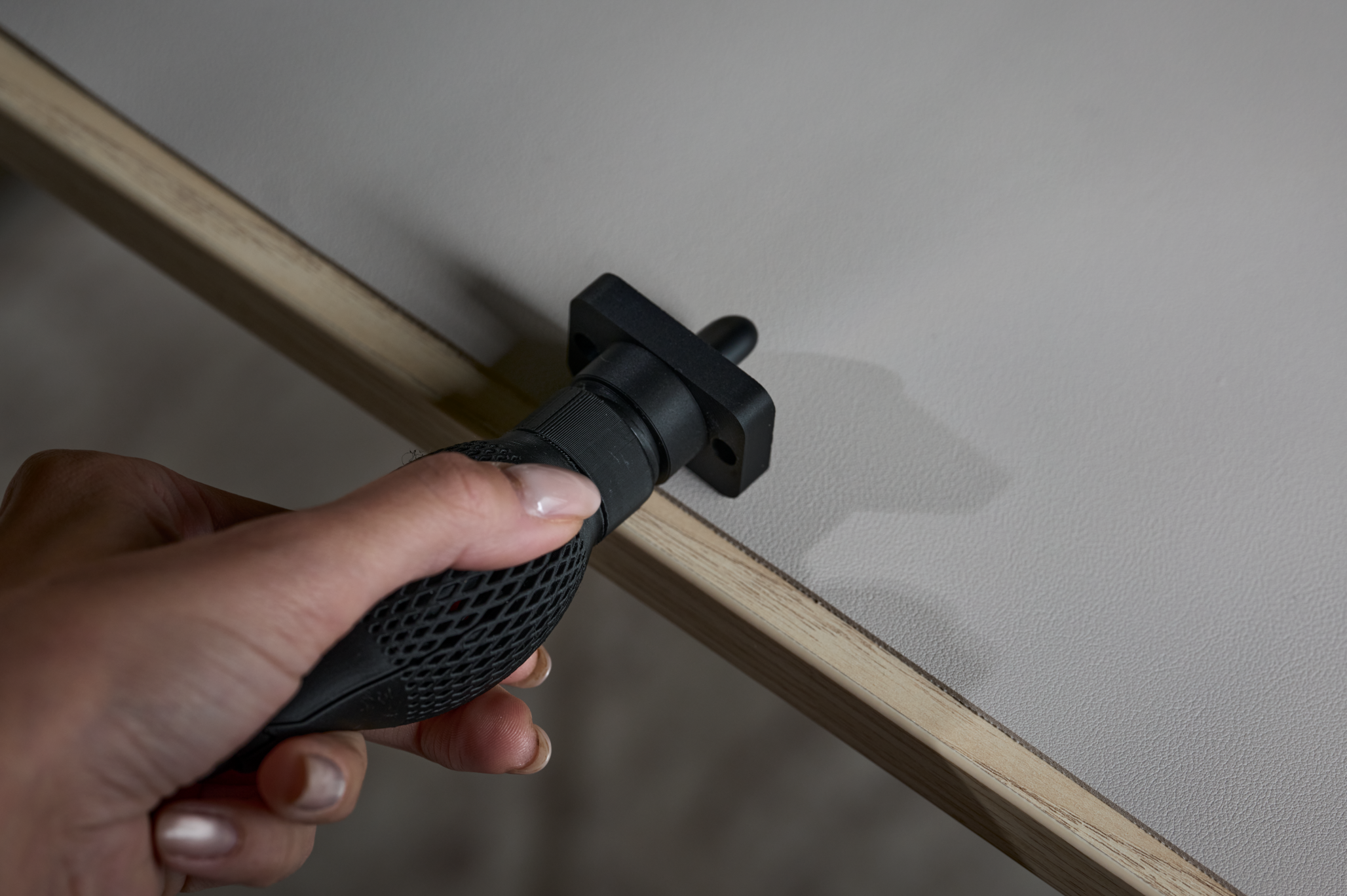

Rašiklio dangteliai sukurti taip, kad galėtumėte juos pasukti viena ranka naudodami stalo kraštą.

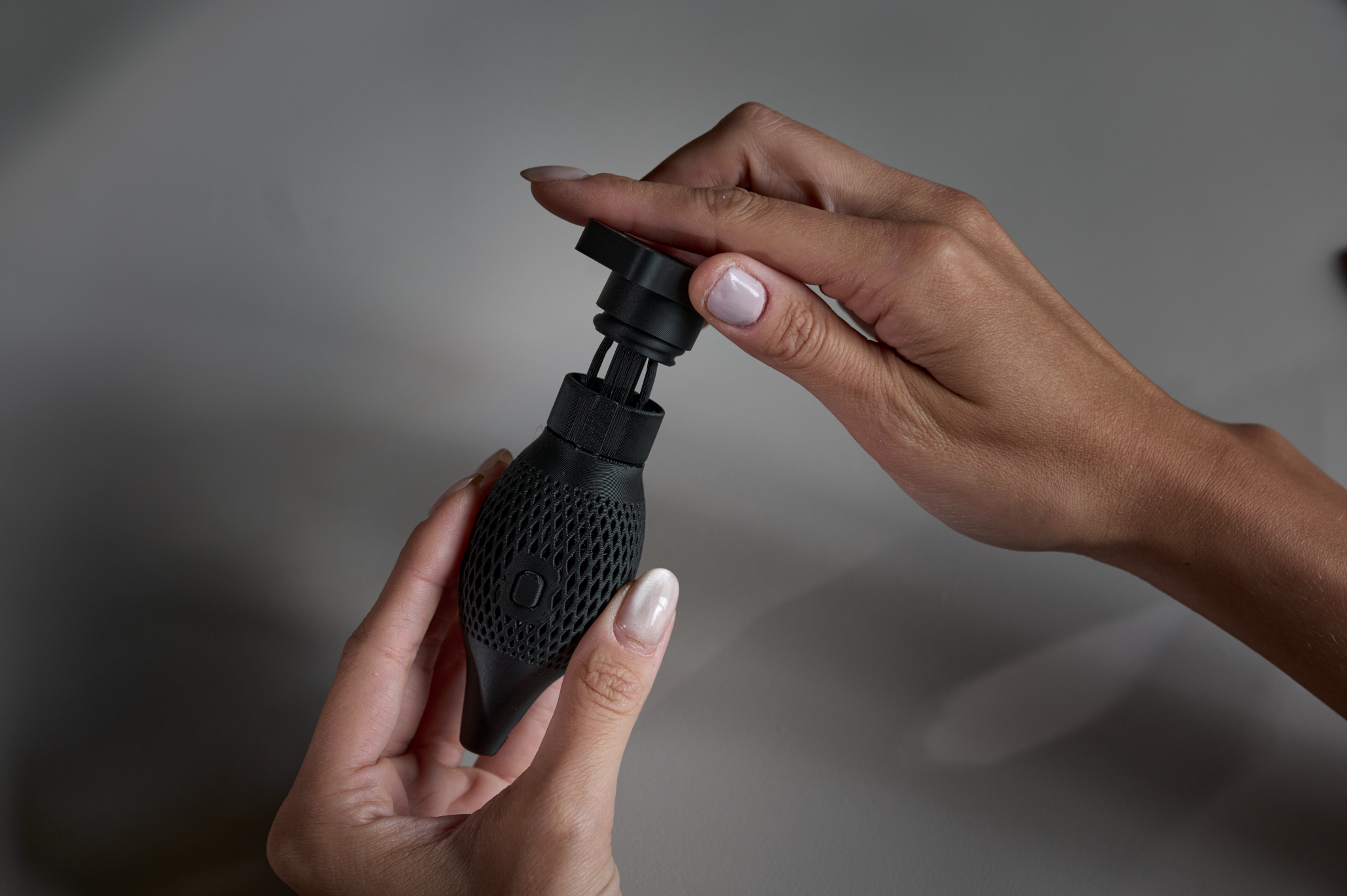

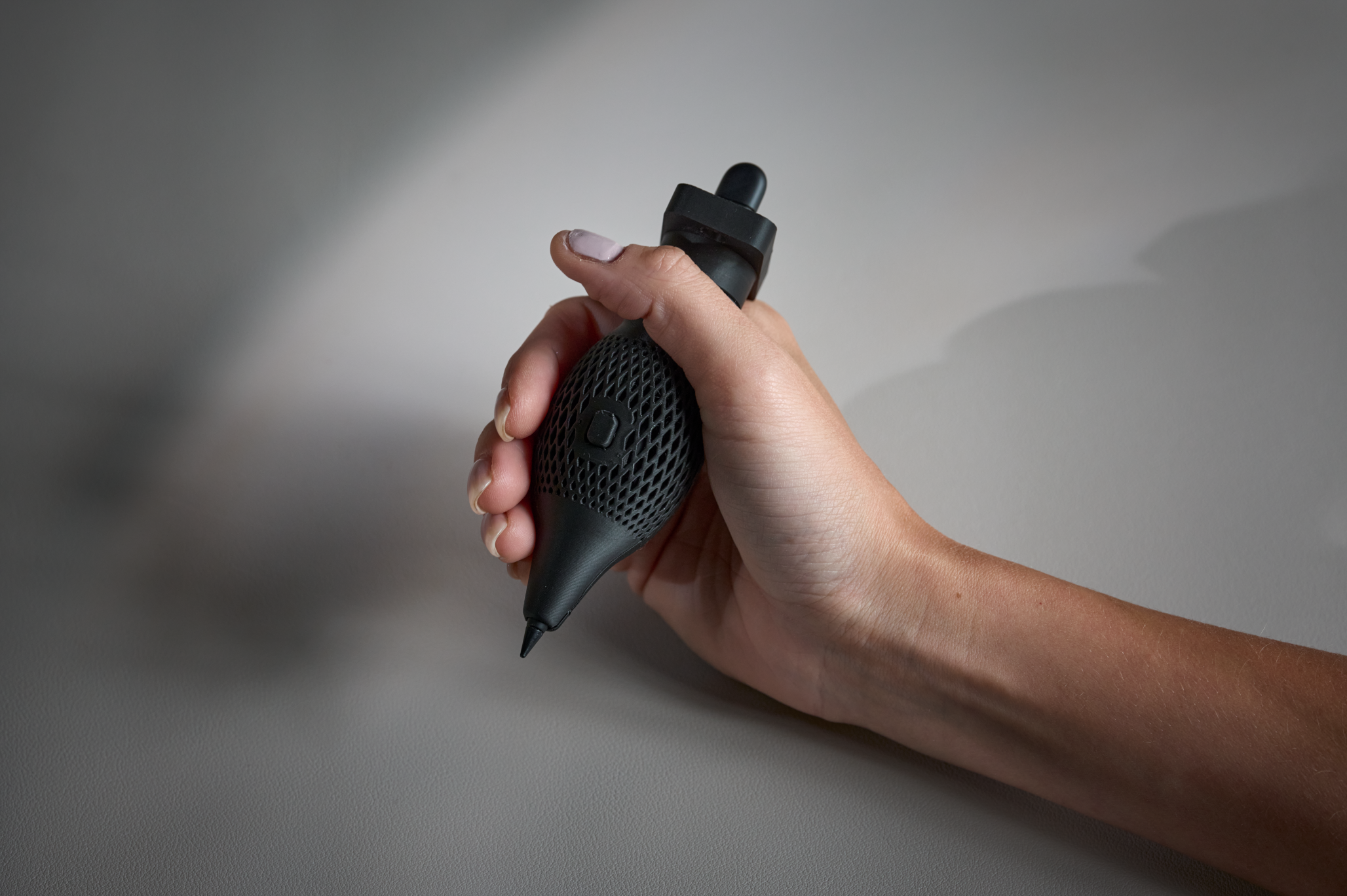

Dabar liestukas saugiai laikomas rankenoje. Norėdami išimti švirkštiklį, pasukite dangtelį prieš laikrodžio rodyklę ir ištraukite arba išpurtykite švirkštiklį.
Atsakomybės apribojimas: nespauskite mygtuko, kai liestukas nėra rankenoje.
