이 지침에서는 FDM 프린터에서 적응형 펜 그립을 인쇄하는 방법을 설명합니다. FDM은 열가소성 필라멘트를 녹여 층별로 내려 물체를 만드는 널리 사용되는 3D 프린팅 방법입니다. 일반적인 FDM 프린터 브랜드에는 Bambu Lab, Creality 3D, Prusa 및 FlashForge가 포함됩니다. 이 방법에 대한 3MF 파일 형식을 다운로드하세요.
재료 권장 사항
- PLA(폴리락트산)
- ABS(아크릴로니트릴 부타디엔 스티렌)
- PETG(폴리에틸렌 테레프탈레이트 글리콜 변성)
- 나일론
프린터 설정

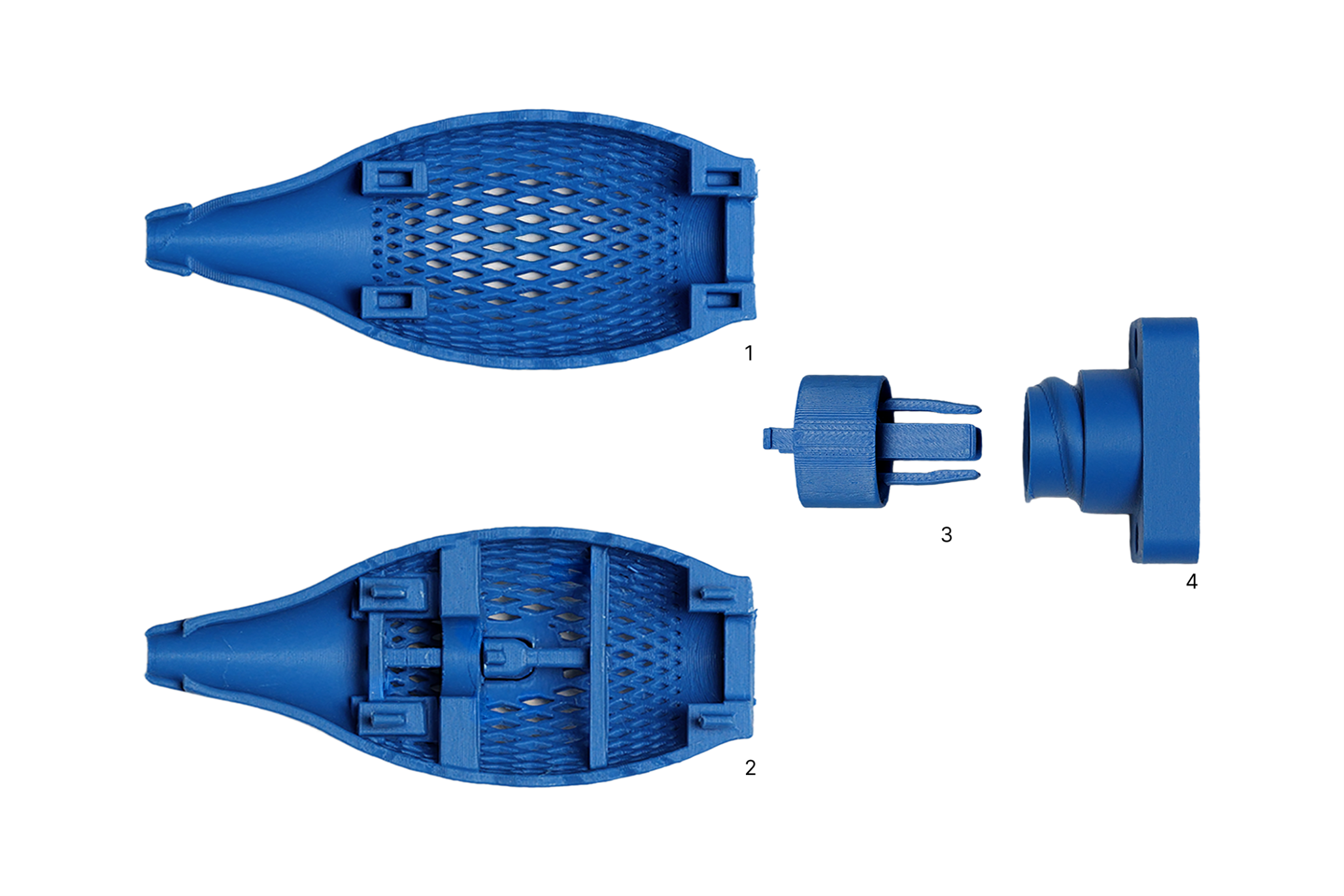

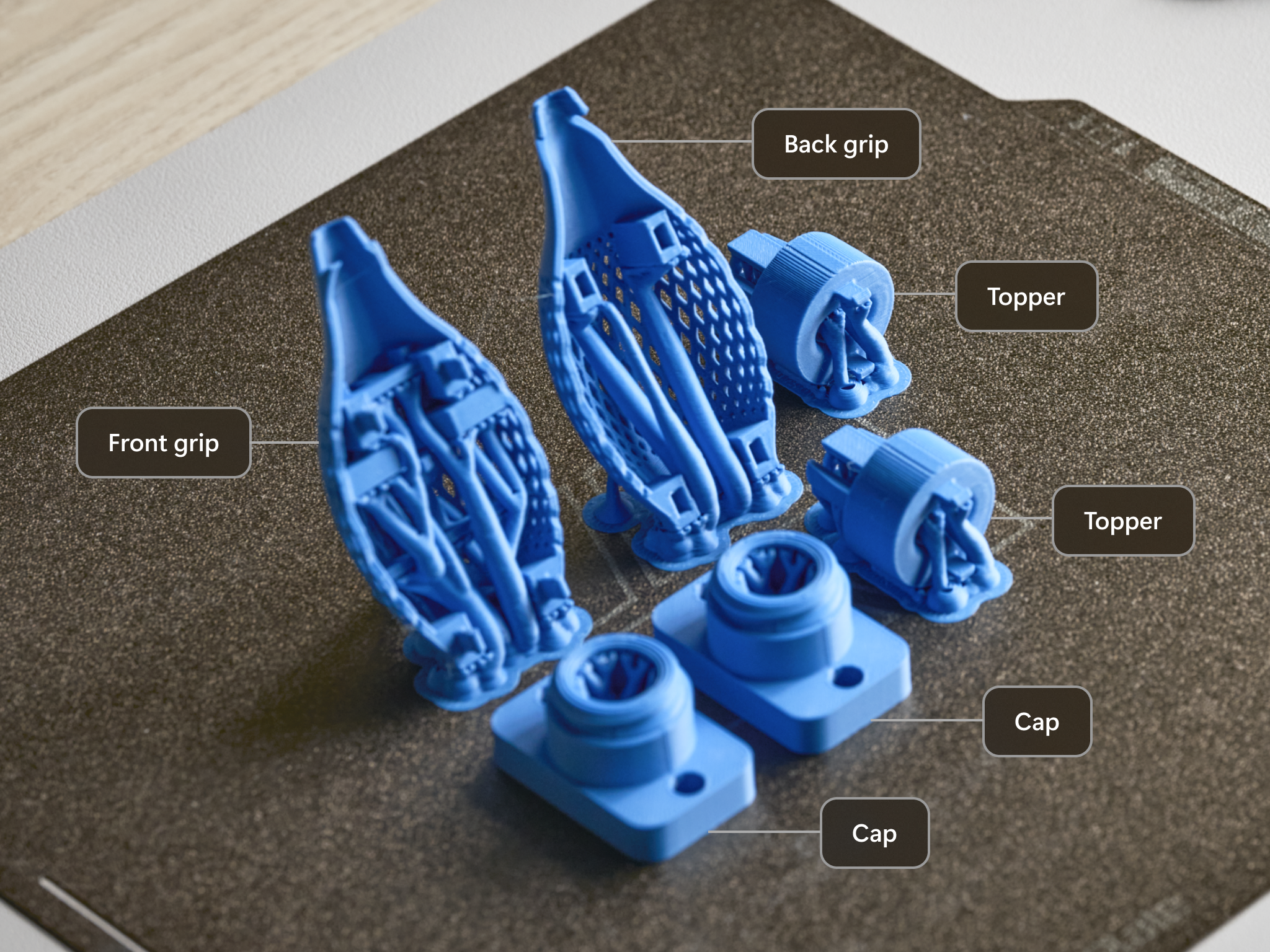

아래 이미지와 같이 그립당 3개의 부품과 캡당 1개의 부품이 있습니다.
- 파트 1 = 백 그립
- 파트 2 = 프론트 그립
- 파트 3 = 토퍼
프린터 세부 정보:
- 노즐 크기: 0.4mm
- 레이어 높이: 0.2mm
인쇄 설정:
- 벽 루프: 2
- 상단 쉘 레이어: 5
- 하단 쉘 레이어: 5
- 채우기: 15% 그리드
- 지원 유형: 나무
- 임계값 각도: 30
파트당 방향:
3MF 파일을 다운로드하는 경우 이미 올바른 인쇄 방향이 설정되어 있으므로 이 단계를 건너뛸 수 있습니다.
- 백 그립: 수직, 거꾸로, 뒤로 30도 기울기
- 프론트 그립: 수직, 거꾸로, 뒤로 30도 기울임
- 토퍼: 수평, 탄젠트
- 캡: 세로, 거꾸로
다음은 최종 레이아웃의 예입니다.
참고
3MF 파일에는 두 번째 토퍼가 추가로 포함되어 있습니다. 이 이미지에는 2개의 캡도 표시되며, 캡 파일은 별도의 부품 다운로드로 사용할 수 있습니다.
지원 자료 제거

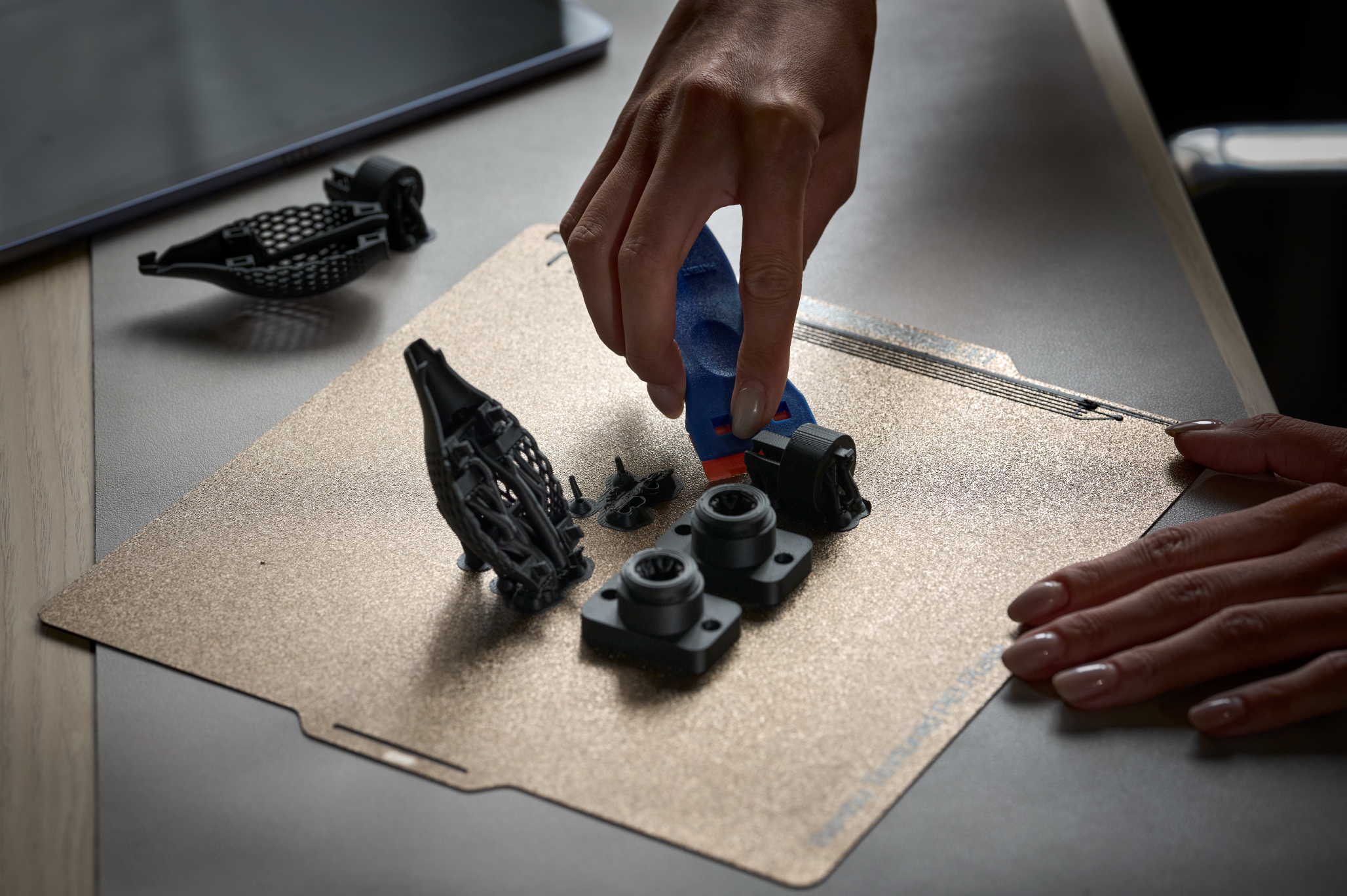

인쇄한 후 인쇄면에서 부품을 제거합니다. 스크래핑 도구가 필요할 수 있습니다.

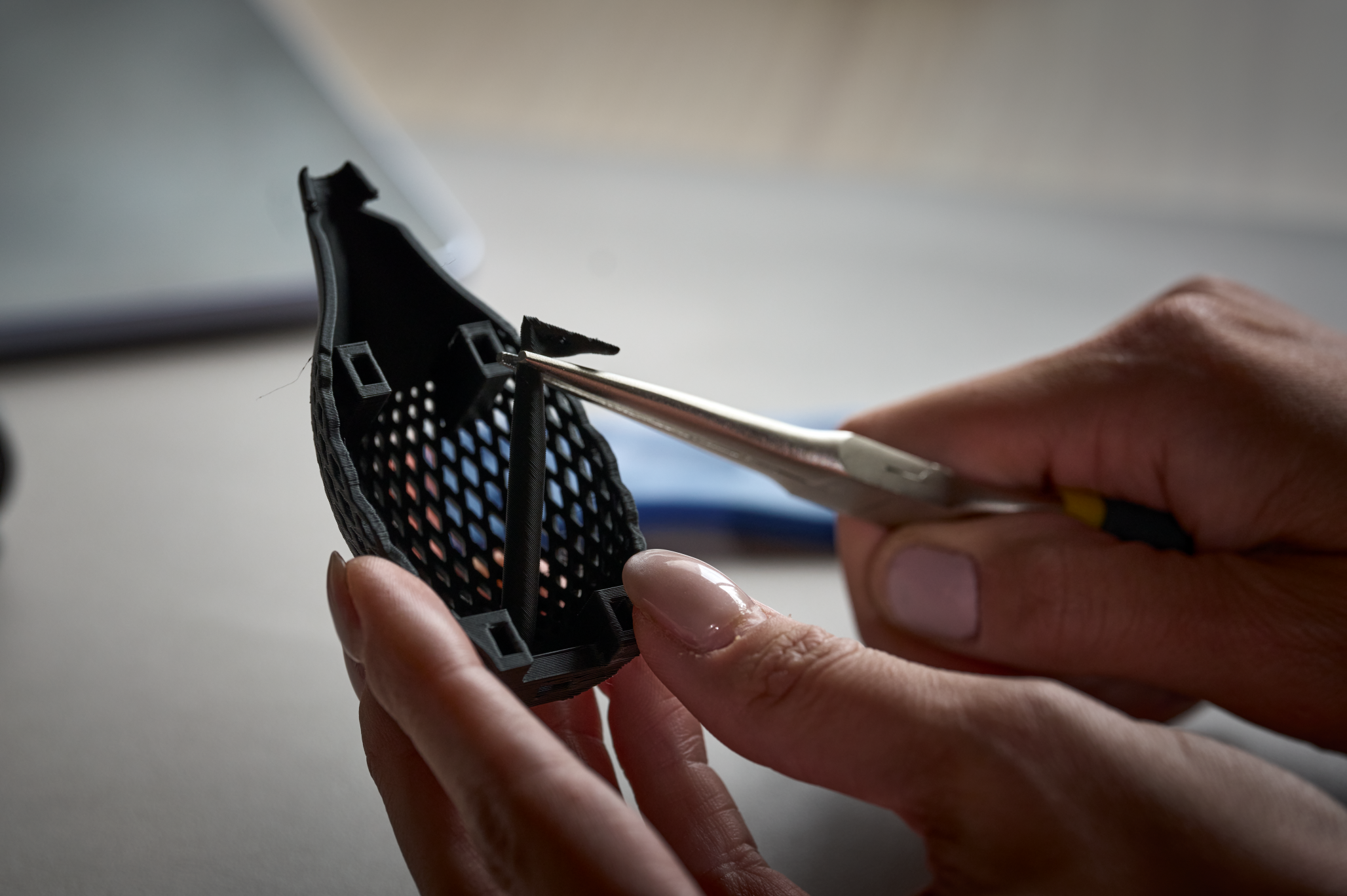

인쇄물을 제거할 때 조립하기 전에 모든 부품에서 지지 재료를 꺼냅니다. 이 작업을 위해서는 핀셋이나 침수가 필요합니다.

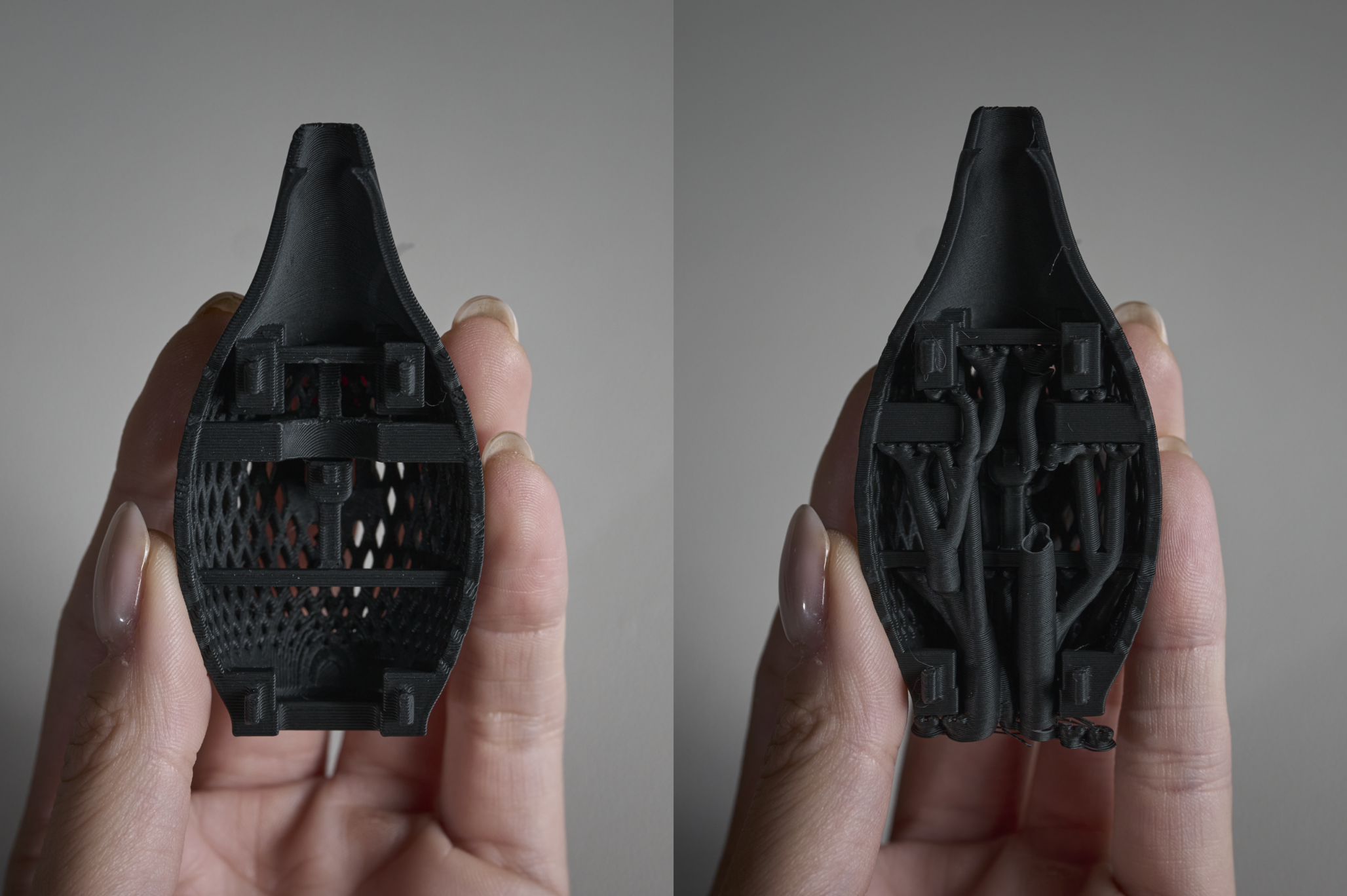

파트 2에는 더 복잡한 지원과 관리가 필요한 몇 가지 작은 기능이 있습니다. 버튼 주위의 4개의 작은 기둥이나 H자형 빔은 제거하지 마세요.
어셈블리

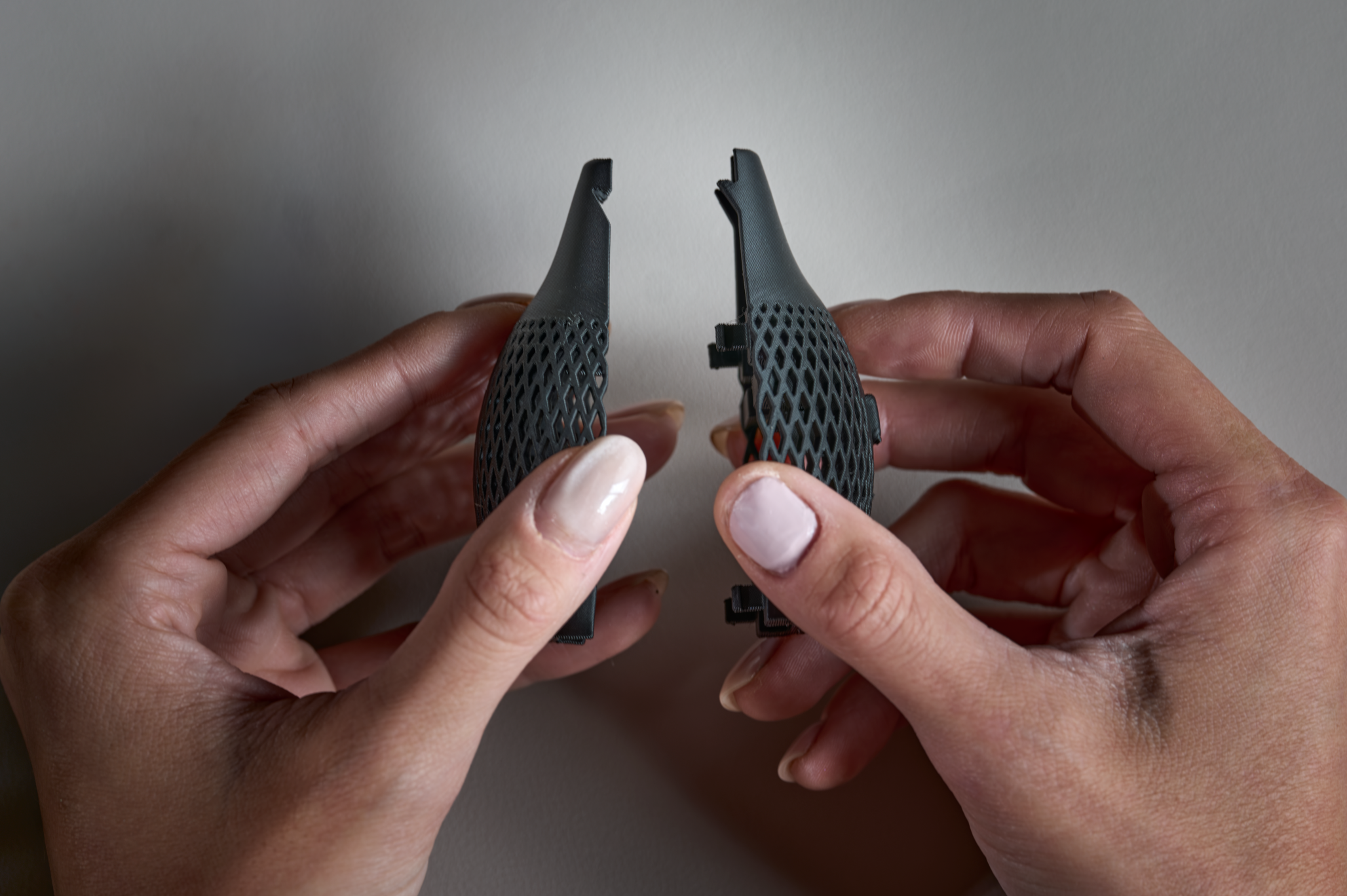

1번과 2번 부품을 잡고 네 개의 스냅과 슬롯을 정렬하고 부품을 함께 누릅니다.
파트 3을 수행하고 스냅을 파트 1과 2의 슬롯에 맞추고 함께 누릅니다.

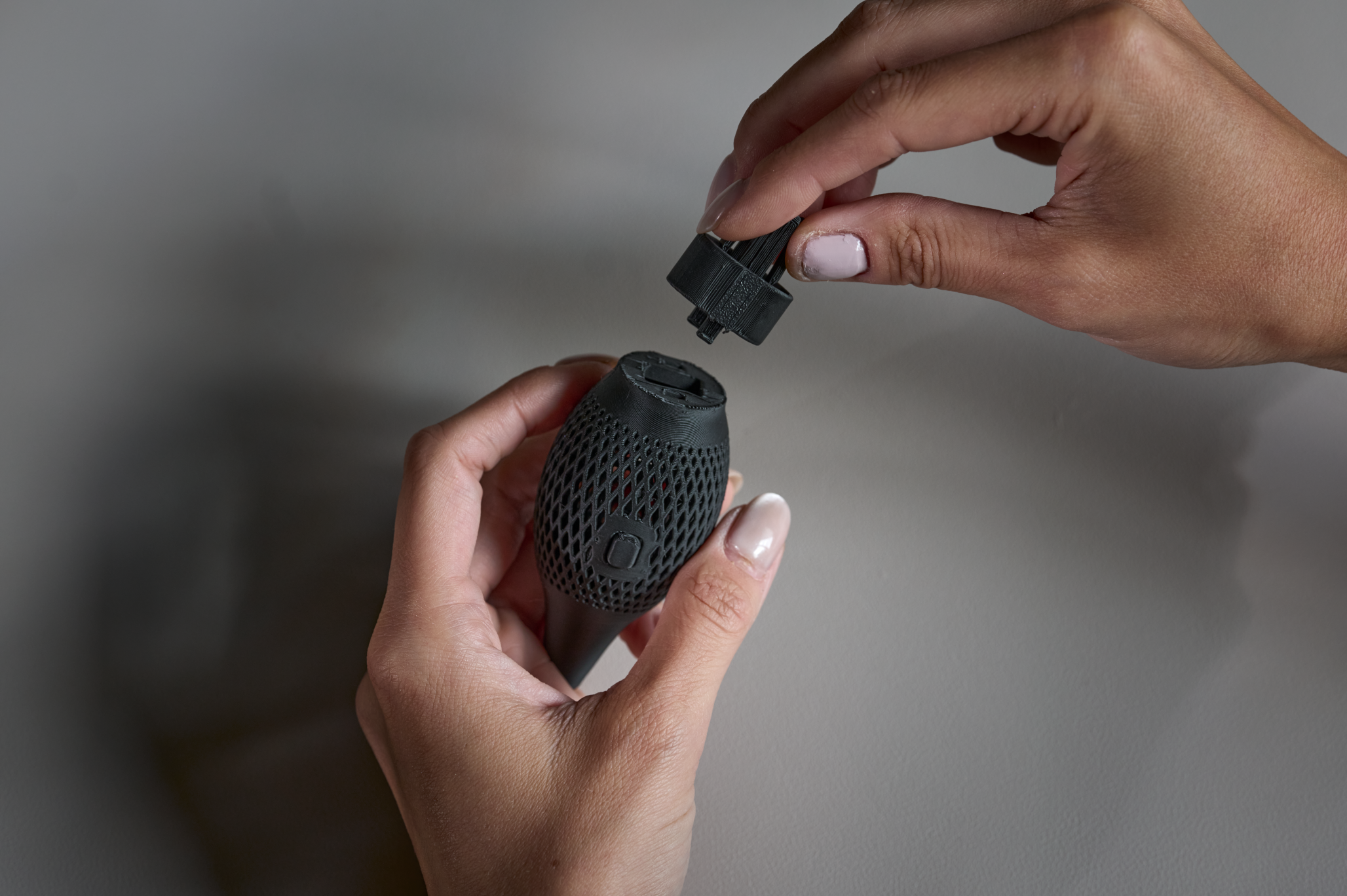

캡을 인쇄합니다. 파트 3 위에 캡을 씌웁니다.

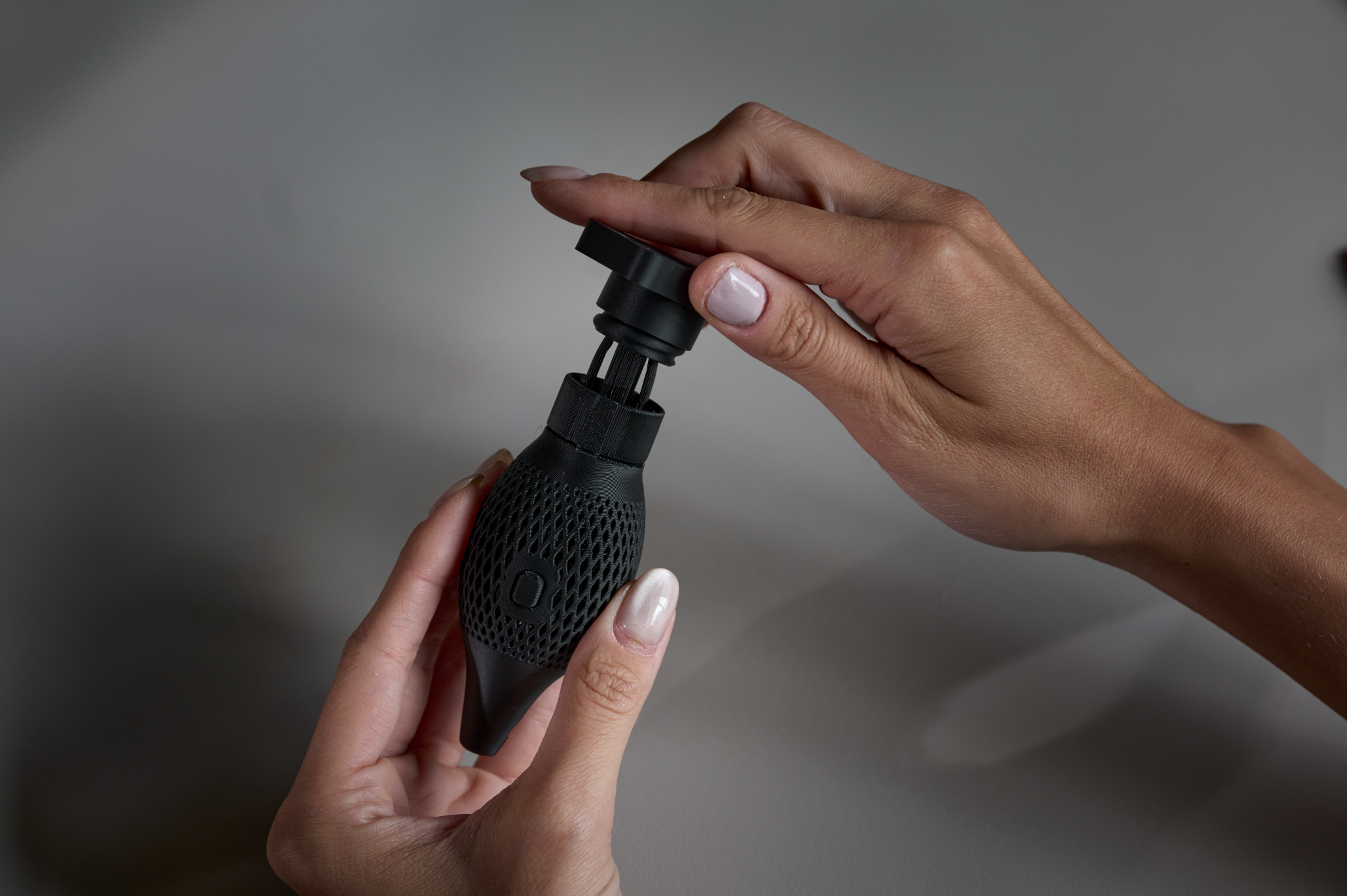

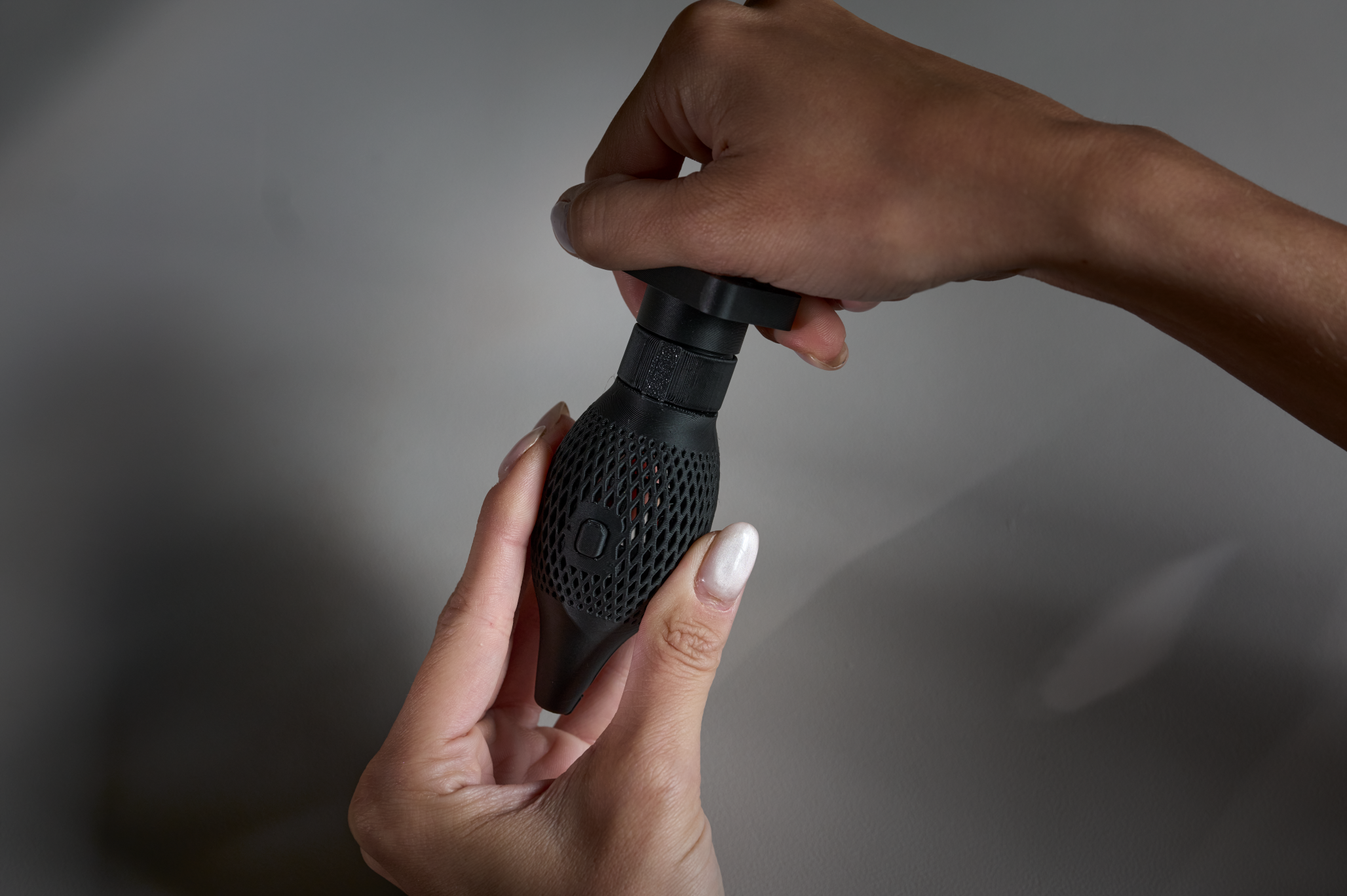

시계 방향으로 180도(절반 회전) 돌려 조입니다. 그런 다음 시계 반대 방향으로 한 바퀴 돌려 느슨하게 합니다. 이제 캡이 토퍼 부분에 고정된 상태로 유지되어야 합니다.

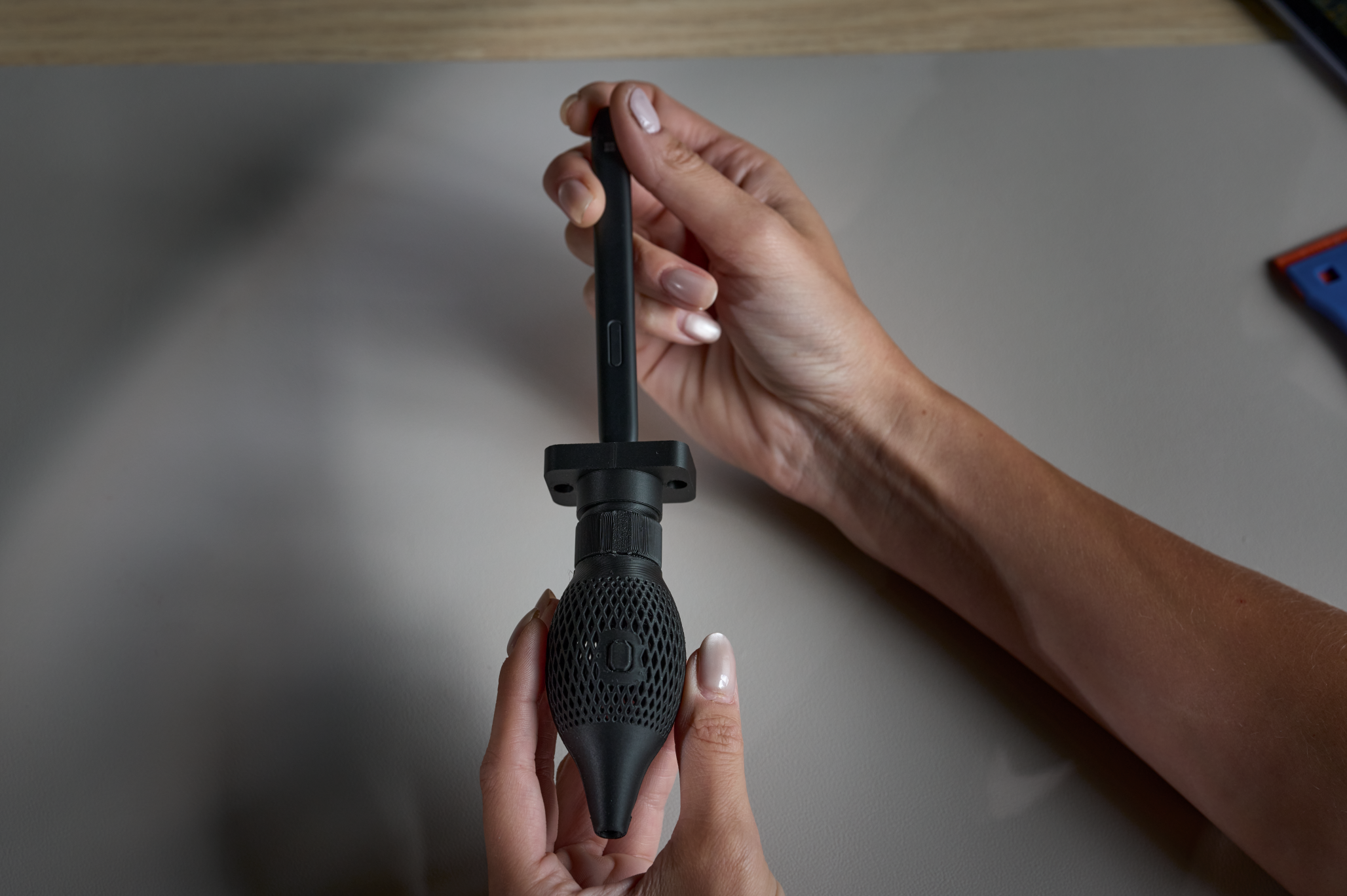

Surface 슬림 펜을 가져와 캡을 느슨한 상태로 그립에 밀어 넣습니다. 버튼이 같은 쪽에 있는지 확인합니다.

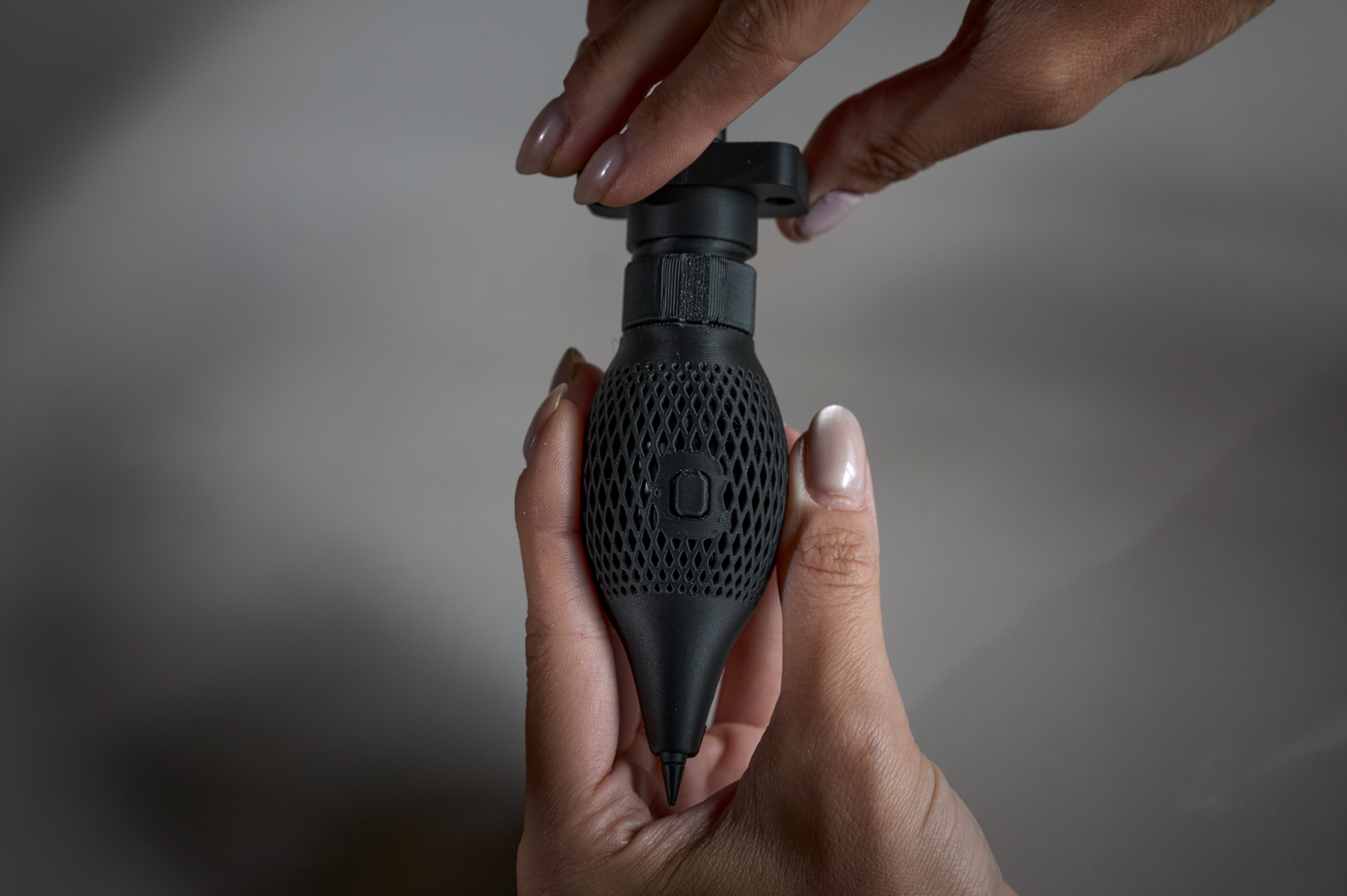

캡을 시계 방향으로 돌려 펜을 조입니다.
참고

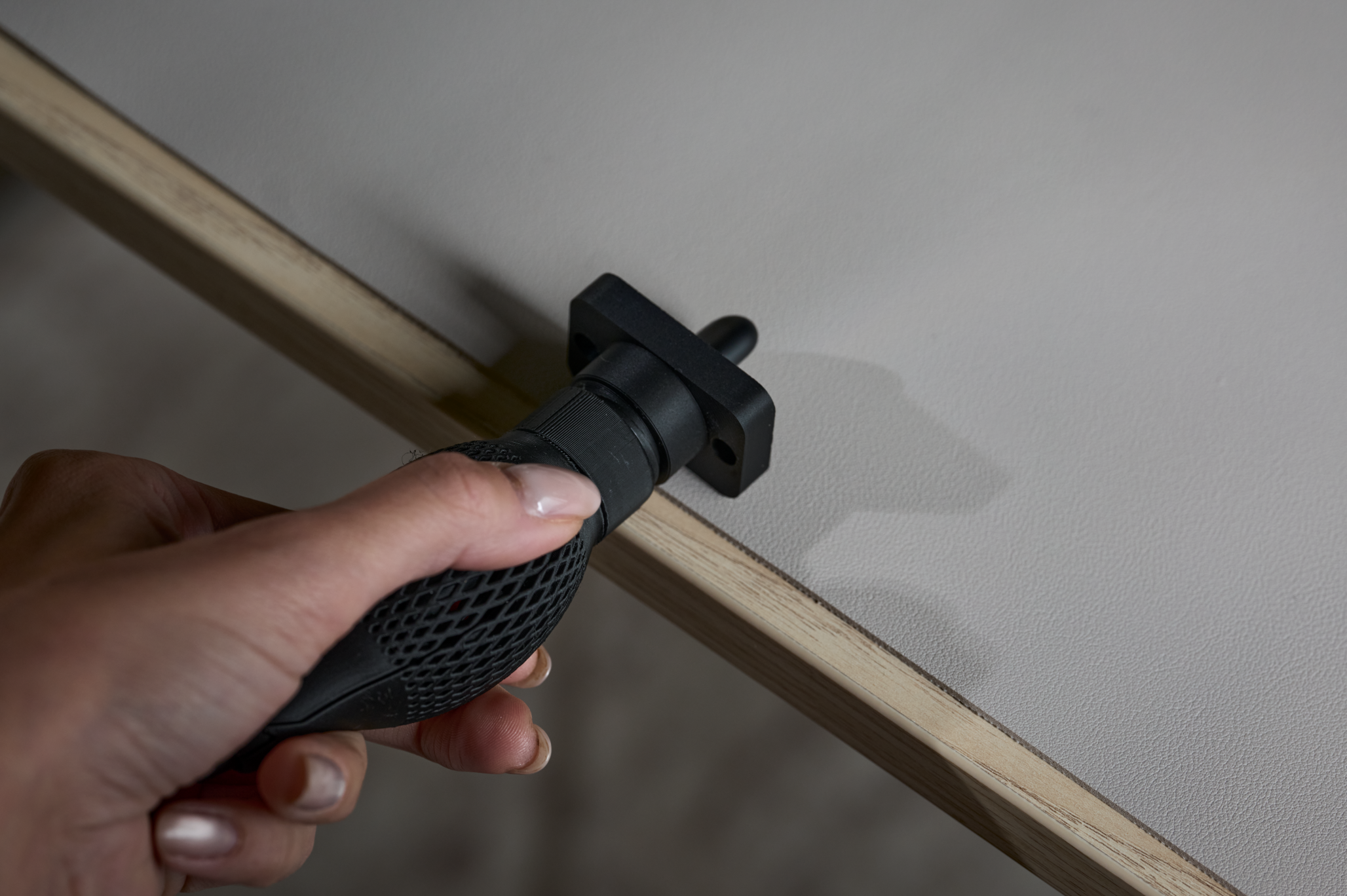

펜 뚜껑은 테이블 가장자리를 이용해 한 손으로 비틀 수 있도록 디자인되어 있습니다.

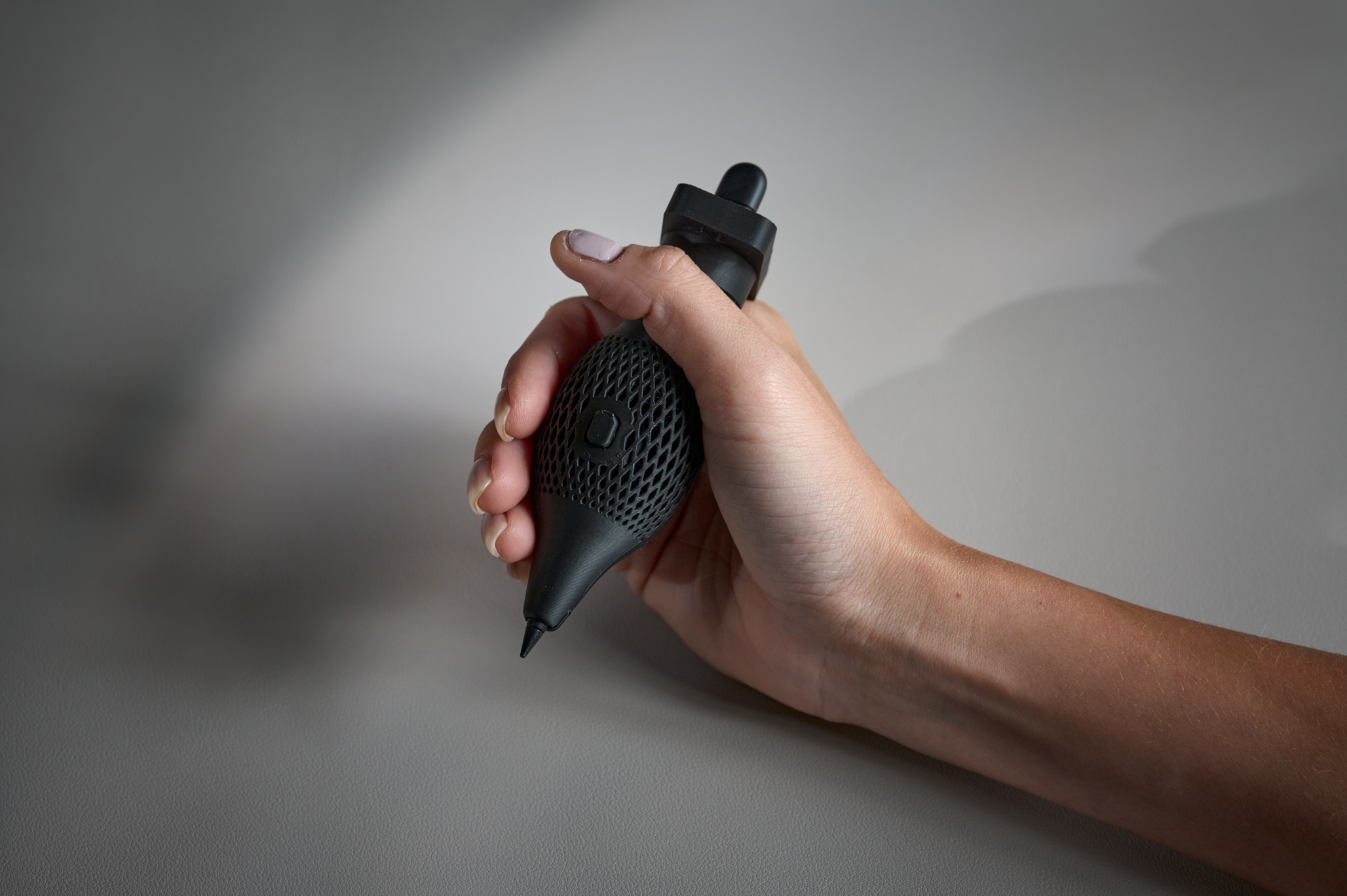

이제 펜이 그립에 고정되었습니다. 펜을 제거하려면 캡을 시계 반대 방향으로 돌리고 펜을 당기거나 흔들어 빼냅니다.
고지 사항: 펜이 그립에 없을 때는 버튼을 누르지 마세요.
