Рекомендації щодо 3D-друку ручок із пером Surface Slim Pen

У цих інструкціях пояснюється, як друкувати адаптивні ручки пера на FDM-принтері. FDM — це широко використовуваний метод 3D-друку, який розплавляє термопластичну нитку та укладає її шар за шаром для створення об'єкта. Поширені бренди FDM-принтерів включають Bambu Lab, Creality 3D, Prusa та FlashForge. Завантажте тип файлу 3MF для цього методу.

Рекомендації по матеріалу

  • PLA (полімолочна кислота)
  • АБС (акрилонітрилбутадієн-стирол)
  • PETG (модифікований поліетилентерефталатгліколь)
  • Нейлон

Налаштування принтера

Є 3 частини для рукоятки та 1 частина для ковпачка, як показано на зображенні нижче:

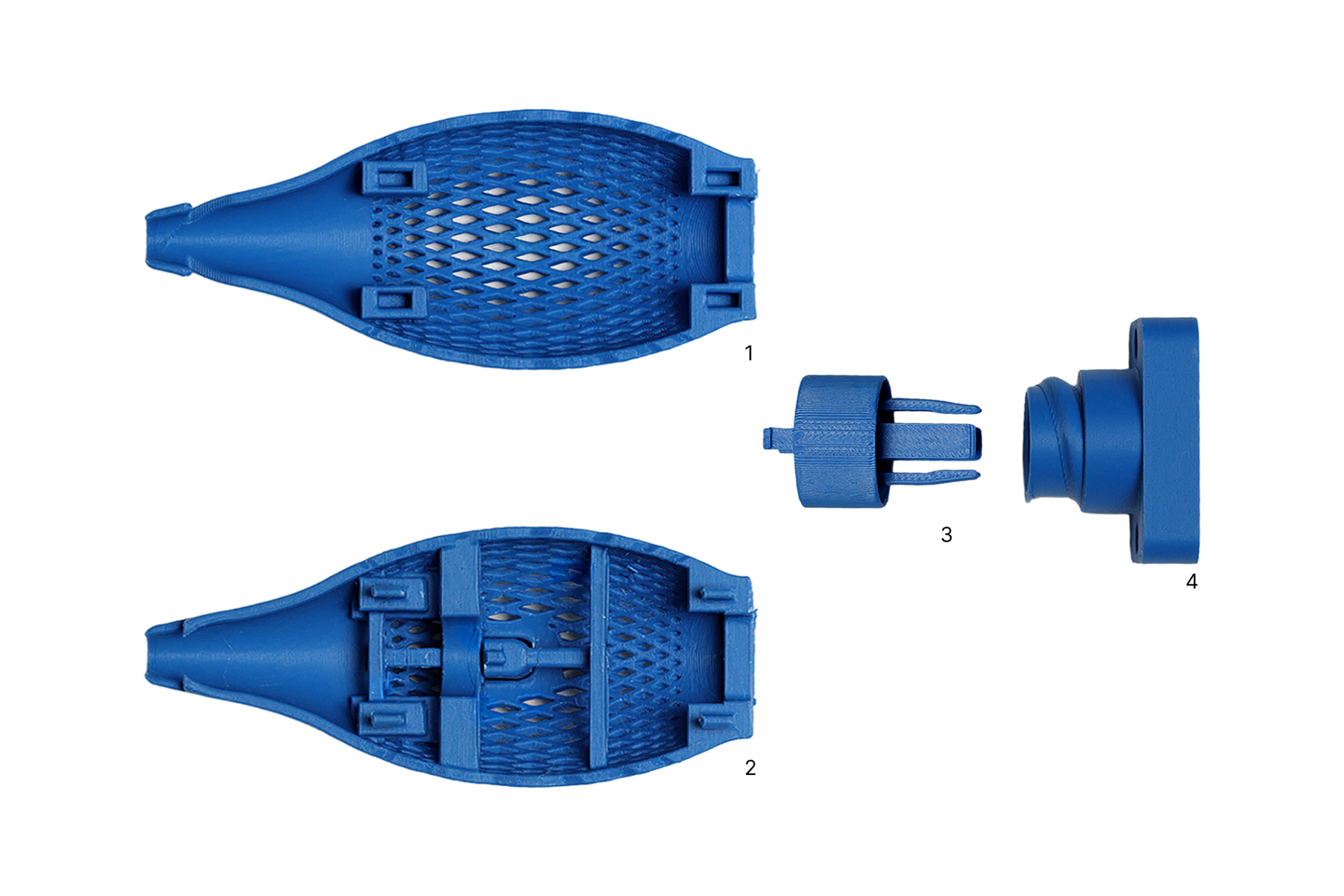

Друковані складальні частини ручки пера Surface Slim Pen з маркуванням 1, 2, 3 та 4.

  • Частина 1 = Задній хват
  • Частина 2 = Передня рукоятка
  • Частина 3 = Топпер

Відомості про принтер:

  • Розмір сопла: 0,4 мм
  • Висота шару: 0,2 мм

Параметри друку.

  • Настінні петлі: 2
  • Верхні шари оболонки: 5
  • Шари нижньої оболонки: 5
  • Заповнення: 15% сітки
  • Тип підтримки: дерево
  • Кут порога: 30

Орієнтація на частину:

Якщо ви завантажуєте файл 3MF, можна пропустити цей крок, тому що для нього вже налаштовано правильну орієнтацію друку.

  • Задній хват: вертикальний, перевернутий, з нахилом назад на 30 градусів
  • Передня рукоятка: вертикальна, перевернута, з нахилом назад на 30 градусів
  • Топпер: Горизонтальний, по дотичній
  • Ковпачок: вертикальний, перевернутий догори ногами

Ось приклад остаточної верстки:

Примітка.

Файли 3MF включають 2-й топпер як додатковий. На цьому зображенні також показано 2 великі букви, а файли cap доступні для завантаження окремої частини.

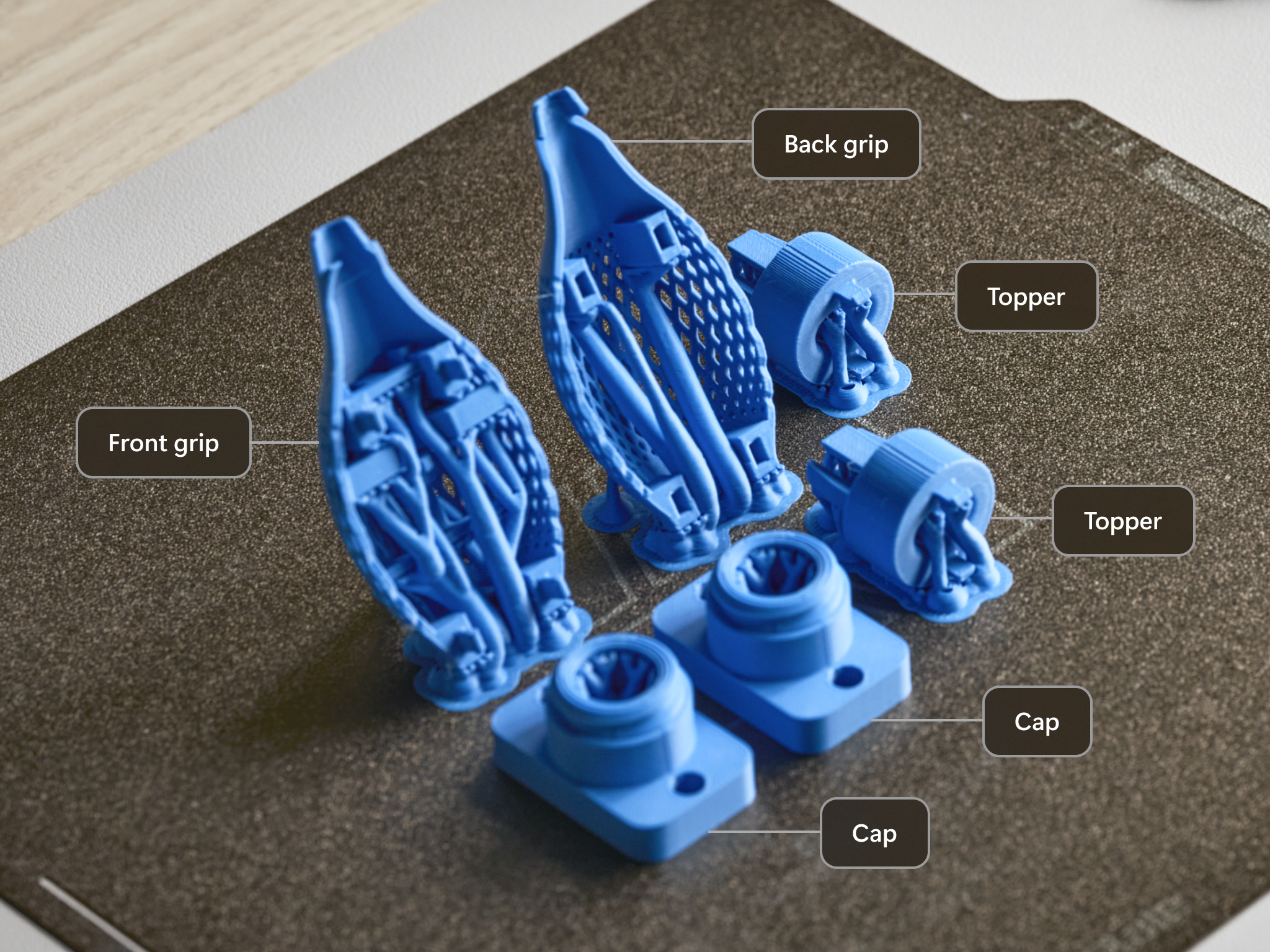

Надруковані деталі рукоятки та ковпачки пера Surface Slim Pen з написом передня рукоятка, задня рукоятка, накладка та ковпачок.

Вилучення допоміжного матеріалу

Після друку вийміть деталі з друкарської платформи. Можливо, вам знадобиться інструмент для скребка.

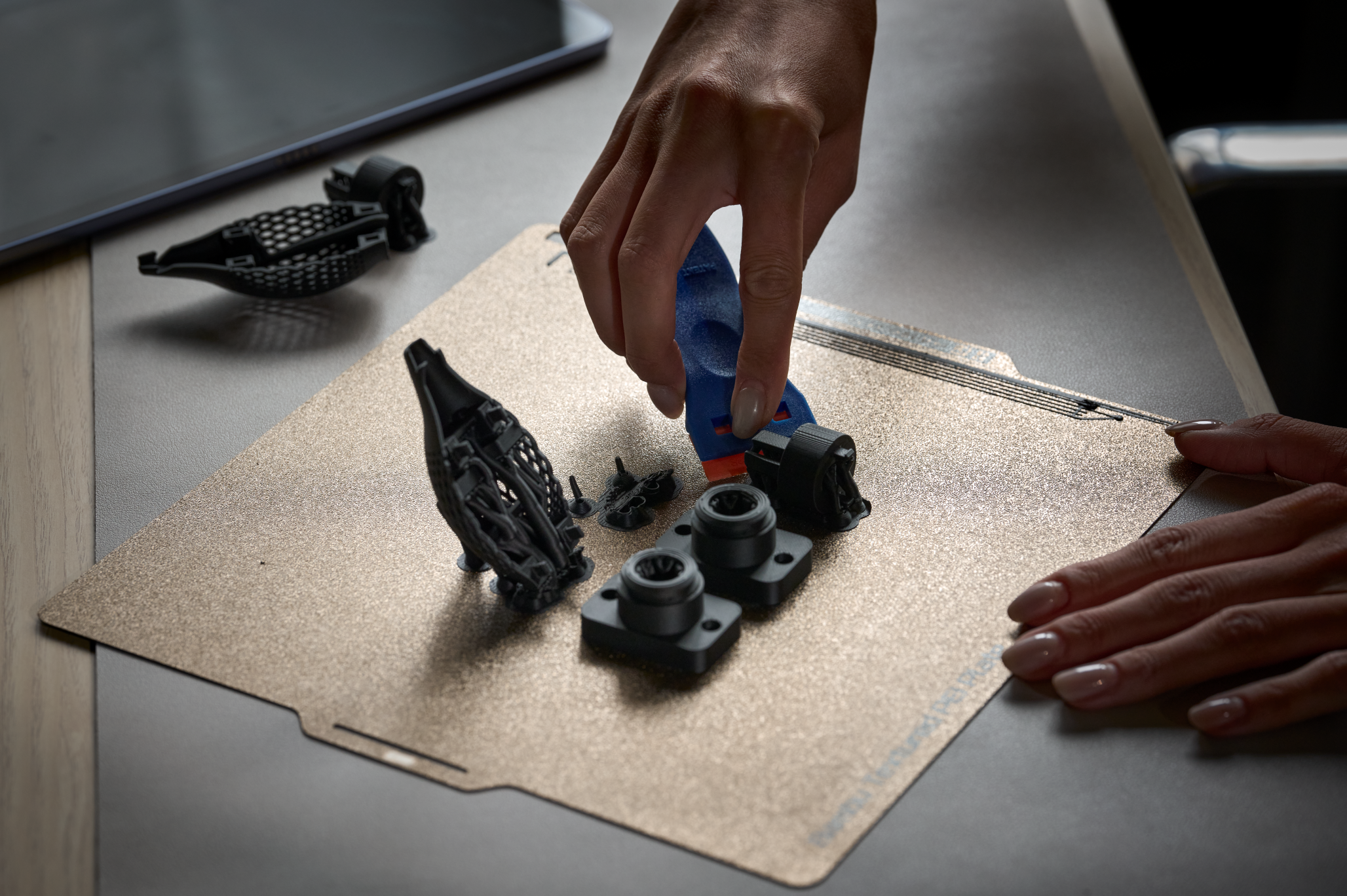

Рука виймає надруковані деталі ручки пера Surface Slim Pen з друкарської платформи.

Коли ви видаляєте відбитки, вийміть допоміжний матеріал у кожній частині перед складанням. Для цього завдання вам знадобиться пінцет або гострогубці.

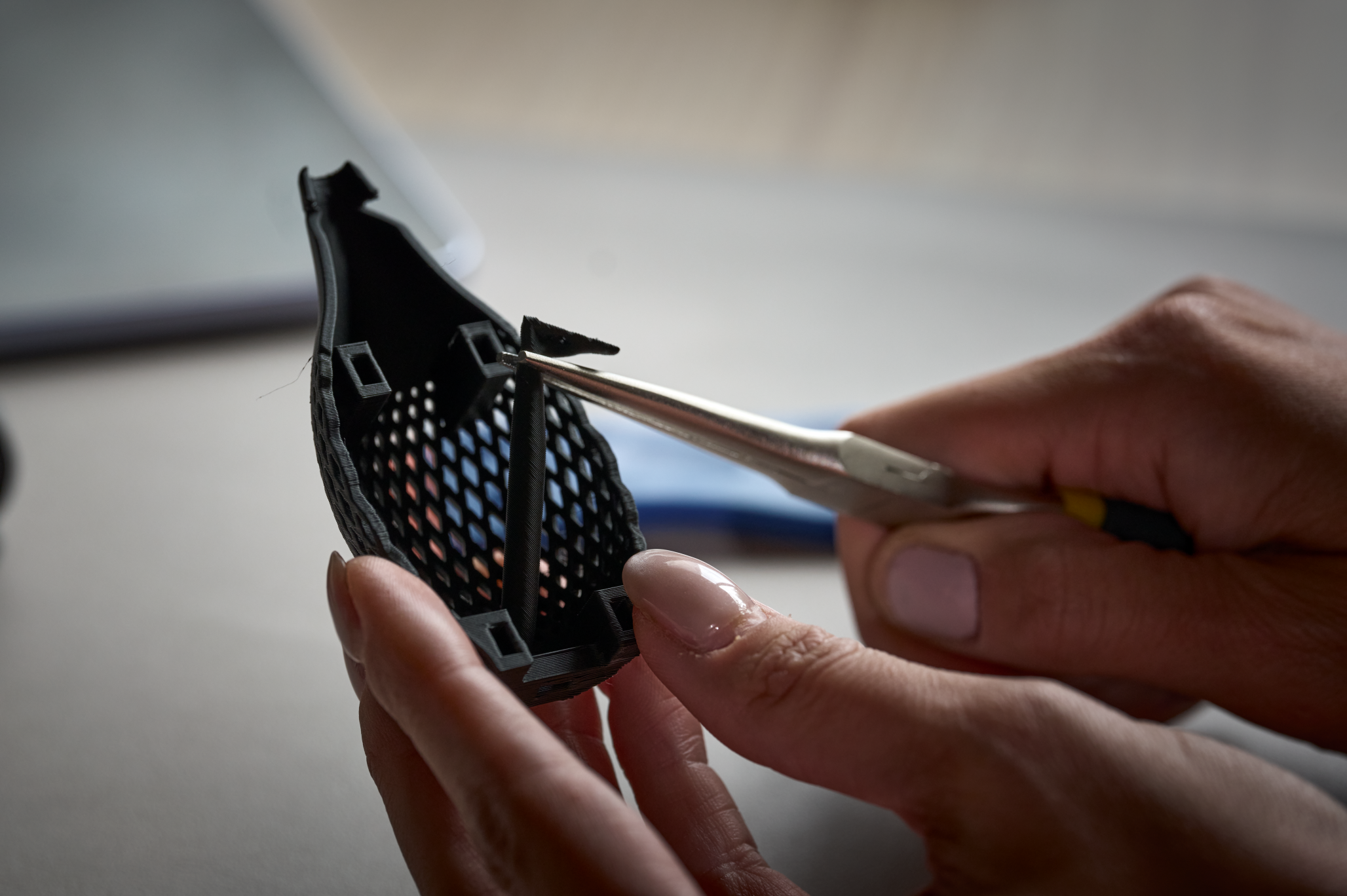

Пінцет використовується для видалення опорного матеріалу з надрукованої частини ручки Surface Slim Pen.

Частина 2 має більш складні опори і кілька дрібних особливостей, які вимагають догляду. Не видаляйте чотири маленькі стійки або Н-подібні балки навколо кнопки.

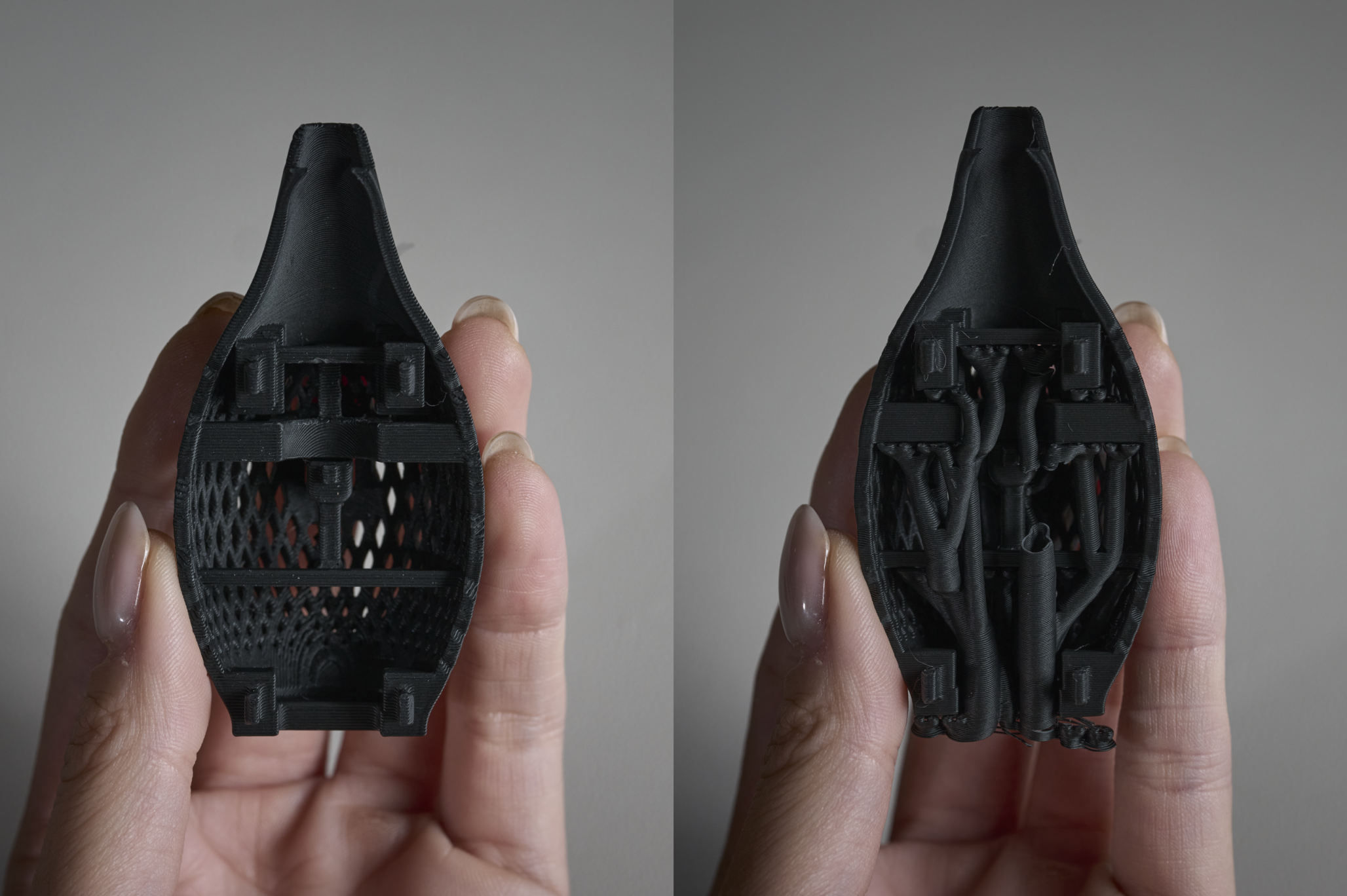

Два види друкованої частини рукоятки пера Surface Slim Pen, на яких видно опорні конструкції та дрібні деталі.

Складання

Візьміть деталі 1 і 2, поєднайте чотири фіксатори та пази та притисніть деталі одна до одної.

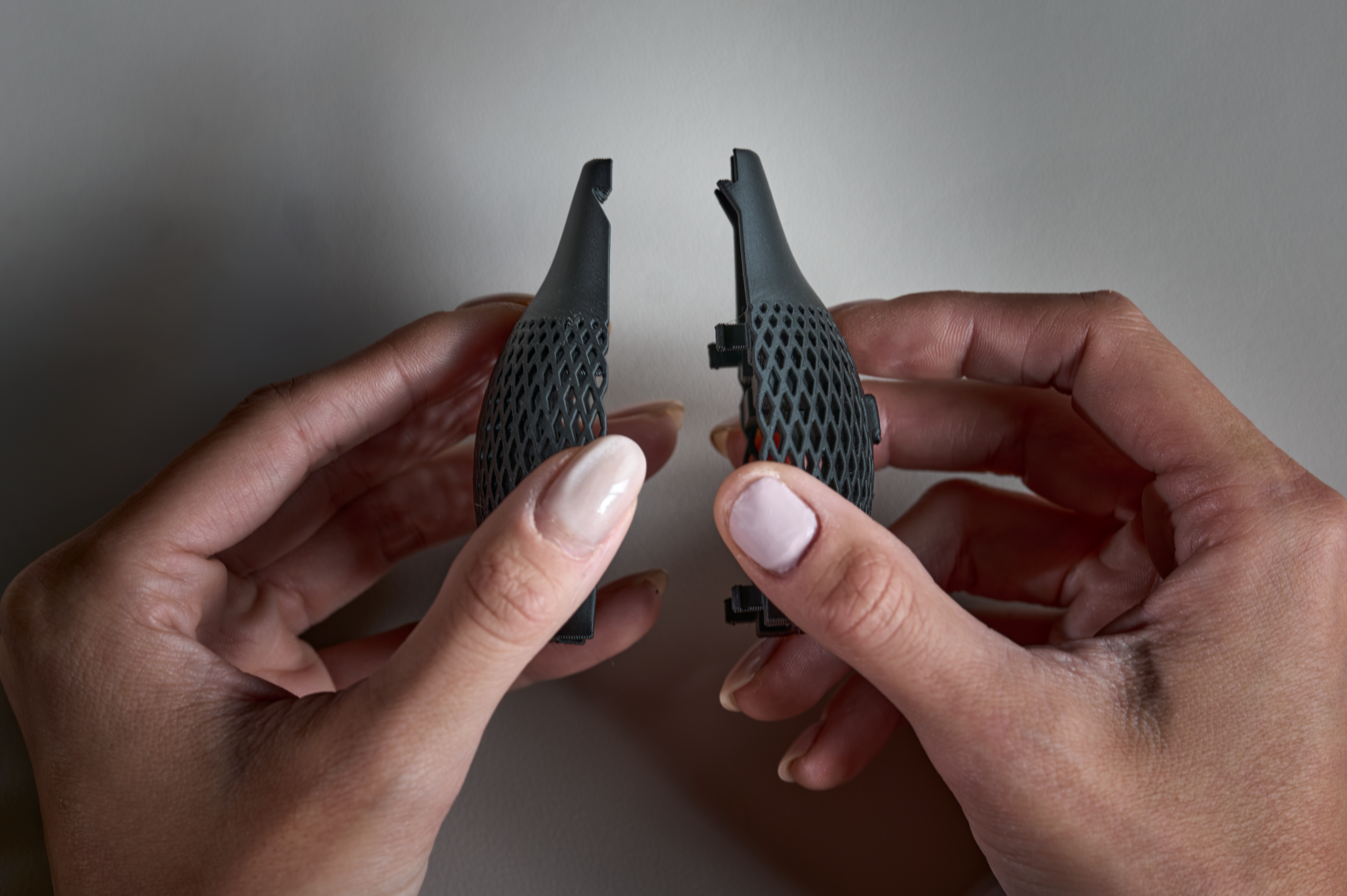

Дві половинки друкованої ручки пера Surface Slim Pen тримають лицем одна до одної для вирівнювання.

Візьміть деталь 3, поєднайте засувки з пазами на деталях 1 і 2 і притисніть їх один до одного.

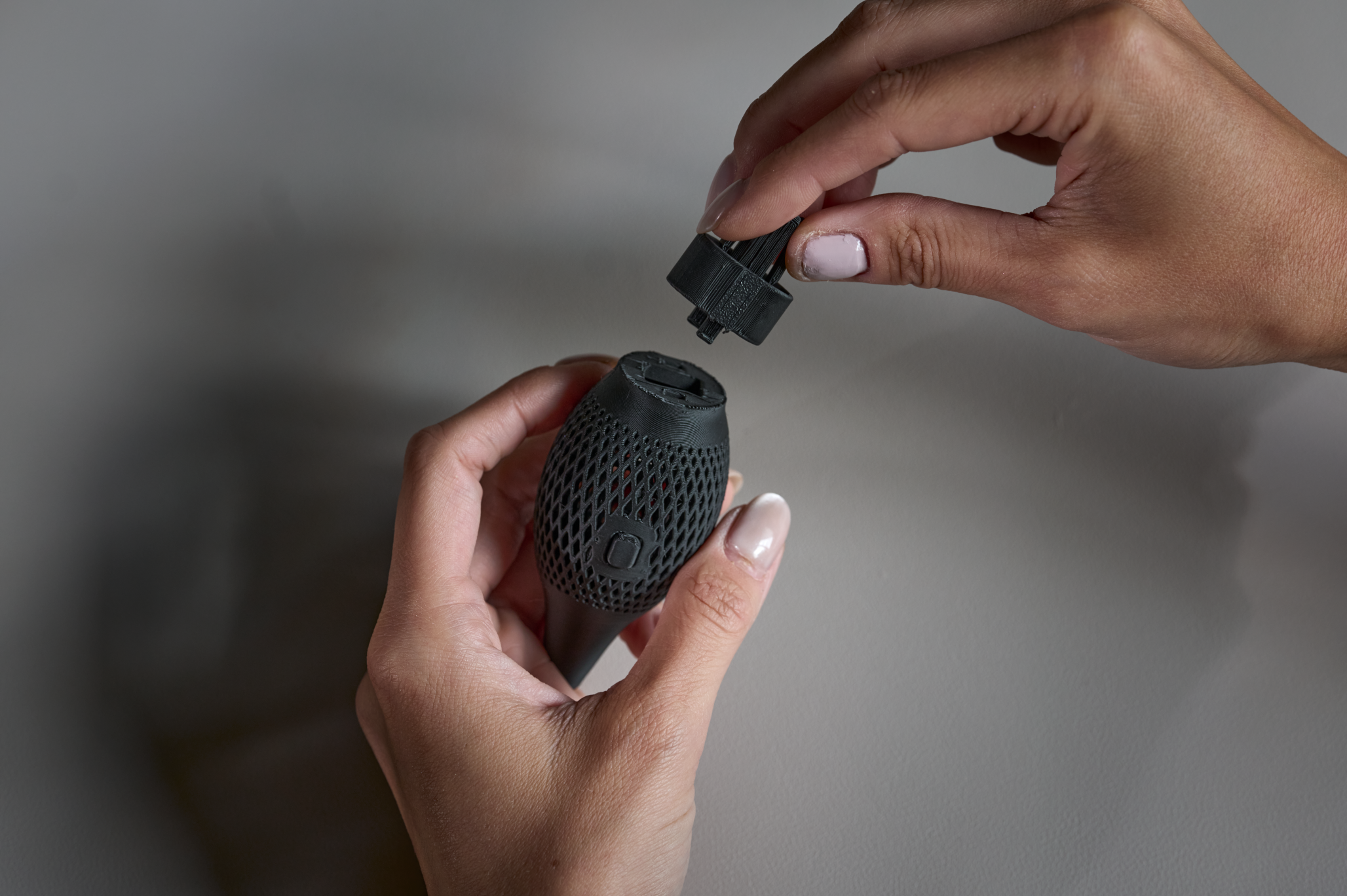

Ковпачок накладається на деталь 3, накладку, ручки Surface Slim Pen.

Друк верхнього регістра. Надіньте ковпачок зверху на деталь 3.

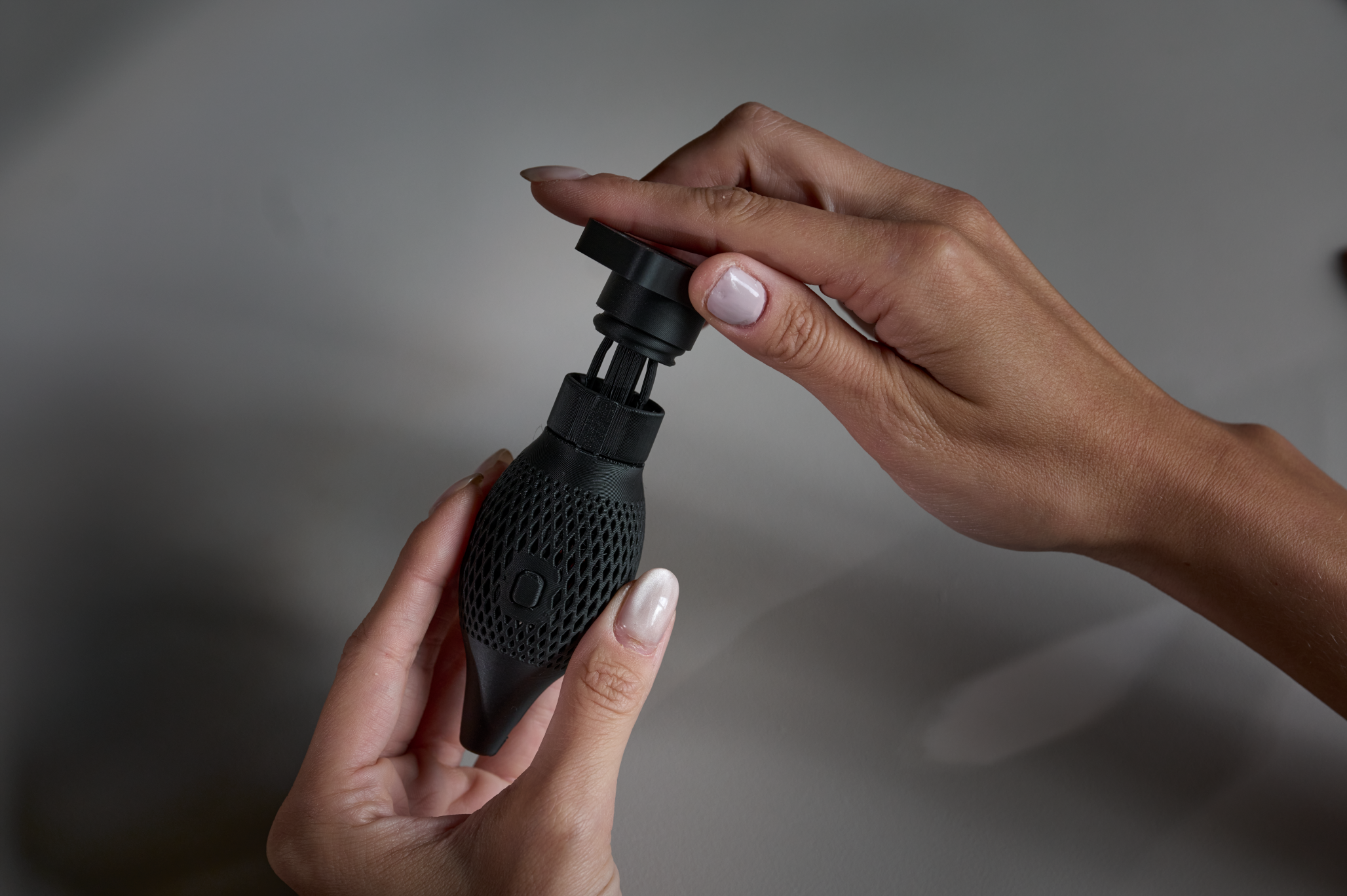

Рука повертає ковпачок проти годинникової стрілки, щоб послабити його.

Поверніть за годинниковою стрілкою на 180 градусів (половина оберту), щоб затягнути. Потім поверніть проти годинникової стрілки на один оберт, щоб послабити. Тепер шапочка повинна залишатися в полоні в частині топпера.

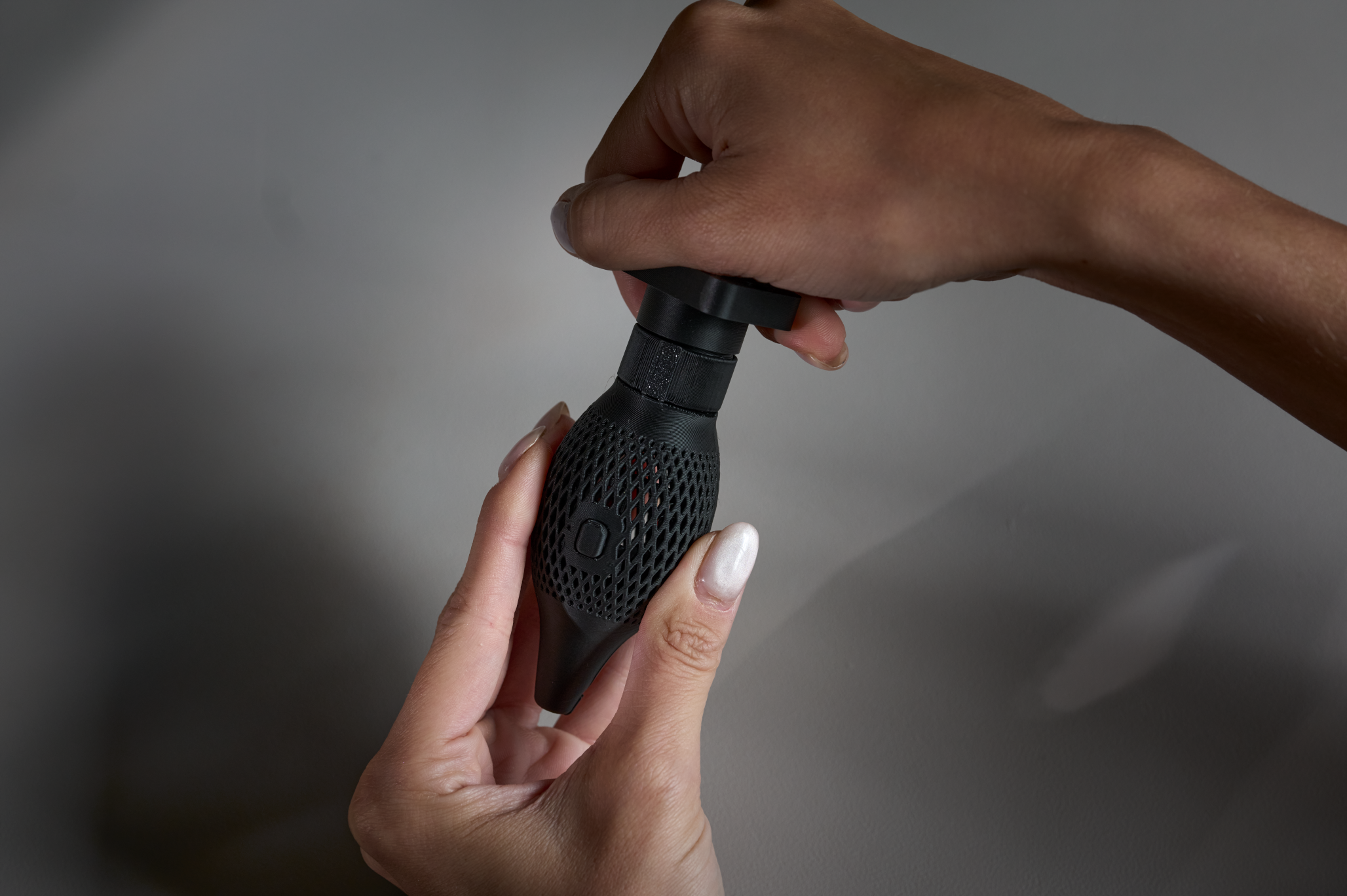

Рука крутить ковпачок за годинниковою стрілкою, щоб затягнути його.

Візьміть перо Surface Slim Pen і посуньте його в рукоятку з ослабленим ковпачком. Переконайтеся, що кнопки розташовані з одного боку.

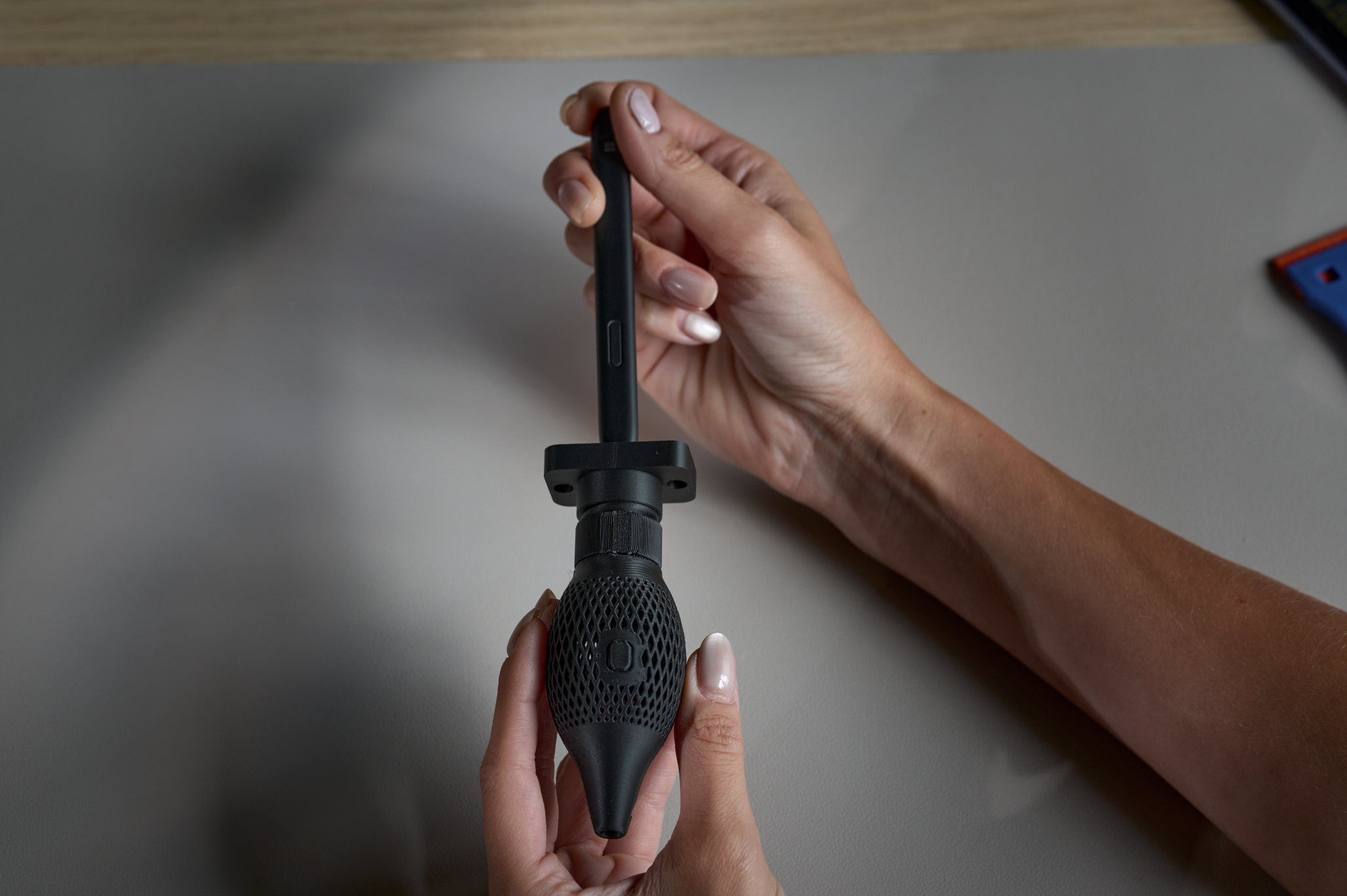

Перо Surface Slim Pen вставляється в рукоятку з ослабленим ковпачком.

Поверніть ковпачок за годинниковою стрілкою, щоб затягнути ручку.

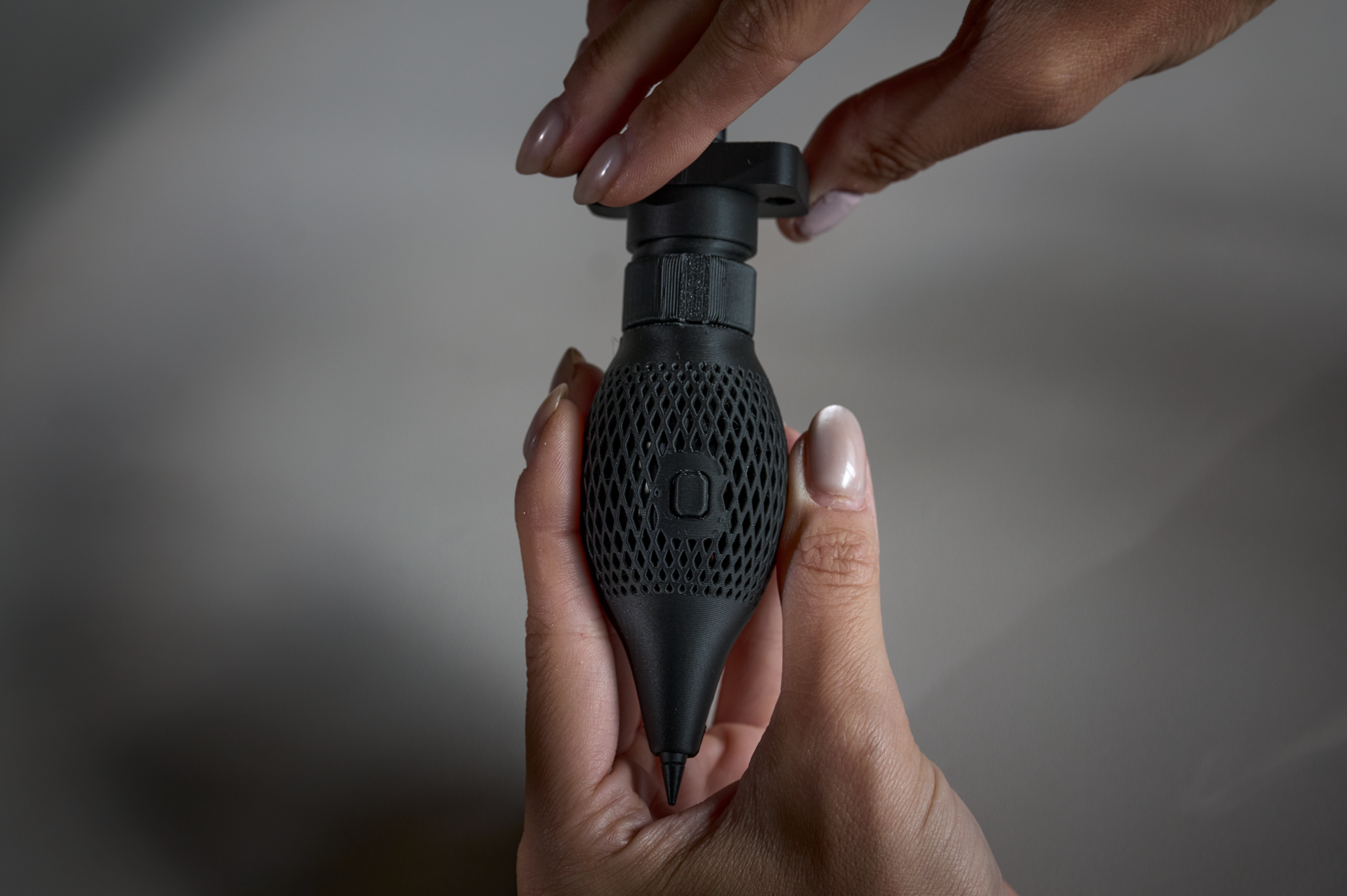

Рука повертає ковпачок за годинниковою стрілкою, щоб затягнути ручку Surface Slim Pen.

Примітка.

Ковпачки пера сконструйовані таким чином, щоб ви могли крутити їх однією рукою за край столу.

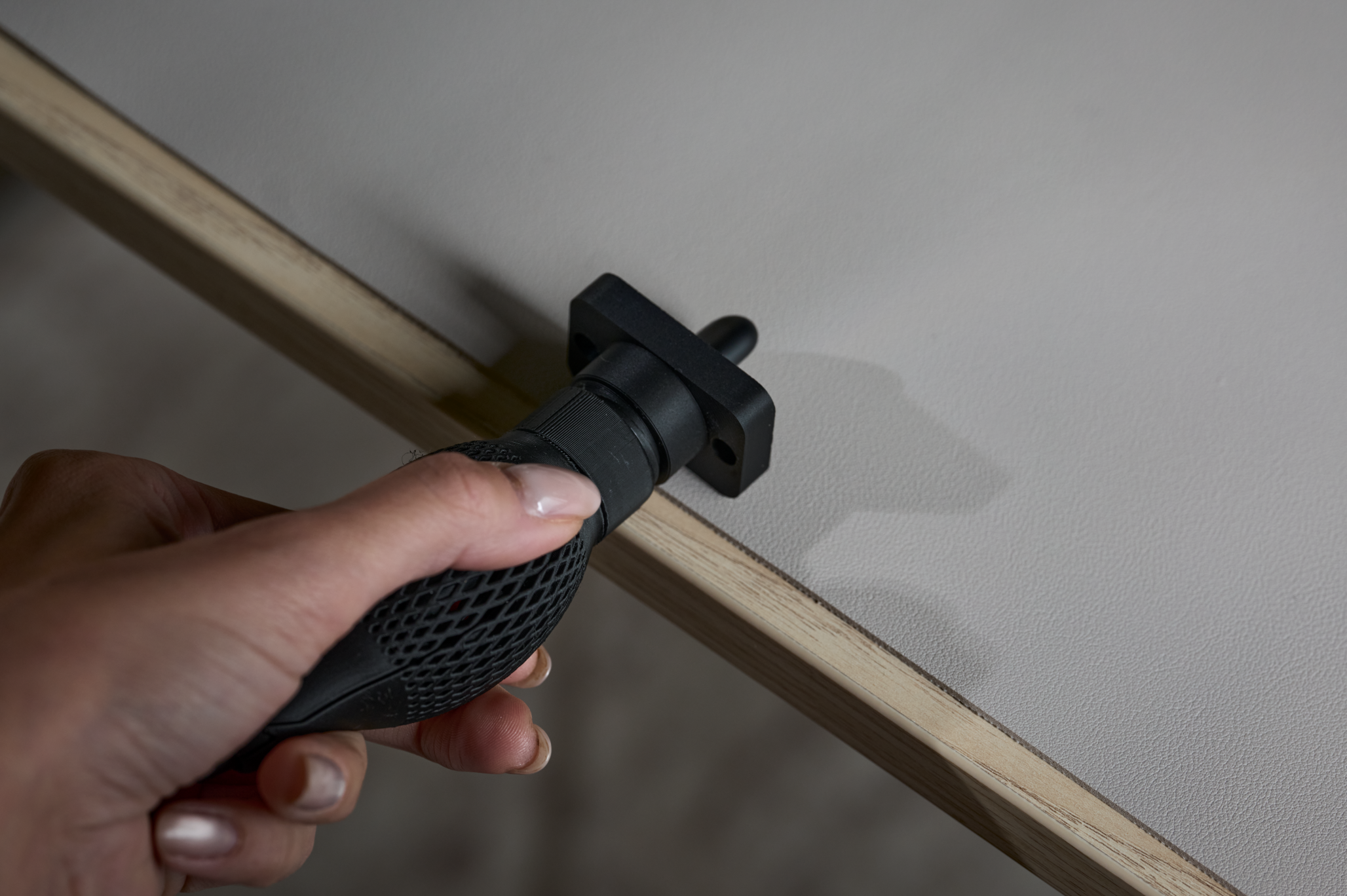

Рука однією рукою крутить ковпачок за край столу.

Тепер перо надійно закріплено в рукоятці. Щоб зняти перо, поверніть ковпачок проти годинникової стрілки та потягніть або струсіть перо.

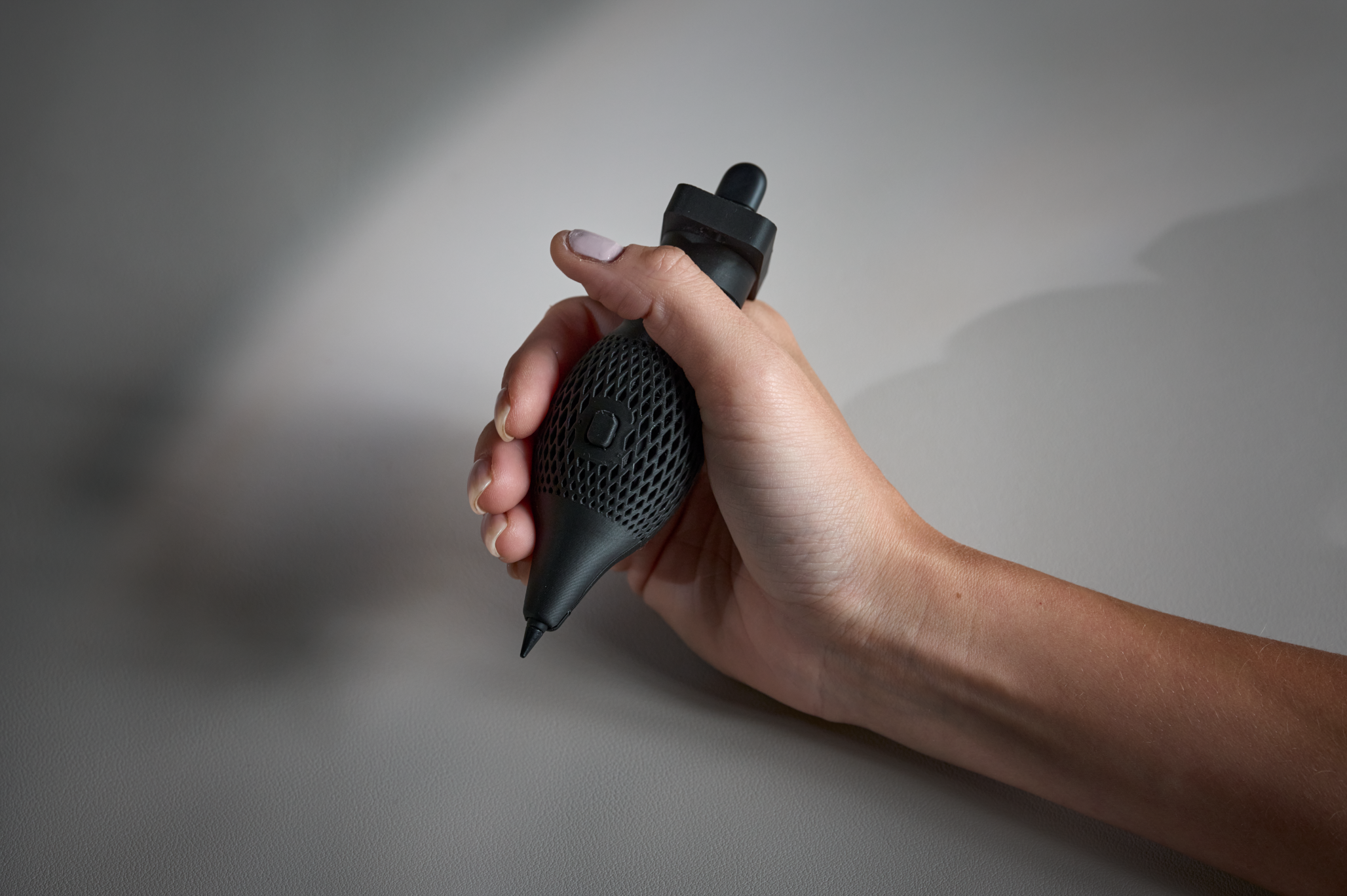

Перо Surface Slim Pen надійно фіксується в рукоятці для друку.

Відмова від відповідальності: Не натискайте кнопку, коли перо не в рукоятці.
